Jak podłączyć magazyn energii do fotowoltaiki bez błędów?

Domowa fotowoltaika produkuje najwięcej energii wtedy, gdy wiele osób jest poza domem. Magazyn pozwala zatrzymać tę nadwyżkę na wieczór, noc albo przerwę w dostawie prądu, ale jego podłączenie wymaga dopasowania falownika, zabezpieczeń i sposobu pracy całej instalacji. Poniżej pokazuję, jak podejść do tego bezpiecznie, jakie są warianty montażu, co zgłosić operatorowi i na jakie błędy uważać.

Od czego zacząć przed zakupem baterii

To, jak podłączyć magazyn energii, zależy przede wszystkim od tego, jaki falownik już pracuje w instalacji. Sama bateria nie jest urządzeniem, które można po prostu dołączyć do dowolnego obwodu. Potrzebuje układu zarządzania, komunikacji z falownikiem oraz zabezpieczeń dobranych do napięcia i prądu.

Najpierw sprawdzam więc model falownika, jego instrukcję instalacji, zakres obsługiwanych baterii oraz maksymalną moc ładowania i rozładowania. Trzeba też ustalić, czy system ma działać wyłącznie z siecią, czy ma podtrzymywać wybrane urządzenia podczas awarii.

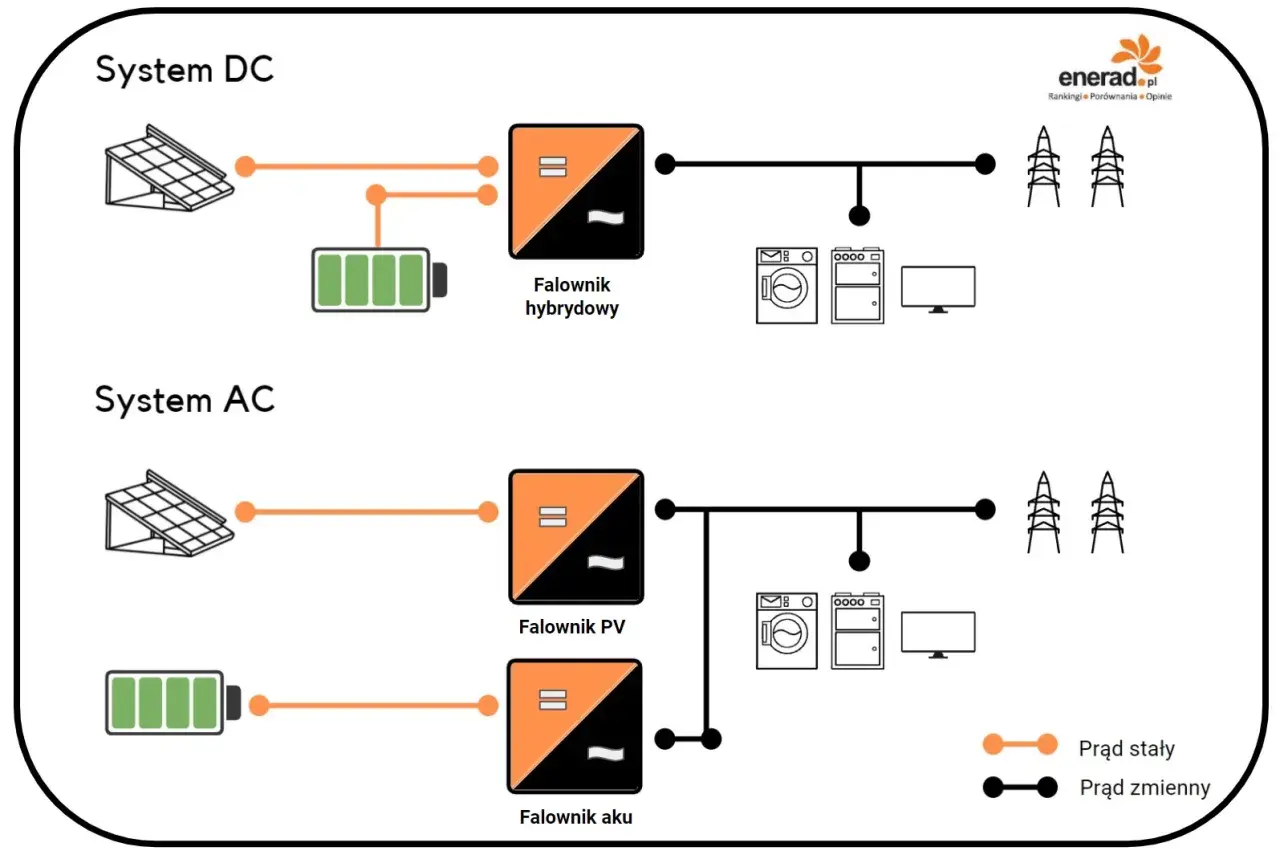

Układ DC z falownikiem hybrydowym

W nowej instalacji najczęściej stosuje się falownik hybrydowy. Panele i bateria są wtedy podłączone do jednego urządzenia, które steruje przepływem energii między modułami PV, akumulatorem, domem i siecią.

To rozwiązanie zwykle ma mniej elementów i mniejsze straty konwersji, ponieważ część energii może trafiać do baterii bez dodatkowego przekształcania. Trzeba jednak kupić kompatybilny falownik i magazyn, a nie dobierać ich niezależnie.

Układ AC przy istniejącej fotowoltaice

Jeżeli działa już zwykły falownik sieciowy, jego wymiana nie zawsze jest konieczna. Można zastosować dodatkowy falownik magazynujący i wpiąć go po stronie prądu przemiennego, czyli AC. Taki układ pobiera energię z instalacji domowej, ładuje baterię, a później oddaje zgromadzony prąd do odbiorników.

Retrofit AC bywa wygodniejszy przy modernizacji gotowej instalacji, ale oznacza dodatkowe urządzenie, przewody i zabezpieczenia. Trzeba także prawidłowo ustawić licznik energii lub przekładniki prądowe, aby system wiedział, kiedy dom pobiera energię, a kiedy ją oddaje do sieci.

Przeczytaj również: Jaki magazyn energii do fotowoltaiki wybrać do domu?

Jak dobrać pojemność i moc

Pojemność wyrażona w kWh mówi, ile energii magazyn może przechować. Moc w kW określa natomiast, jak szybko tę energię odda. Bateria o pojemności 10 kWh może być niewystarczająca dla domu z pompą ciepła, jeśli jej falownik oddaje tylko 3 kW.

Praktyczny przykład jest prosty. Jeżeli dom zużywa wieczorem około 7-8 kWh, magazyn o pojemności nominalnej 10 kWh może mieć sens, szczególnie gdy producent dopuszcza wykorzystanie około 90% energii. Nie oznacza to jednak pełnego zasilania całego domu przez noc, bo część mocy może być zajęta przez ogrzewanie, kuchnię lub ładowarkę samochodu.

W domach jednorodzinnych często spotyka się magazyny o pojemności 5-15 kWh, ale nie jest to uniwersalna recepta. Lepiej dopasować baterię do profilu zużycia niż kupić największy dostępny model i przez większość roku ładować go tylko częściowo.

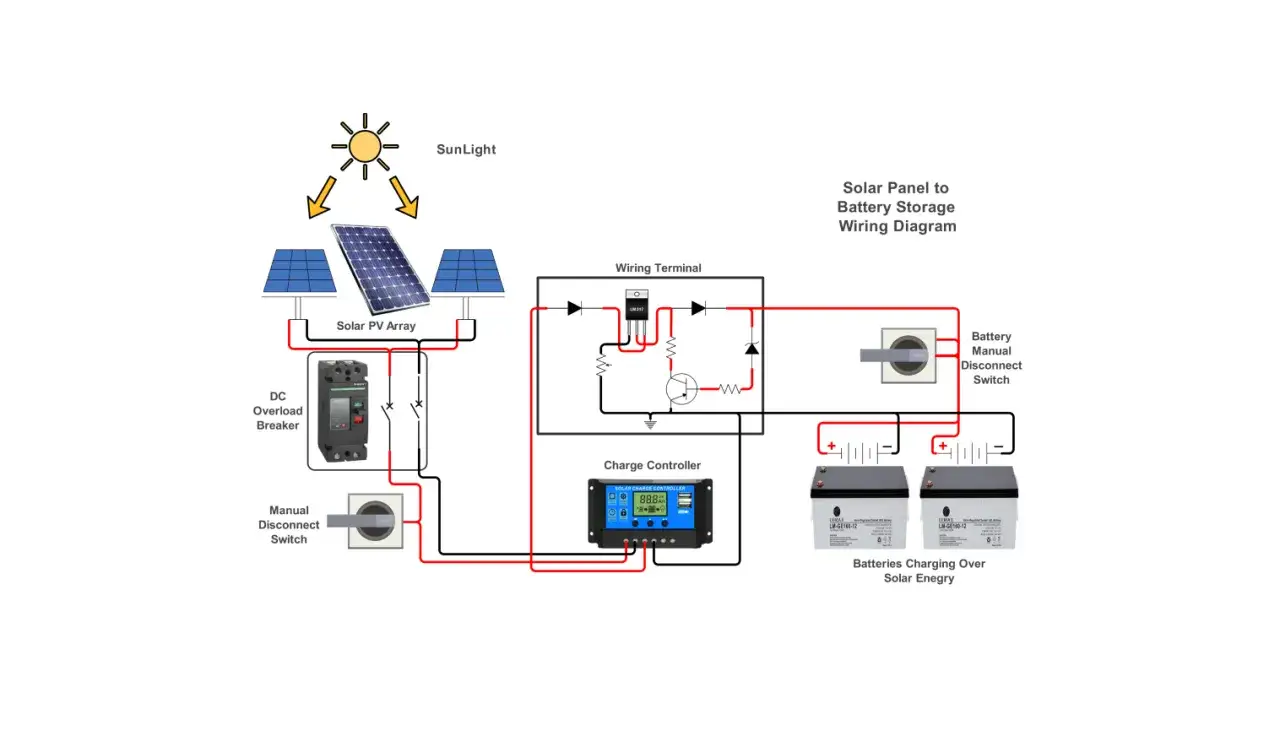

Jak wygląda podłączenie magazynu krok po kroku

Podłączenie nie powinno polegać na samodzielnym przepinaniu przewodów. W systemach wysokonapięciowych bateria może pracować przy napięciu sięgającym kilkuset woltów DC, dlatego montaż, pomiary i uruchomienie trzeba powierzyć osobie z odpowiednimi kwalifikacjami.

1. Audyt instalacji. Instalator sprawdza falownik, moc przyłączeniową, przekroje przewodów, rozdzielnicę, uziemienie i miejsce montażu.
2. Dobór urządzeń. Bateria musi być zgodna z falownikiem, systemem BMS oraz wymaganym napięciem i protokołem komunikacji.
3. Przygotowanie zabezpieczeń. Stosuje się między innymi rozłączniki, zabezpieczenia nadprądowe, ochronę przeciwprzepięciową i elementy wymagane przez dokumentację producenta.
4. Połączenie przewodów mocy. W zależności od architektury wykonuje się połączenie po stronie DC albo AC.
5. Podłączenie komunikacji. BMS przekazuje falownikowi informacje o temperaturze, stanie naładowania i dopuszczalnym prądzie pracy.
6. Konfiguracja systemu. Ustawia się priorytety, minimalny poziom naładowania, harmonogramy oraz ewentualne ograniczenie oddawania energii do sieci.
7. Pomiary i próby. Po montażu sprawdza się izolację, ciągłość przewodów ochronnych, działanie zabezpieczeń i reakcję systemu na zanik sieci.

Najczęściej pomijanym elementem jest konfiguracja licznika energii. Jeżeli przekładnik zostanie założony w złym kierunku albo w niewłaściwym miejscu, aplikacja może pokazywać ładowanie baterii podczas poboru prądu z sieci. To nie jest drobny błąd wizualny, lecz problem wpływający na działanie całego systemu.

Co trzeba zgłosić operatorowi sieci

Magazyn podłączony do instalacji prosumenckiej wpływa na przepływ energii w punkcie poboru. Dlatego przed montażem trzeba sprawdzić wymagania właściwego OSD, czyli operatora systemu dystrybucyjnego. Procedura może wyglądać inaczej u poszczególnych operatorów.

W praktyce przy zgłoszeniu lub aktualizacji danych mogą być potrzebne informacje o producencie i typie magazynu, technologii baterii, pojemności nominalnej, mocy ładowania, mocy rozładowania oraz fazowości podłączenia. Operator może także wymagać schematu jednokreskowego i dokumentów potwierdzających zgodność urządzeń.

Nie zakładałbym, że magazyn jest wyłącznie prywatnym elementem instalacji za licznikiem. Jeżeli zmienia się możliwość poboru lub oddawania mocy, operator powinien otrzymać aktualne dane. Formularze TAURON Dystrybucja i Energa-Operator mają osobne pola dotyczące magazynu, a wymagania PGE również uwzględniają parametry jednostki magazynującej.

Istotne jest rozróżnienie między pojemnością magazynu a mocą, którą układ może wprowadzić do sieci. Ta druga wartość ma znaczenie dla oceny przyłączenia. Dokumenty przygotowane przez instalatora powinny jasno pokazywać, czy energia z baterii może płynąć do sieci, czy system ma ustawione ograniczenie eksportu.

Zasilanie awaryjne wymaga osobnego projektu

Samo posiadanie baterii nie oznacza jeszcze, że dom będzie działał podczas awarii sieci. Standardowy falownik on-grid wyłącza się po zaniku napięcia, aby nie zasilać przewodów, na których mogą pracować ekipy techniczne. Do podtrzymania zasilania potrzebny jest falownik z wyjściem EPS, backup albo awaryjnym.

Najpraktyczniejszym rozwiązaniem jest wydzielenie obwodów krytycznych. Podczas awarii mogą działać lodówka, router, alarm, sterownik ogrzewania, oświetlenie i brama, natomiast piekarnik, bojler czy ładowarka samochodu pozostają odłączone.

Jeżeli zależy mi na zasilaniu całego budynku, sprawdzam nie tylko moc falownika, ale też układ sieci, liczbę faz i sposób przełączania. Potrzebne może być automatyczne urządzenie przełączające, które fizycznie odseparuje instalację domową od sieci publicznej. Bez takiej separacji backup jest niebezpieczny i nie powinien zostać uruchomiony.

Trzeba też pamiętać, że moc awaryjna ma swoje granice. Magazyn 10 kWh może zasilać dom przez wiele godzin przy obciążeniu 500 W, ale przy poborze 5 kW rozładuje się znacznie szybciej. Dlatego funkcja awaryjna powinna wynikać z listy konkretnych odbiorników, a nie z samej pojemności baterii.

Najczęstsze błędy przy montażu i konfiguracji

W praktyce problemy częściej wynikają z niedopasowania systemu niż z samej baterii. Najbardziej ryzykowne są pozornie oszczędne decyzje, które pomijają dokumentację producenta albo stan istniejącej instalacji.

• Podłączenie baterii do zwykłego falownika on-grid bez dodatkowego falownika magazynującego. Taki falownik zwykle nie ma wejścia bateryjnego ani funkcji zarządzania akumulatorem.
• Dobór pojemności bez sprawdzenia mocy. Duży magazyn nie pomoże, jeśli falownik nie potrafi zasilić odbiorników o większym chwilowym poborze.
• Brak sprawdzenia miejsca montażu. Bateria nie powinna być narażona na zalanie, wysoką temperaturę, mróz ani utrudniony dostęp serwisowy.
• Łączenie niekompatybilnych urządzeń. Zgodność napięcia nie wystarcza, jeśli falownik i BMS nie potrafią się prawidłowo komunikować.
• Brak wydzielonego obwodu backup. Wtedy użytkownik oczekuje zasilania awaryjnego całego domu, choć falownik obsługuje tylko specjalne wyjście.
• Pominięcie aktualizacji zgłoszenia do OSD. Zmiana parametrów instalacji może wymagać przekazania nowych danych operatorowi.

Ostrożność przydaje się także przy ustawieniu minimalnego poziomu naładowania. Pozostawienie 20-30% energii jako rezerwy awaryjnej ogranicza codzienną dostępność baterii, ale pozwala zachować zapas na niespodziewaną przerwę w dostawie prądu. To kompromis, który trzeba świadomie ustawić.

Ile kosztuje dołożenie magazynu do fotowoltaiki

W 2026 roku cena zależy głównie od pojemności, marki, rodzaju falownika, zakresu backupu i tego, czy modernizowana jest istniejąca instalacja. Orientacyjnie sam magazyn o pojemności około 10 kWh może kosztować 10-35 tys. zł, a kompletny system z montażem, zabezpieczeniami i uruchomieniem często mieści się w przedziale 20-60 tys. zł brutto.

Te kwoty są orientacyjne i nie zastępują wyceny po oględzinach. Najtańsza oferta nie zawsze jest najlepsza, jeśli nie obejmuje zgłoszenia do OSD, pomiarów, konfiguracji BMS i testu pracy awaryjnej. Właśnie na tych elementach początkujący inwestorzy często próbują oszczędzać, a później płacą za poprawki.

Dobry montaż zaczyna się od schematu, nie od baterii

Najbezpieczniejsza kolejność to najpierw analiza zużycia i istniejącego falownika, później wybór architektury AC lub DC, a dopiero na końcu zakup konkretnego magazynu. Instalator powinien przekazać schemat połączeń, listę zabezpieczeń, instrukcję wyłączenia systemu oraz informację, które obwody działają podczas awarii.

Jeżeli dokumentacja odpowiada na te pytania, a parametry są zgodne z wymaganiami operatora i producenta, podłączenie magazynu staje się przewidywalną modernizacją, a nie eksperymentem. W instalacjach domowych właśnie takie przygotowanie daje większą wartość niż sama pogoń za największą pojemnością baterii.
