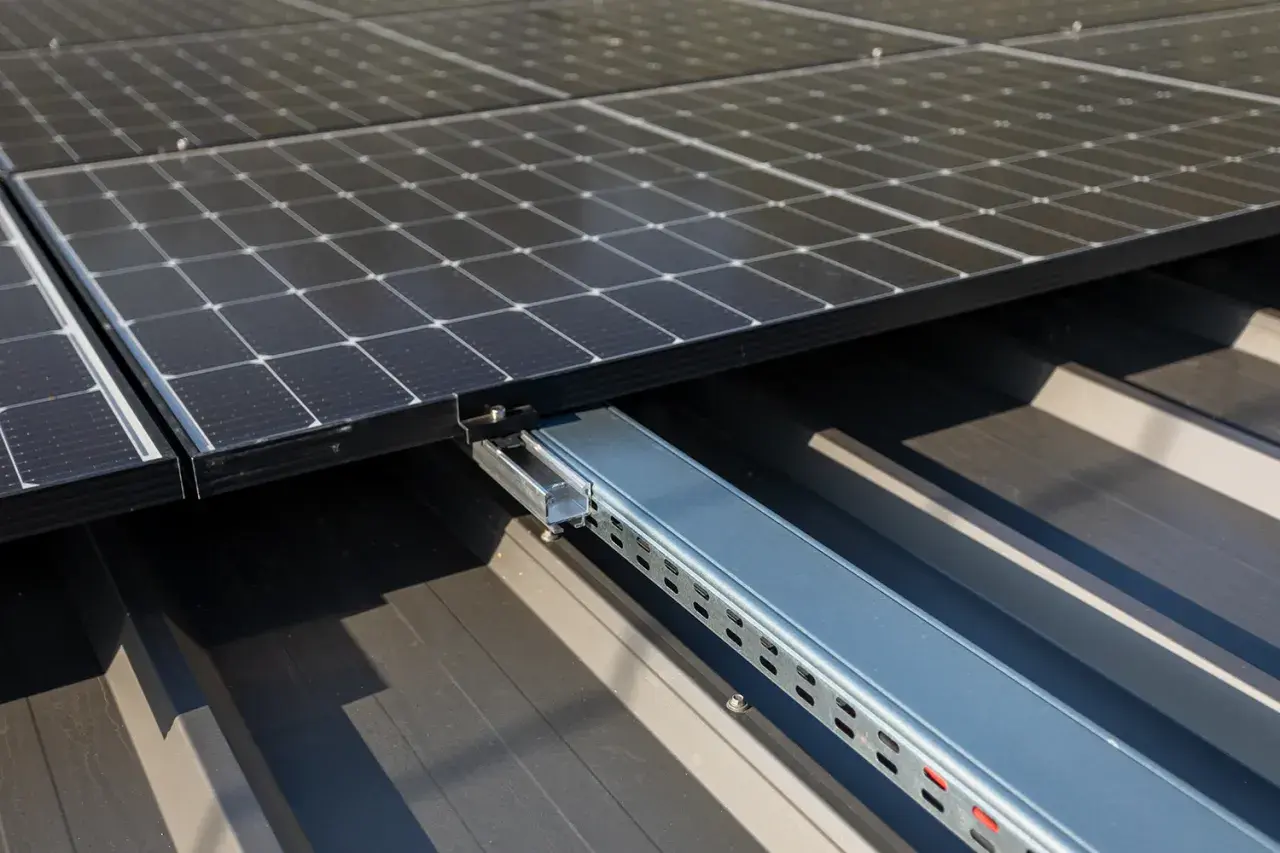

Gdy dach jest wąski, pełen okien połaciowych albo ma nietypowy układ krokwi, obracanie modułów może zdecydować o tym, czy zmieści się na nim cała planowana instalacja. Montaż paneli fotowoltaicznych w poziomie pozwala lepiej dopasować układ do geometrii połaci, ale wymaga właściwego rozmieszczenia szyn, klem, przewodów i stref zacienienia. Poniżej wyjaśniam, kiedy takie rozwiązanie ma sens, jak je zaplanować i na jakie błędy uważać.

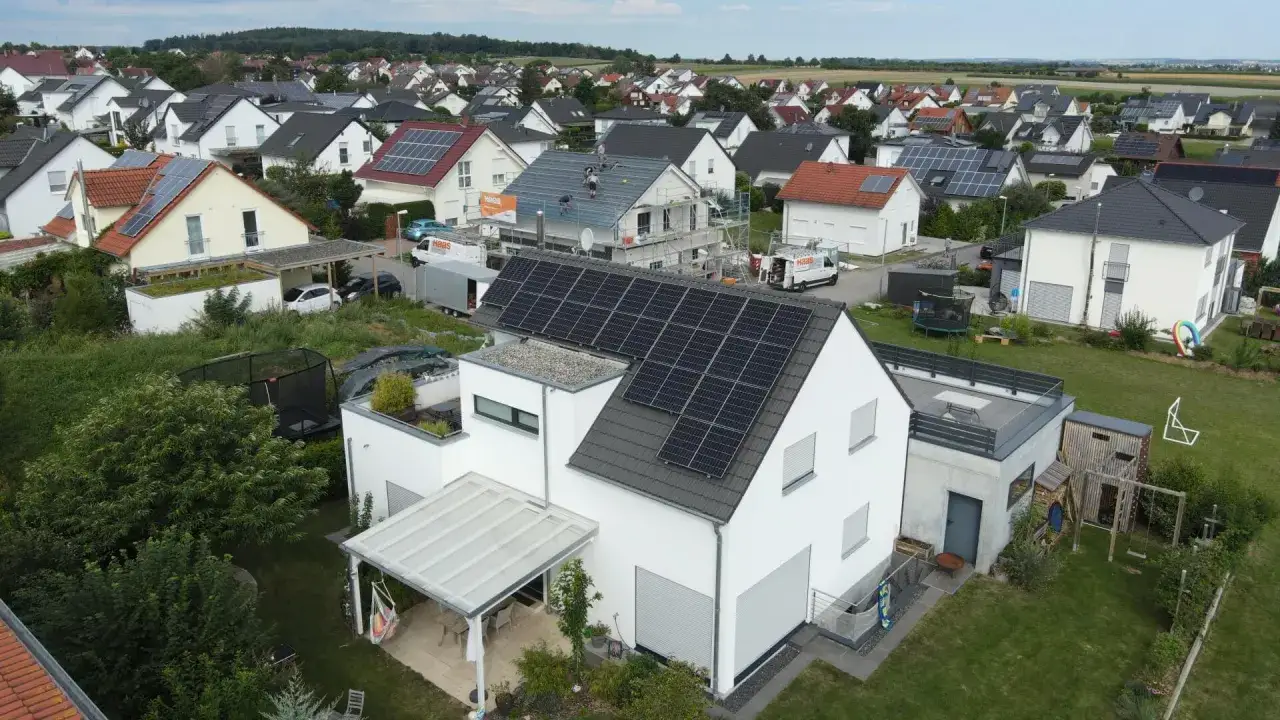

Poziome ułożenie modułów często ułatwia wykorzystanie trudnej powierzchni dachu
- Poziomo oznacza ułożenie dłuższym bokiem równolegle do okapu, a nie płasko na dachu.
- Sam kierunek ułożenia nie zmienia znacząco wydajności, jeśli kąt, azymut i zacienienie pozostają takie same.
- Największą korzyścią jest lepsze wykorzystanie wąskich i nieregularnych połaci.
- Konstrukcję trzeba dobrać do stref mocowania wskazanych przez producenta modułu.
- Przy instalacji powyżej 6,5 kW w Polsce dochodzą obowiązki związane z ochroną przeciwpożarową.
Co naprawdę oznacza poziomy układ paneli
W układzie poziomym, nazywanym też krajobrazowym, dłuższa krawędź modułu biegnie wzdłuż okapu lub innej poziomej linii dachu. Typowy współczesny panel ma około 1,7-1,8 m długości i 1,1-1,15 m szerokości, choć dokładne wymiary zależą od modelu.
Nie należy mylić tego ustawienia z montażem paneli na płaskiej powierzchni. Moduł może leżeć poziomo względem krawędzi dachu, a jednocześnie nadal pracować pod kątem wynikającym z nachylenia połaci. Dla uzysku ważniejsze są orientacja budynku, kąt nachylenia i brak cienia niż samo obrócenie panelu.
W praktyce różnica między układem pionowym i poziomym dotyczy głównie geometrii, konstrukcji i prowadzenia przewodów. Przy identycznym nasłonecznieniu oba warianty mogą dawać podobną produkcję, ale nie zawsze równie dobrze wykorzystują dostępną powierzchnię.
Kiedy poziome ułożenie sprawdza się najlepiej
Najczęściej wybieram ten wariant wtedy, gdy dach ma małą wysokość użytkową, ale dużą szerokość. Jeden rząd modułów ułożonych długim bokiem może wtedy wykorzystać przestrzeń pod oknami dachowymi, między lukarnami albo przy niskiej kalenicy.
Wąska połać i przeszkody na dachu
Przy dachu o ograniczonej wysokości panel ustawiony pionowo może nie zmieścić się między okapem a przeszkodą. Obrócenie go skraca wymiar mierzony w dół połaci, dzięki czemu można odzyskać miejsce na jeden dodatkowy rząd albo kilka modułów.
Trzeba jednak liczyć powierzchnię z odstępami montażowymi, a nie samymi wymiarami panelu. Komin, wyłaz, antena czy okno dachowe powinny mieć strefę dostępu i nie mogą być traktowane jak element, który da się ominąć bez wpływu na całą konstrukcję.
Dach płaski i instalacja naziemna
Na dachu płaskim kierunek ustawienia łatwo dopasować do rozstawu podpór, przejść serwisowych i układu balastu. Systemy dostępne na rynku przewidują montaż poziomy zarówno na konstrukcjach przykręcanych, jak i balastowych, często z regulacją kąta mniej więcej w zakresie 10-30 stopni, zależnie od konkretnego rozwiązania.
Na gruncie lub carporcie o wyborze częściej decyduje szerokość konstrukcji, wiatr i wygoda serwisowania. Poziomy układ może wyglądać spójniej na szerokim stelażu, ale nie daje automatycznie większej produkcji energii.
Jak zaplanować montaż bez kosztownych poprawek
Dobry projekt zaczyna się od pomiaru połaci i sprawdzenia dokumentacji modułu. Ja nie rozpoczynałbym od pytania, ile paneli „wejdzie na oko”, tylko od naniesienia ich rzeczywistych wymiarów, stref mocowania oraz przeszkód na dachu.
- Zmierz dostępną powierzchnię między krawędziami dachu, kalenicą, okapem i przeszkodami.
- Sprawdź, czy wybrany panel dopuszcza montaż w układzie poziomym i jakie ma strefy zacisku.
- Rozplanuj szyny tak, aby podpierały moduł w miejscach wskazanych przez producenta.
- Uwzględnij prowadzenie kabli, dostęp serwisowy oraz miejsca narażone na większe ssanie wiatru.
- Zweryfikuj nośność dachu i dobierz łączniki do konkretnego pokrycia.
W układzie poziomym szyny mogą wypaść inaczej niż przy montażu pionowym. Nie wolno przesuwać klem „trochę na oko”, ponieważ zbyt mały lub zbyt duży rozstaw podpór zwiększa naprężenia ramy i może mieć wpływ na gwarancję.
Pokrycie dachowe i mocowanie
Na dachu pokrytym dachówką stosuje się odpowiednie haki, na blasze uchwyty przeznaczone do danego profilu, a na rąbku stojącym zaciski systemowe. Łącznik powinien przenosić obciążenia do elementu konstrukcyjnego, a nie tylko trzymać się cienkiej warstwy pokrycia.
Przewody powinny być prowadzone pod modułami, bez luźnego zwisania i tarcia o dach. Szczególnie pilnuję, aby złącza nie leżały w miejscu, gdzie może długo utrzymywać się woda. Taka drobna niedbałość potrafi po kilku sezonach stworzyć większy problem niż sam wybór układu paneli.
Bezpieczne odległości i wentylacja
Nie ma jednej uniwersalnej odległości od każdej krawędzi dachu. Wymagany margines zależy od strefy wiatrowej, wysokości budynku, konstrukcji i zaleceń systemu montażowego. Zwykle zostawia się także kilka centymetrów między modułami, aby ramy nie pracowały o siebie przy zmianach temperatury.
Moduły powinny mieć zapewnioną przestrzeń wentylacyjną od strony pokrycia. Zbyt ciasne ułożenie utrudnia chłodzenie, a wyższa temperatura ogniw oznacza niższą chwilową moc. Nie warto więc maksymalizować liczby paneli kosztem serwisu i przepływu powietrza.
Poziomo czy pionowo co wybrać w konkretnym przypadku
Nie traktuję żadnego z tych układów jako uniwersalnie lepszego. Decyzję podejmuję po porównaniu liczby modułów, zacienienia, kosztu szyn i możliwości bezpiecznego zamocowania paneli.
| Kryterium | Układ poziomy | Układ pionowy |
|---|---|---|
| Wąska i szeroka połać | Często korzystniejszy, bo skraca wymiar w dół dachu | Może pozostawić niewykorzystane fragmenty |
| Okna dachowe i lukarny | Łatwiej dopasować jeden rząd pod przeszkodą | Czasem wymaga większych przerw między modułami |
| Prowadzenie przewodów | Może być bardziej zwarte w jednym rzędzie | Często naturalne na połaciach z szynami równoległymi do kalenicy |
| Odprowadzanie wody i zabrudzenia | Zależy głównie od kąta, ramy i miejsca dolnej krawędzi | Może lepiej pasować do niektórych elewacji i balustrad |
| Serwis | Wymaga zachowania przejść między rzędami | Tak samo wymaga dostępu, niezależnie od orientacji |
Jeżeli oba warianty mieszczą tę samą liczbę paneli i mają podobne warunki pracy, wybrałbym ten, który ma prostszą konstrukcję i krótsze trasy przewodów. Jeżeli poziome ułożenie pozwala dołożyć choćby dwa dodatkowe moduły, różnica w rocznej produkcji może być ważniejsza niż niewielka zmiana kosztu mocowań.
Trzeba też sprawdzić kartę katalogową panelu. Układ ogniw i diod bypass, czyli elementów odłączających zacienione części modułu, może wpływać na zachowanie instalacji przy częściowym cieniu. W pobliżu komina lub drzewa korzystniejszy bywa wariant, który ogranicza zacienianie całych sekcji, a nie tylko ten, który wizualnie wygląda równo.
Najczęstsze błędy przy montażu poziomym
- Liczenie paneli bez odstępów i bez uwzględnienia klem, stref brzegowych oraz dojścia serwisowego.
- Mocowanie modułów poza dopuszczonymi przez producenta strefami.
- Dobór szyn do układu pionowego, mimo że moduły ustawiono poziomo.
- Prowadzenie przewodów tak, że dotykają pokrycia, ostrych krawędzi albo zalegającej wody.
- Pomijanie obciążeń śniegiem i wiatrem przy dachu płaskim lub wysokim budynku.
- Zakładanie, że obrót panelu naprawi problem zacienienia.
Najbardziej ryzykowne jest kopiowanie gotowego rozstawu z innego dachu. Ten sam moduł na niskim domu w osłoniętej zabudowie i na wysokim budynku w otwartej przestrzeni będzie podlegał innym obciążeniom. Konstruktor powinien uwzględnić lokalizację, wysokość, kształt dachu oraz strefy ssania wiatru.
Przeczytaj również: Jak podłączyć kolektor słoneczny do bojlera? Praktyczny schemat
Formalności i ochrona przeciwpożarowa
W Polsce przy instalacji o mocy zainstalowanej powyżej 6,5 kW projekt trzeba uzgodnić z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych, a zakończenie instalowania zgłosić właściwej jednostce Państwowej Straży Pożarnej. Układ poziomy nie zwalnia z tych obowiązków. Przed odbiorem warto mieć schemat instalacji, dokumentację zastosowanych zabezpieczeń, oznakowanie oraz plan urządzenia dla ekip ratowniczych. Przy instalacjach do 6,5 kW formalności są prostsze, ale nadal trzeba prawidłowo zgłosić przyłączenie do sieci i wykonać pomiary odbiorcze.
Poziomy układ ma sens wtedy gdy poprawia cały projekt
Nie wybierałbym orientacji paneli wyłącznie ze względu na wygląd. Najlepszy wariant to ten, który pozwala wykorzystać dostępną powierzchnię, zachować bezpieczne mocowanie, ograniczyć zacienienie i zostawić miejsce na późniejszy serwis.
Jeśli dach jest prosty, oba układy mogą być równie dobre. Gdy pojawiają się okna, kominy, niska połać albo nietypowy rozstaw krokwi, poziome ustawienie często daje wyraźną przewagę funkcjonalną. Ostateczną decyzję powinien jednak potwierdzić projekt oparty na wymiarach konkretnego modułu i parametrach konkretnego dachu.
