Gdy panel fotowoltaiczny pracuje w pełnym słońcu, jego napięcie i prąd nie są stałe. Właśnie dlatego falownik albo regulator ładowania musi na bieżąco szukać punktu, w którym moduły oddają najwięcej energii. Wyjaśniam, co oznacza MPPT, jak działa ta technologia, czym różni się od PWM i kiedy realnie wpływa na uzysk instalacji.
MPPT pomaga wycisnąć z paneli energię dostępną w danych warunkach
- MPPT oznacza śledzenie punktu mocy maksymalnej paneli.
- Układ stale dobiera napięcie i prąd, aby uzyskać możliwie wysoką moc.
- W regulatorze akumulatorowym może przetwarzać wyższe napięcie paneli na niższe napięcie ładowania.
- W instalacji sieciowej MPPT znajduje się zwykle wewnątrz falownika.
- MPPT nie zwiększa mocy panelu, lecz ogranicza straty wynikające z niewłaściwego punktu pracy.
MPPT, co to właściwie oznacza w fotowoltaice
MPPT to skrót od Maximum Power Point Tracking, czyli śledzenia punktu mocy maksymalnej. Panel fotowoltaiczny może pracować przy różnych wartościach napięcia i prądu, ale tylko określona ich kombinacja daje w danej chwili najwyższą moc.
Technologia MPPT pilnuje tego punktu automatycznie. Analizuje parametry po stronie paneli i tak steruje przetwornicą, aby instalacja pobierała możliwie dużo energii przy aktualnym nasłonecznieniu, temperaturze oraz częściowym zacienieniu.
To ważne rozróżnienie. MPPT nie produkuje dodatkowej energii i nie poprawia fizycznych parametrów modułu. Pozwala natomiast lepiej wykorzystać energię, którą panel może już wygenerować, zamiast zmuszać go do pracy przy napięciu narzuconym przez akumulator lub odbiornik.
Jak działa śledzenie punktu mocy maksymalnej
Moc elektryczna jest wynikiem mnożenia napięcia przez natężenie prądu. Panel nie oddaje jednak maksymalnej mocy przy dowolnych wartościach tych parametrów. Przy zbyt wysokim napięciu prąd spada, a przy zbyt niskim napięciu nie wykorzystujemy pełnego potencjału modułu.
Regulator MPPT wykonuje pomiary i sprawdza, czy zmiana napięcia poprawia uzyskiwaną moc. W zależności od zastosowanego algorytmu może delikatnie zwiększać lub zmniejszać napięcie robocze, aż znajdzie korzystny punkt pracy. Gdy warunki się zmienią, na przykład przez chmurę, temperaturę albo cień, układ szuka go ponownie.
W regulatorze ładowania za działanie odpowiada zwykle przetwornica DC-DC. Pozwala ona pobierać z panelu napięcie wyższe niż napięcie akumulatora, a następnie zamieniać je na niższe napięcie ładowania przy odpowiednio większym prądzie.
Prosty przykład z akumulatorem 12 V
Załóżmy, że panel o mocy 400 W pracuje przy napięciu około 31 V i prądzie 12,9 A. Akumulator 12 V podczas ładowania potrzebuje zwykle około 14-15 V. Regulator MPPT może przetworzyć energię z panelu tak, aby po uwzględnieniu strat dostarczyć do akumulatora mniej więcej 25-27 A.
Regulator PWM nie wykorzysta tego przykładu w taki sam sposób. Zwykle sprowadzi napięcie panelu bliżej napięcia akumulatora, a część dostępnej mocy pozostanie niewykorzystana. Dokładna różnica zależy od panelu, temperatury, długości przewodów i stanu naładowania baterii.

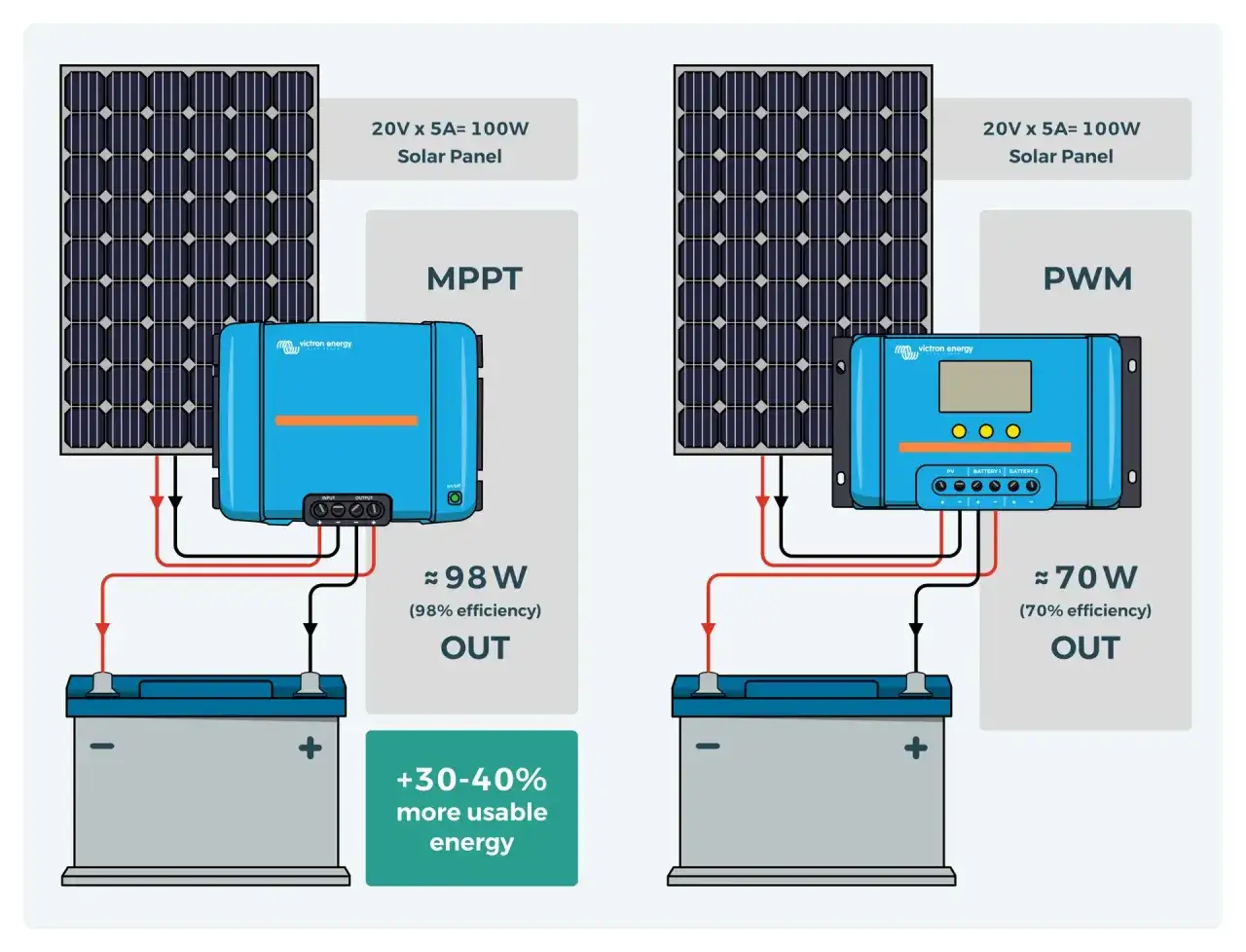

MPPT a PWM i falownik z trackerem
Najczęściej porównuje się MPPT z PWM, czyli prostszym sposobem sterowania ładowaniem. PWM może być wystarczający w małych, nieskomplikowanych układach, ale nie śledzi punktu maksymalnej mocy panelu. MPPT jest droższy, za to daje większą swobodę w doborze napięcia instalacji.
| Cecha | MPPT | PWM |
|---|---|---|
| Sposób pracy | Szuka punktu najwyższej mocy panelu | Dopasowuje panel do napięcia akumulatora |
| Wykorzystanie energii | Zwykle lepsze, szczególnie przy chłodzie i różnicy napięć | Niższe, gdy panel ma znacznie wyższe napięcie |
| Koszt | Wyższy | Niższy |
| Zastosowanie | Większe instalacje, kampery, domki, magazyny energii | Proste i małe układy o dobrze dopasowanych napięciach |

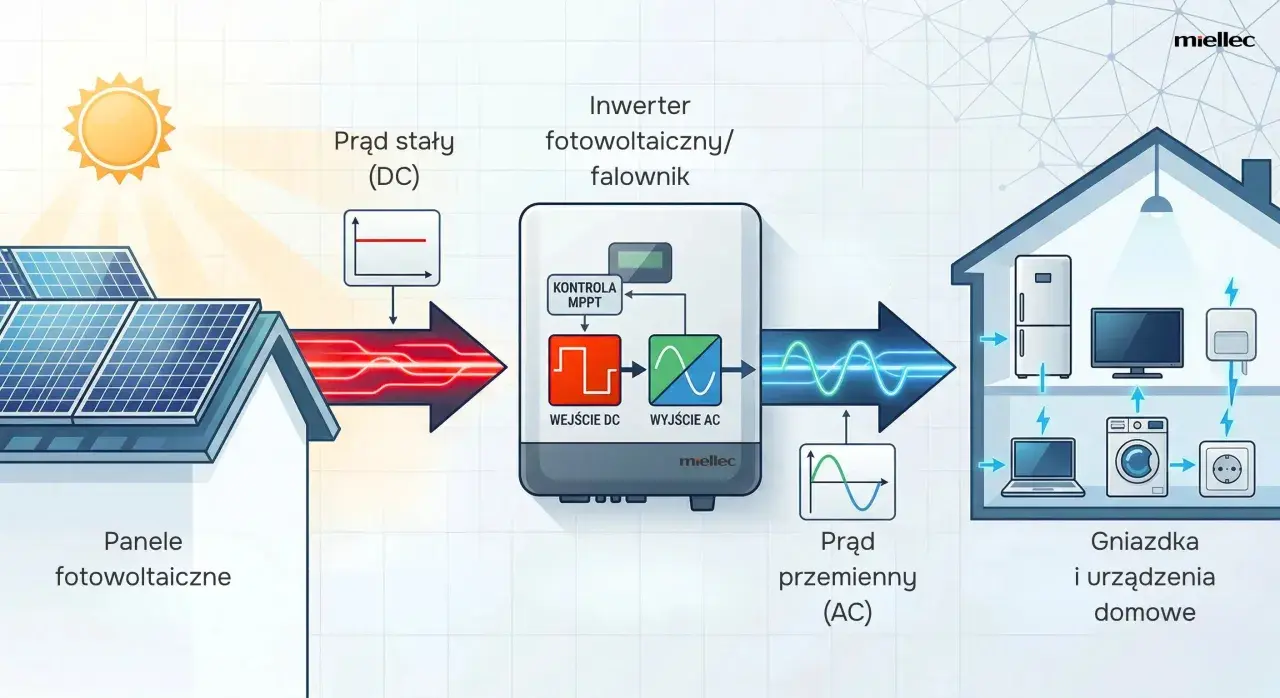

W domowej instalacji on-grid MPPT najczęściej nie jest osobnym urządzeniem. Znajduje się w falowniku fotowoltaicznym, który odbiera prąd stały z paneli, wyszukuje najlepszy punkt pracy i przekształca energię na prąd przemienny.
Falownik może mieć jeden, dwa albo więcej niezależnych trackerów MPPT. Ma to znaczenie wtedy, gdy panele są rozmieszczone na różnych połaciach dachu, na przykład w kierunku południowym i wschodnim. Osobne trackery pozwalają każdej grupie modułów pracować przy własnych warunkach, zamiast uśredniać parametry całego układu.
Kiedy MPPT daje największą przewagę
Największą różnicę widać wtedy, gdy napięcie paneli wyraźnie różni się od napięcia akumulatora albo gdy warunki pracy często się zmieniają. Dotyczy to szczególnie systemów z dłuższymi łańcuchami modułów, instalacji off-grid oraz układów pracujących w chłodniejszych warunkach.
- Różnica napięć między panelami a akumulatorem jest duża.
- Panele pracują w niskiej temperaturze, gdy ich napięcie rośnie.
- Instalacja ma kilka modułów połączonych szeregowo.
- Warunki oświetleniowe zmieniają się w ciągu dnia.
- Liczy się każda kilowatogodzina, na przykład przy małym akumulatorze lub systemie autonomicznym.
Przy dobrze nasłonecznionym panelu różnica między MPPT a PWM może być wyraźna, ale nie podam jednej uniwersalnej wartości procentowej. W niektórych konfiguracjach zysk będzie niewielki, a w innych sięgnie kilkunastu lub nawet kilkudziesięciu procent względem źle dopasowanego regulatora PWM. Decydują przede wszystkim napięcia robocze i warunki instalacji.
W przypadku zacienienia MPPT także pomaga, lecz nie rozwiązuje każdego problemu. Jeśli cień obejmuje kilka modułów połączonych szeregowo, spadek produkcji może wynikać z ograniczeń całego łańcucha. W takiej sytuacji znaczenie ma również sposób połączenia paneli, liczba trackerów oraz ewentualne zastosowanie optymalizatorów.
Jak dobrać regulator MPPT do instalacji
Najczęstszy błąd polega na wybraniu regulatora wyłącznie na podstawie mocy paneli. Przy zakupie trzeba sprawdzić jednocześnie maksymalne napięcie wejściowe PV, dopuszczalny prąd oraz napięcie akumulatora.
Przeczytaj również: Moment dokręcania bezpieczników - jakie wartości wybrać?
Najważniejsze parametry
- Maksymalne napięcie PV musi być wyższe od napięcia całego łańcucha paneli. Trzeba uwzględnić wzrost napięcia podczas mrozu.
- Maksymalny prąd ładowania powinien odpowiadać wymaganiom akumulatora i mocy instalacji.
- Zakres napięcia śledzenia MPPT powinien obejmować napięcie robocze paneli, a nie tylko napięcie jałowe.
- Typ akumulatora musi być obsługiwany przez regulator, szczególnie przy bateriach LiFePO4.
- Chłodzenie i zabezpieczenia mają znaczenie przy dużej mocy i pracy w wysokiej temperaturze.
Przykładowo regulator o maksymalnym napięciu wejściowym 100 V nie powinien być dobierany na styk do łańcucha, który w mroźny poranek może zbliżyć się do tej wartości. Liczy się napięcie Voc skorygowane o temperaturę, a nie tylko nominalne dane zapisane na etykiecie panelu.
Nie należy też traktować wyższej mocy paneli jako automatycznego problemu. Część regulatorów może przyjąć większą moc po stronie PV i ograniczyć ją do własnego maksimum, ale trzeba potwierdzić to w dokumentacji konkretnego modelu. Przekroczenie dopuszczalnego napięcia jest znacznie groźniejsze niż kontrolowane przewymiarowanie mocy.
Typowe błędy i ograniczenia technologii MPPT
MPPT działa skutecznie tylko wtedy, gdy cały układ jest poprawnie zaprojektowany. Sam napis na obudowie regulatora nie gwarantuje wysokiego uzysku, jeśli przewody mają niewłaściwy przekrój, panele są źle połączone albo parametry wejściowe zostały przekroczone.
- Łączenie paneli o różnych parametrach w jednym łańcuchu bez sprawdzenia skutków.
- Ignorowanie napięcia Voc przy niskiej temperaturze.
- Dobór regulatora na podstawie samej mocy, bez sprawdzenia prądu i napięcia.
- Podłączanie akumulatora o chemii niewspieranej przez urządzenie.
- Oczekiwanie, że MPPT usunie straty spowodowane cieniem, zabrudzeniem albo złym kątem montażu.
- Umieszczanie regulatora w gorącym, niewentylowanym miejscu.
Trzeba też pamiętać, że MPPT nie będzie stale pracować w punkcie maksymalnej mocy, gdy akumulator jest już pełny i nie ma odbiornika, który może przyjąć nadwyżkę. Wtedy ograniczenie ładowania jest prawidłowym działaniem systemu, a nie awarią.
W instalacji sieciowej podobną uwagę trzeba poświęcić liczbie modułów przypadających na jeden tracker. Panele o różnych kierunkach, kątach nachylenia lub silnie różnym zacienieniu nie powinny być bezrefleksyjnie łączone w jeden string. Tu dobrze zaprojektowany układ robi większą różnicę niż sama obecność funkcji MPPT.
Co zapamiętać przed zakupem urządzenia z MPPT
Najprościej ujmując, MPPT jest elektronicznym mechanizmem, który dopasowuje pracę instalacji do aktualnych możliwości paneli. W regulatorze ładowania poprawia wykorzystanie energii przy ładowaniu akumulatora, a w falowniku pomaga uzyskać lepszą produkcję z łańcuchów modułów.
Przy małym, dobrze dopasowanym systemie PWM może nadal mieć sens ze względu na cenę i prostotę. Jeśli jednak napięcia są różne, instalacja ma większą moc albo zależy mi na możliwie dobrym wykorzystaniu energii w zmiennych warunkach, wybieram MPPT i dokładnie sprawdzam jego parametry wejściowe.
Najważniejsza praktyczna zasada brzmi: nie pytaj tylko, czy urządzenie ma MPPT. Sprawdź także, jak szeroki ma zakres śledzenia, jakie napięcie maksymalne przyjmuje i czy pasuje do konkretnego układu paneli oraz akumulatora. To właśnie te szczegóły decydują, czy technologia przełoży się na realny uzysk, czy pozostanie jedynie oznaczeniem na obudowie.
