Jak podłączyć dwa akumulatory do solara? 12 V czy 24 V

Podłączenie dwóch akumulatorów do instalacji solarnej może zwiększyć zapas energii albo podnieść napięcie całego układu, ale tylko wtedy, gdy wybierzesz właściwy sposób połączenia. Pytanie, jak podłączyć dwa akumulatory do solara, sprowadza się przede wszystkim do decyzji, czy potrzebujesz nadal 12 V i większej pojemności, czy raczej 24 V i mniejszych prądów roboczych. Poniżej pokazuję oba warianty, kolejność montażu, dobór regulatora oraz błędy, które mogą skrócić życie baterii lub uszkodzić instalację.

Najpierw wybierz między 12 V a 24 V

W instalacji 12-woltowej dwa akumulatory 12 V łączę zazwyczaj równolegle. Łączę wtedy plus z plusem i minus z minusem. Napięcie pozostaje na poziomie 12 V, natomiast pojemność się sumuje. Dwa modele 12 V 100 Ah tworzą bank 12 V 200 Ah.

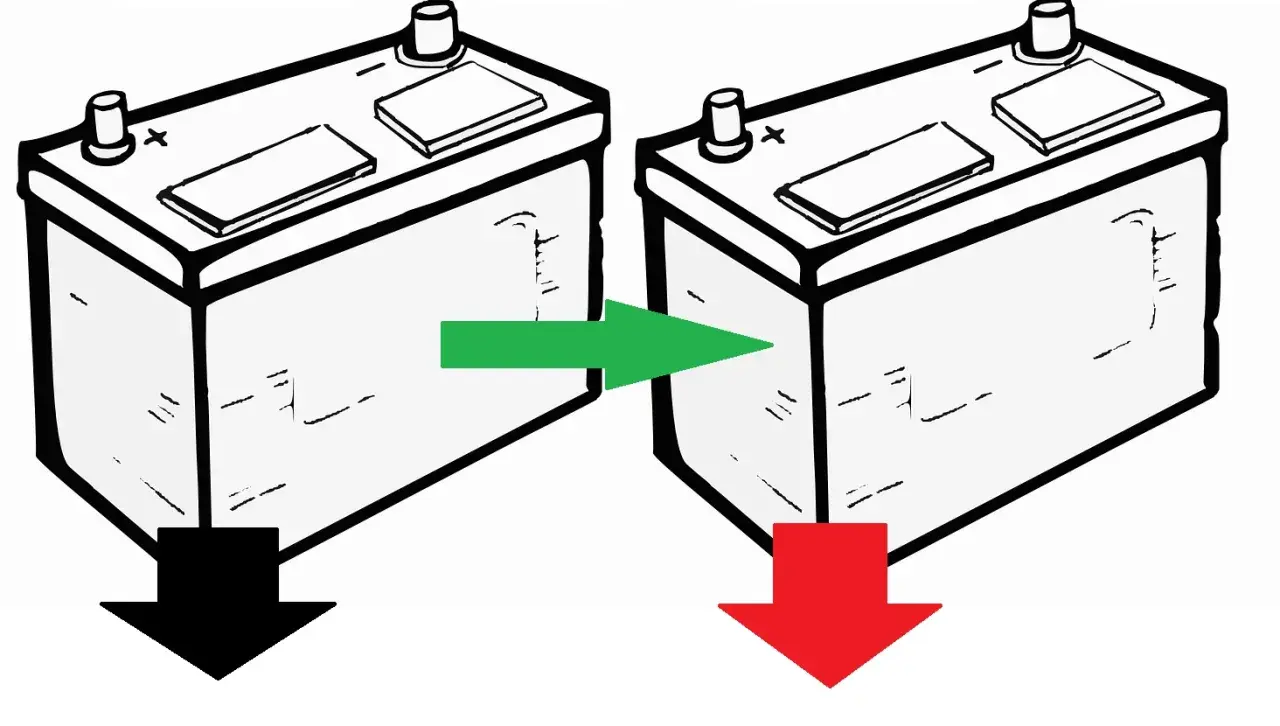

Jeżeli połączę te same akumulatory szeregowo, otrzymam bank 24 V 100 Ah. Plus jednego akumulatora łączy się z minusem drugiego, a wolny minus i wolny plus stają się wyjściem całego zestawu. Pojemność w amperogodzinach pozostaje taka sama, ale rośnie napięcie i spada prąd potrzebny do uzyskania tej samej mocy.

Energia nominalna w obu przypadkach jest podobna: 12 V × 200 Ah daje około 2400 Wh, podobnie jak 24 V × 100 Ah. Różnica pojawia się w prądach, przewodach i kompatybilności urządzeń. Przy większej mocy wariant 24 V bywa praktyczniejszy, bo ogranicza straty na kablach, ale nie można podłączyć 24-woltowego banku do falownika przeznaczonego wyłącznie do 12 V.

Jak przygotować akumulatory przed połączeniem

Najlepszy zestaw tworzą akumulatory tego samego typu i modelu, o identycznym napięciu oraz pojemności. Dobrze, jeśli pochodzą z tej samej serii i mają podobny przebieg pracy. Nie łączyłbym bezpośrednio starego akumulatora kwasowo-ołowiowego z nowym, nawet gdy oba mają oznaczenie 12 V 100 Ah.

Przed montażem sprawdzam napięcie każdego egzemplarza osobno i doprowadzam je do podobnego poziomu naładowania. Połączenie mocno rozładowanego akumulatora z naładowanym może wywołać duży prąd wyrównawczy, zanim jeszcze energia zacznie płynąć przez regulator. W przypadku akumulatorów litowych trzeba dodatkowo uwzględnić BMS, czyli układ nadzorujący napięcie, temperaturę i prąd ogniw.

Nie mieszaj różnych technologii

Akumulator AGM, żelowy, klasyczny kwasowo-ołowiowy i LiFePO4 mają inne napięcia końca ładowania oraz inne wymagania eksploatacyjne. Równoległe połączenie różnych chemii może sprawić, że regulator będzie prawidłowo ładował jeden typ, a drugi będzie permanentnie niedoładowany albo przeładowany.

Jeśli akumulatory są różne, rozsądniejszym rozwiązaniem jest oddzielne ładowanie przez dwa niezależne wyjścia regulatora, drugi regulator albo specjalną ładowarkę DC-DC. Sam fakt, że oba mają napięcie nominalne 12 V, nie oznacza jeszcze, że mogą bezpiecznie pracować jako jeden bank.

Przygotuj właściwe przewody i zabezpieczenia

Do połączeń potrzebujesz przewodów o przekroju dobranym do prądu i długości trasy, zacisków oczkowych, rozłącznika oraz bezpieczników. Przy krótkim odcinku i prądzie rzędu 20-30 A często stosuje się przewody około 6 mm², ale przy dłuższych trasach lub większej mocy przekrój trzeba zwiększyć po obliczeniu spadku napięcia.

Bezpiecznik umieszczam możliwie blisko dodatniego bieguna każdego akumulatora. Jego wartość musi być wyższa od normalnego prądu roboczego, ale nie może przekraczać obciążalności przewodu. To przewód powinien być chroniony, a nie tylko podłączone urządzenie.

Połączenie równoległe krok po kroku

Ten wariant wybieram wtedy, gdy cała instalacja ma pozostać na 12 V. Schemat jest prosty, ale sposób poprowadzenia przewodów ma znaczenie. Jeżeli jeden akumulator będzie połączony krótkim kablem, a drugi długim i cienkim, prąd nie rozłoży się równo.

1. Wyłącz odbiorniki i odłącz panele od regulatora.
2. Upewnij się, że oba akumulatory mają podobne napięcie i są tego samego typu.
3. Połącz dodatnie zaciski przez osobne bezpieczniki.
4. Połącz ujemne zaciski przewodami o takim samym przekroju i długości.
5. Podłącz regulator oraz przetwornicę do punktów zbiorczych, najlepiej po przekątnej banku.
6. Zmierz napięcie całego zestawu i sprawdź, czy nie pojawia się grzanie zacisków.

Podłączenie po przekątnej oznacza pobranie plusa z jednego końca banku, a minusa z przeciwległego końca. Dzięki temu każda bateria ma zbliżoną drogę prądu. Przy dwóch akumulatorach można też zastosować szyny zbiorcze DC, do których każdy akumulator prowadzi osobny przewód z własnym bezpiecznikiem.

Regulator widzi taki zestaw jako jeden bank 12 V. Dla dwóch akumulatorów 100 Ah otrzymujesz 200 Ah pojemności nominalnej, ale nie oznacza to automatycznie dwa razy szybszego ładowania. Moc paneli i maksymalny prąd regulatora nadal muszą być odpowiednio dobrane.

Połączenie szeregowe dla instalacji 24 V

sprawdza się, gdy masz regulator MPPT, falownik lub odbiorniki pracujące na 24 V. Łączysz ujemny zacisk pierwszego akumulatora z dodatnim zaciskiem drugiego. Do instalacji wykorzystujesz dwa wolne zaciski znajdujące się na przeciwnych końcach szeregu.

W takim układzie dwa akumulatory 12 V 100 Ah tworzą 24 V 100 Ah. Regulator musi mieć ustawiony tryb 24 V albo automatycznie rozpoznawać napięcie po podłączeniu banku. Nie ustawiaj profilu 12 V, ponieważ napięcie ładowania będzie zbyt niskie dla całego zestawu.

Ważna zasada brzmi: nie pobieraj zasilania tylko z jednego akumulatora. Odbiornik 12 V podłączony do połowy szeregu rozbalansuje baterie. Jeżeli potrzebujesz napięcia 12 V z banku 24 V, zastosuj przetwornicę DC-DC 24/12 V.

W systemach LiFePO4 sprawdź, czy producent dopuszcza łączenie szeregowe konkretnych modeli. Czasem wymagane są kompatybilne moduły BMS, synchronizacja akumulatorów albo dodatkowe urządzenie kontrolujące napięcie każdej baterii. Tu instrukcja producenta ma pierwszeństwo przed ogólnym schematem.

Regulator ładowania decyduje o bezpieczeństwie układu

Panel solarny podłączam do wejścia PV regulatora, a bank akumulatorów do zacisków BAT. Nie łączę panelu bezpośrednio z akumulatorami, ponieważ regulator odpowiada za ograniczenie napięcia, ochronę przed przeładowaniem i często także odłączenie odbiorników przy zbyt głębokim rozładowaniu.

Przy dwóch akumulatorach połączonych równolegle regulator nadal pracuje w trybie 12 V. Przy połączeniu szeregowym trzeba wybrać tryb 24 V. Najczęściej bezpieczna kolejność montażu wygląda tak: odłącz odbiorniki, odłącz panele, podłącz bank akumulatorów do regulatora, a dopiero później podłącz panele. Niektóre urządzenia mają własną procedurę, dlatego sprawdzam instrukcję konkretnego modelu.

Przeczytaj również: Fotowoltaika na dachu - progi mocy i najważniejsze formalności

Przykład doboru dla dwóch akumulatorów 12 V 100 Ah

Załóżmy, że tworzysz bank 12 V 200 Ah i używasz paneli o łącznej mocy 400 W. Przy napięciu ładowania około 14,4 V regulator może obsługiwać prąd rzędu 28 A, nie licząc strat i zmiennych warunków pracy. W praktyce wybrałbym regulator co najmniej 30 A, a przy planowanej rozbudowie raczej model 40 A, o ile pozwalają na to parametry paneli.

Nie traktuj jednak tej wartości jako uniwersalnej recepty. Akumulatory kwasowe często wymagają ładowania prądem około 0,1-0,2 C, czyli dla banku 200 Ah mniej więcej 20-40 A, natomiast akumulatory litowe mogą mieć inne limity. Ostateczne ustawienia powinny wynikać z karty technicznej baterii, a nie tylko z mocy paneli.

Błędy, przez które dwa akumulatory nie pracują jak jeden bank

• Łączenie różnych akumulatorów, na przykład AGM z LiFePO4 albo nowego ze zużytym.
• Podłączanie baterii o wyraźnie różnym poziomie naładowania.
• Brak bezpieczników na dodatnich przewodach poszczególnych akumulatorów.
• Stosowanie przewodów o różnej długości i przekroju w połączeniu równoległym.
• Podłączenie falownika 24 V do banku 12 V albo odwrotnie.
• Pobieranie 12 V z jednego akumulatora w szeregu 24 V.
• Podłączanie paneli do regulatora przed podłączeniem baterii, mimo że instrukcja wymaga odwrotnej kolejności.
• Brak wentylacji przy akumulatorach kwasowo-ołowiowych i umieszczenie ich blisko źródeł iskier.

Po uruchomieniu sprawdzam napięcie każdego akumulatora osobno, temperaturę zacisków i spadki napięcia podczas pracy przetwornicy. Ciepły kabel, zapach elektrolitu, syczenie albo puchnięcie obudowy oznaczają, że należy natychmiast odłączyć układ i znaleźć przyczynę.

Jeżeli bank ma zasilać lodówkę, pompę, automatykę bramy lub urządzenia alarmowe przez całą dobę, nie opierałbym doboru wyłącznie na pojemności Ah. Trzeba uwzględnić moc chwilową falownika, prąd rozruchowy, temperaturę, głębokość rozładowania i rzeczywistą produkcję paneli w słabszych miesiącach.

Dobry bank zaczyna się od zgodnych akumulatorów

W typowej małej instalacji wybór jest prosty. Gdy wszystkie odbiorniki pracują na 12 V, dwa zgodne akumulatory 12 V łączysz równolegle, stosujesz równe przewody, osobne bezpieczniki i pobierasz prąd z przeciwległych końców banku. Gdy potrzebujesz 24 V, łączysz je szeregowo i upewniasz się, że regulator oraz falownik obsługują ten poziom napięcia.

Jeśli baterie różnią się typem, wiekiem albo stanem, nie próbowałbym ich na siłę łączyć. Oddzielne ładowanie będzie mniej efektowne na schemacie, ale zwykle bezpieczniejsze i tańsze niż wymiana akumulatorów uszkodzonych przez nierównomierną pracę. Przy większej mocy lub instalacji działającej bez nadzoru montaż warto zlecić elektrykowi, bo poprawny schemat to dopiero początek, a równie ważne są zabezpieczenia, przewody i konfiguracja regulatora.
