Gdy ciśnienie w instalacji rośnie po każdym uruchomieniu kotła, a zawór bezpieczeństwa zaczyna wyrzucać wodę, problemem często jest źle dobrany zbiornik kompensujący rozszerzalność czynnika. Prawidłowy dobór naczynia wzbiorczego wymaga uwzględnienia pojemności całego układu, temperatury pracy, wysokości instalacji i nastawy zaworu bezpieczeństwa. Poniżej pokazuję, jak podejść do tego praktycznie, na co uważać przy obliczeniach i kiedy standardowe naczynie przeponowe może nie wystarczyć.
Najważniejsze informacje o wyborze naczynia do ogrzewania
- Pojemność zładu obejmuje kocioł, rury, grzejniki, podłogówkę, rozdzielacze i bufor.
- Temperatura maksymalna decyduje o tym, jak mocno rozszerzy się woda.
- Ciśnienie wstępne ustawia się po stronie gazowej, przy odłączonym i opróżnionym odcinku wodnym.
- Do instalacji zamkniętej stosuje się naczynie przeponowe do c.o., a nie model do c.w.u.
- Po obliczeniu wybiera się najbliższy większy rozmiar handlowy, nigdy mniejszy.
Najpierw ustal, z jakim układem masz do czynienia

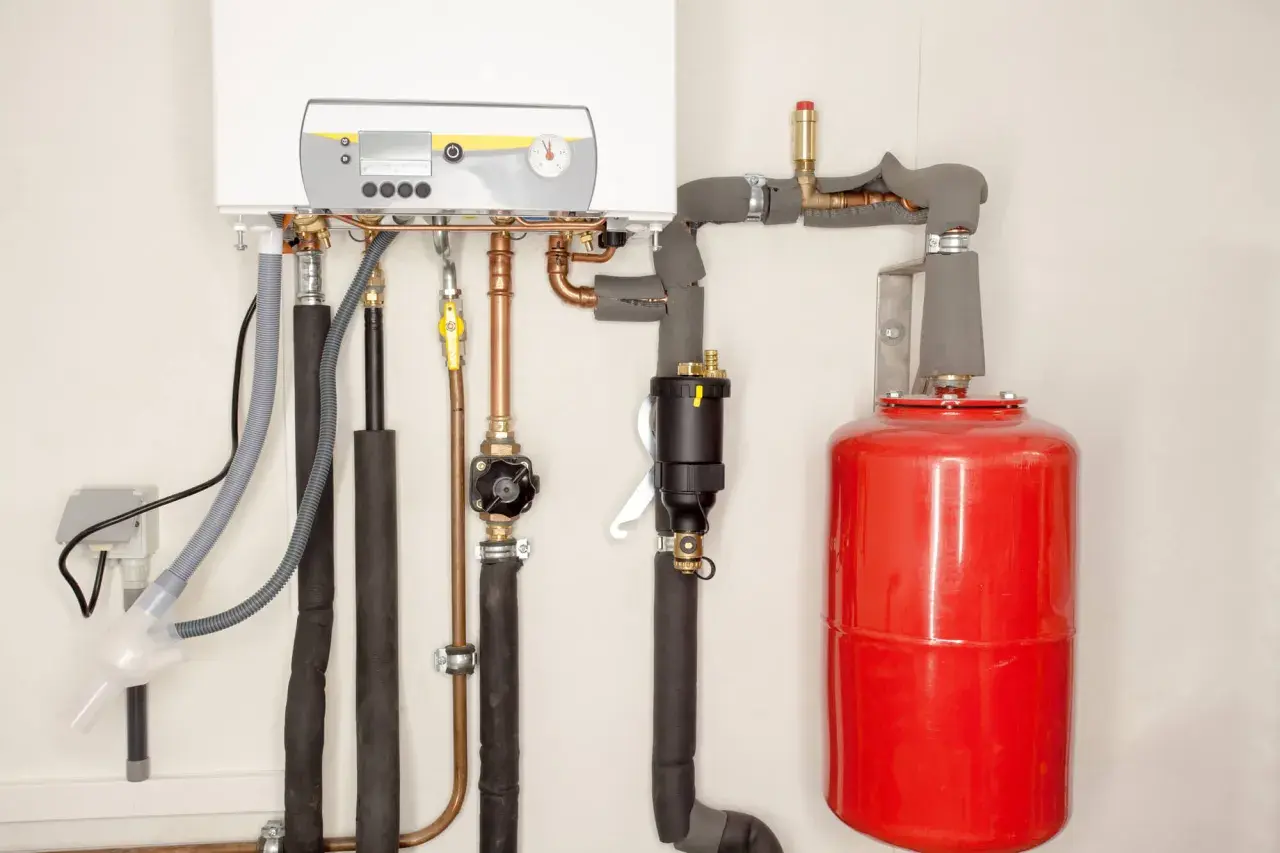

W typowym nowym domu pracuje zamknięta instalacja grzewcza z naczyniem przeponowym. Wewnątrz zbiornika elastyczna membrana oddziela wodę od poduszki gazowej. Gdy woda się nagrzewa i zwiększa objętość, membrana przesuwa się, a sprężany gaz ogranicza wzrost ciśnienia.
Nie każdy zbiornik wyglądający podobnie nadaje się do ogrzewania. Naczynie czerwone jest zwykle przeznaczone do instalacji c.o., niebieskie lub białe najczęściej do wody użytkowej. Nie wolno zamieniać tych zastosowań, ponieważ różnią się materiałem membrany, dopuszczalną temperaturą, ciśnieniem i wymaganiami higienicznymi.
Osobnego podejścia wymaga układ otwarty. W takim systemie naczynie znajduje się w najwyższym punkcie instalacji i ma połączenie z atmosferą. Nie stosuje się wtedy wzoru przeznaczonego dla zamkniętego naczynia przeponowego, a średnice rur bezpieczeństwa oraz pojemność zbiornika powinny wynikać z projektu i instrukcji źródła ciepła.
Przed rozpoczęciem obliczeń sprawdzam jeszcze, czy chodzi o obieg ogrzewania, czy o zasobnik ciepłej wody użytkowej. W obu przypadkach zbiornik przejmuje rozszerzalność wody, ale parametry pracy są inne. Naczynie do c.w.u. montuje się po stronie zimnej wody i musi mieć odpowiednią membranę oraz dopuszczenie do kontaktu z wodą pitną.
Jakie dane decydują o pojemności zbiornika
Najczęstszy błąd polega na dobieraniu naczynia wyłącznie do mocy kotła. Moc 10, 15 czy 25 kW nie mówi jeszcze, ile wody znajduje się w instalacji. Dwa domy z takim samym kotłem mogą wymagać zupełnie różnych zbiorników, jeśli jeden ma kilka grzejników, a drugi ogrzewanie podłogowe, bufor i długie pętle.
| Parametr | Co trzeba ustalić | Dlaczego ma znaczenie |
|---|---|---|
| Pojemność instalacji | Litry w kotle, rurach, grzejnikach, rozdzielaczach, podłogówce i buforze | Większa ilość wody oznacza większy przyrost objętości |
| Temperatura maksymalna | Najwyższa temperatura czynnika, na przykład 45, 70, 80 lub 90°C | Im wyższa temperatura, tym silniejsze rozszerzanie wody |
| Wysokość instalacji | Różnica między naczyniem a najwyższym punktem układu | Wpływa na minimalne ciśnienie statyczne |
| Zawór bezpieczeństwa | Nastawa, na przykład 2,5 albo 3 bary | Wyznacza maksymalne ciśnienie, którego nie wolno osiągnąć w normalnej pracy |
| Rodzaj czynnika | Woda lub mieszanina wody z glikolem | Glikol ma inną rozszerzalność i może wymagać innego naczynia |
Jak oszacować pojemność wodną instalacji
Najlepiej odczytać ją z dokumentacji projektu albo danych producentów urządzeń. Gdy dokumentacji nie ma, można opróżnić układ i zmierzyć ilość wody potrzebną do ponownego napełnienia, choć wymaga to przygotowania i nie zawsze daje wynik idealny.
W praktyce trzeba doliczyć elementy, o których często się zapomina. Bufor ciepła potrafi mieć większą pojemność niż cała instalacja grzejnikowa, a długie pętle ogrzewania podłogowego również znacząco zmieniają wynik. Do zładu wliczam kocioł lub pompę ciepła, rury, grzejniki, rozdzielacze, bufor i inne zbiorniki połączone z obiegiem.
Obliczenia krok po kroku na prostym przykładzie
Do wstępnego doboru można wykorzystać zależność opartą na rozszerzalności wody i wykorzystaniu przestrzeni gazowej. W uproszczeniu obliczenia przebiegają w kilku etapach.
- Ustal całkowitą pojemność wodną instalacji Va.
- Odczytaj współczynnik rozszerzalności wody e dla maksymalnej temperatury.
- Oblicz przyrost objętości, czyli Ve = e × Va.
- Ustal ciśnienie wstępne naczynia P0 oraz dopuszczalne ciśnienie końcowe Pe.
- Podziel przyrost objętości przez współczynnik wykorzystania zbiornika.
- Wybierz najbliższą większą pojemność katalogową.
Dla wody ogrzewanej od około 10°C współczynnik rozszerzalności wynosi orientacyjnie około 2,9% przy 70°C, 3,6% przy 80°C i 4,3% przy 90°C. Są to wartości praktyczne do szacowania. W projekcie należy przyjąć dane zgodne z zastosowanym czynnikiem, temperaturą i metodą obliczeniową.
Przykład dla instalacji o pojemności 300 litrów
Załóżmy, że instalacja ma 300 litrów, maksymalna temperatura wynosi 80°C, wysokość statyczna to 5 metrów, a zawór bezpieczeństwa otwiera się przy 2,5 bara. Dla 80°C przyjmujemy rozszerzalność około 3,6%, więc przyrost objętości wynosi 300 × 0,036 = 10,8 litra.
Do obliczeń można dodać niewielką rezerwę wodną. Przyjmijmy 3 litry, ponieważ 0,5% pojemności instalacji daje tylko 1,5 litra. Otrzymujemy więc około 13,8 litra objętości wymaganej do przejęcia.
Przy wysokości 5 metrów ciśnienie statyczne wynosi około 0,5 bara. Po dodaniu typowego zapasu 0,3 bara ciśnienie wstępne wyniesie około 0,8 bara. Jeżeli maksymalne ciśnienie robocze przyjmiemy na poziomie 2 bary, a po stronie gazowej uwzględnimy ciśnienie absolutne, otrzymamy orientacyjny wynik około 34,5 litra pojemności nominalnej.
W tym przypadku wybrałbym naczynie 35 lub 40 litrów, zależnie od typoszeregu producenta i dokładnej metody obliczeń. Zbiornik 25-litrowy może okazać się zbyt mały, szczególnie gdy instalacja pracuje z wyższą temperaturą, ma bufor albo ciśnienie napełnienia jest ustawione zbyt wysoko.
Ten przykład pokazuje, dlaczego prosta zasada „naczynie ma mieć 10% pojemności instalacji” bywa zawodna. Czasem daje rozsądny wynik, ale nie uwzględnia wysokości, ciśnienia zaworu i rzeczywistej temperatury. Przy małej instalacji może prowadzić do przewymiarowania, a przy dużym układzie z buforem do niebezpiecznego niedoboru pojemności.
Ciśnienie wstępne i prawidłowy montaż
Samo kupienie właściwie dużego zbiornika nie wystarczy. Naczynie musi mieć odpowiednie ciśnienie wstępne, a jego podłączenie powinno zapewniać stabilne warunki pracy. W instalacjach c.o. montuje się je zwykle na powrocie, po stronie niższej temperatury, w pobliżu źródła ciepła.
Ciśnienie wstępne często ustala się na poziomie ciśnienia statycznego powiększonego o około 0,2-0,3 bara. Ciśnienie napełnienia zimnej instalacji powinno być nieco wyższe od ciśnienia wstępnego, zwykle o około 0,2 bara. Ostateczne wartości trzeba porównać z instrukcją producenta oraz projektem.
Przeczytaj również: Piec gazowy hałasuje? Co oznaczają bulgotanie i stukanie
Jak sprawdzić ustawienie naczynia
- Wyłącz źródło ciepła i poczekaj, aż instalacja ostygnie.
- Odłącz naczynie od instalacji albo zamknij zawór serwisowy, jeśli taki element został przewidziany.
- Spuść wodę z odcinka po stronie wodnej, aby nie wpływała na pomiar.
- Zmierz ciśnienie na zaworze gazowym manometrem do naczyń przeponowych.
- W razie potrzeby dopompuj zbiornik lub wypuść część gazu.
- Napełnij instalację do właściwego ciśnienia i sprawdź działanie układu podczas nagrzewania.
Pomiar przy pełnym ciśnieniu instalacji jest jednym z powodów, dla których użytkownik otrzymuje fałszywie dobry wynik. Wtedy woda naciska na membranę i zawór gazowy może pokazać wartość, która nie odpowiada rzeczywistemu ciśnieniu wstępnemu.
Naczynie powinno mieć dostęp serwisowy, zawór odcinający zabezpieczony przed przypadkowym zamknięciem oraz możliwość opróżnienia. Jeżeli temperatura w miejscu montażu może przekraczać 70°C po stronie membrany, trzeba sprawdzić wymagania producenta i rozważyć zbiornik pośredni obniżający temperaturę przed naczyniem.
Błędy, przez które instalacja traci ciśnienie
| Błąd | Typowy skutek | Co sprawdzić |
|---|---|---|
| Dobór wyłącznie do mocy kotła | Za mała pojemność mimo poprawnej mocy źródła | Rzeczywistą ilość wody w całym układzie |
| Pominięcie bufora | Duże skoki ciśnienia i zrzuty przez zawór | Pojemność bufora oraz sposób jego włączenia |
| Za wysokie ciśnienie wstępne | Naczynie przejmuje wodę zbyt późno albo prawie wcale | Pomiar po stronie gazowej przy odłączonej wodzie |
| Uszkodzona membrana | Woda pojawia się przy zaworze gazowym | Czy z wentyla uchodzi woda zamiast gazu |
| Brak zaworu serwisowego | Trudna kontrola i wymiana zbiornika | Możliwość odcięcia oraz opróżnienia naczynia |
| Zastosowanie naczynia do c.w.u. | Ryzyko pracy poza temperaturą i przeznaczeniem | Oznaczenie, membranę i dopuszczalne parametry |
Jeżeli ciśnienie spada, nie zakładam od razu, że zbiornik jest za mały. Przyczyną może być nieszczelność, zapowietrzona instalacja, nieszczelny zawór bezpieczeństwa albo ubytek gazu przez zawór napełniający. Woda wypływająca z wentyla gazowego oznacza zwykle uszkodzenie membrany, a nie potrzebę dopompowania zbiornika.
Niepokojący jest także powtarzający się cykl: zimna instalacja ma prawidłowe ciśnienie, po rozgrzaniu wartość szybko rośnie, zawór wyrzuca wodę, a po ostygnięciu manometr pokazuje za mało. Taki objaw wskazuje na zbyt małe lub źle ustawione naczynie, ale przed wymianą trzeba sprawdzić również ciśnienie wstępne.
Kiedy wybrać większe albo inne rozwiązanie
Najbliższy większy model jest rozsądnym wyborem, gdy wynik obliczeń znajduje się na granicy dwóch pojemności. Niewielkie przewymiarowanie zwykle daje większy margines pracy, natomiast znacznie za duży zbiornik zwiększa koszt, zajmuje miejsce i może utrudniać prawidłowe ustawienie ciśnienia.
Większy zapas jest szczególnie uzasadniony przy instalacji z buforem ciepła, dużą liczbą pętli podłogowych, glikolem lub częstymi zmianami temperatury. Dla mieszaniny z glikolem nie należy bezrefleksyjnie stosować tabel przeznaczonych dla czystej wody, ponieważ zmieniają się właściwości cieplne i rozszerzalność czynnika.
W rozbudowanych kotłowniach, układach wieloźródłowych lub instalacjach o dużej pojemności pojedyncze naczynie może nie być najlepszym rozwiązaniem. Stosuje się wtedy kilka naczyń połączonych równolegle albo automatyczne układy stabilizacji ciśnienia. To decyzja projektowa, szczególnie gdy pracują pompy ciepła, kotły, bufory i kilka niezależnych obiegów.
Przy kotłach na paliwo stałe trzeba dodatkowo sprawdzić, czy konkretne źródło ciepła może pracować w układzie zamkniętym oraz jakie zabezpieczenia wymaga producent. Samo dodanie naczynia przeponowego nie zastępuje zaworu bezpieczeństwa, odpowietrzenia, ochrony przed przegrzaniem ani innych elementów wymaganych dla danego kotła.
Jak podejść do wyboru bez zgadywania
Najbezpieczniej zebrać sześć informacji: całkowitą pojemność instalacji, maksymalną temperaturę, wysokość statyczną, nastawę zaworu bezpieczeństwa, rodzaj czynnika oraz planowane ciśnienie napełnienia. Dopiero z tym zestawem wybieram naczynie, a wynik zaokrąglam w górę do dostępnego modelu.
Przy małym układzie grzejnikowym uproszczone obliczenie może wystarczyć do wstępnej oceny. Jeżeli instalacja ma bufor, pompę ciepła, glikol, kilka źródeł ciepła albo nietypowe ciśnienia, zleciłbym dobór instalatorowi na podstawie dokumentacji i norm PN-B-02414 oraz PN-EN 12828.
Najważniejsza praktyczna zasada jest prosta: zbiornik ma przejąć rozszerzającą się wodę, ale jednocześnie utrzymać ciśnienie poniżej nastawy zaworu bezpieczeństwa i nie dopuścić do spadku ciśnienia po ostygnięciu. Jeśli te dwa warunki są spełnione, instalacja pracuje spokojnie, a naczynie nie staje się źródłem ciągłych awarii.
