Woda w instalacji centralnego ogrzewania zwiększa swoją objętość wraz ze wzrostem temperatury, dlatego zbiornik wyrównawczy musi mieć właściwe miejsce i wysokość. Pytanie, jak wysoko zamontować zbiornik wyrównawczy CO, dotyczy przede wszystkim instalacji otwartej, ale osobnych zasad wymaga też naczynie przeponowe w układzie zamkniętym. Poniżej pokazuję konkretne odległości, sposób obliczenia i błędy, których sam nie ryzykowałbym przy modernizacji ogrzewania.
Najważniejsza zasada zależy od rodzaju instalacji
- Otwarte naczynie wzbiorcze montuje się powyżej najwyższego punktu obiegu wody.
- Przy pompie na zasilaniu minimalny zapas wynosi 0,3 m nad najwyższym punktem instalacji.
- Przy pompie na powrocie trzeba uwzględnić 0,7 wysokości podnoszenia pompy.
- Naczynie przeponowe nie musi znajdować się na poddaszu, ponieważ jego położenie wynika głównie z układu hydraulicznego i instrukcji kotła.
- Rury bezpieczeństwa i wzbiorczej nie powinny mieć zaworów odcinających.
Najpierw ustal, jaki zbiornik masz w instalacji
Określenie „zbiornik wyrównawczy” bywa używane dla dwóch różnych urządzeń. W starszych instalacjach spotykam otwarte naczynie wzbiorcze, zwykle umieszczone na strychu lub pod sufitem kotłowni. W nowych systemach pracuje najczęściej naczynie przeponowe, czyli zamknięty zbiornik z poduszką powietrzną albo azotową.
To rozróżnienie ma zasadnicze znaczenie. Otwarte naczynie musi znaleźć się odpowiednio wysoko, aby zapewnić ciśnienie hydrostatyczne i możliwość bezpiecznego odprowadzenia nadmiaru wody. Naczynie przeponowe może wisieć przy kotle, ale trzeba prawidłowo dobrać jego ciśnienie wstępne, pojemność i miejsce wpięcia.
Najprostszy test polega na sprawdzeniu budowy zbiornika. Jeśli ma otwór, przez który woda ma kontakt z powietrzem, jest to układ otwarty. Jeśli ma wentyl podobny do samochodowego i pracuje pod ciśnieniem, mamy do czynienia z naczyniem przeponowym.

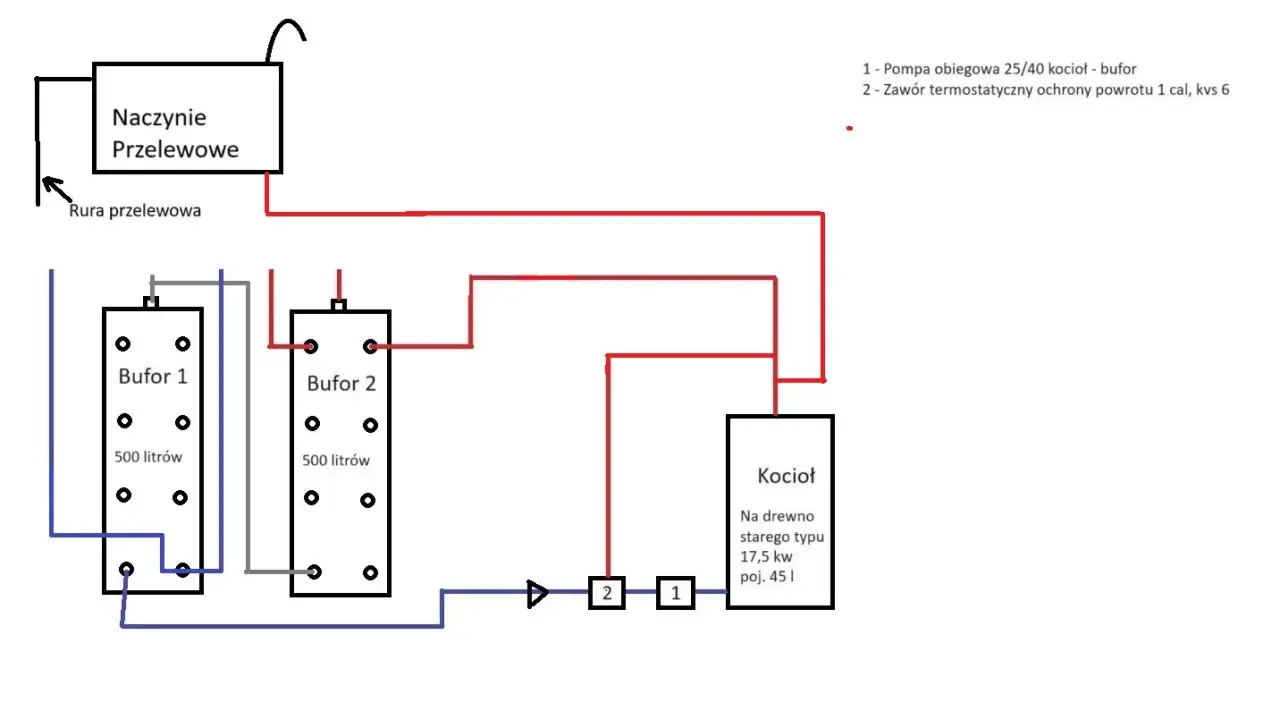

Otwarte naczynie montuje się nad najwyższym punktem obiegu
W typowej instalacji otwartej dno naczynia powinno znajdować się co najmniej 30 cm powyżej najwyższego punktu obiegu wody. Nie mierzę tej odległości od podłogi ani od kotła. Liczy się najwyżej położony fragment instalacji, na przykład górna część grzejnika na poddaszu albo najwyższy odcinek rury.
Przy pompie obiegowej zamontowanej na zasilaniu lub w instalacji grawitacyjnej minimalna wysokość wynosi H ≥ 0,3 m. W praktyce oznacza to, że jeżeli najwyższy grzejnik znajduje się 2,4 m nad posadzką, dno naczynia powinno być na poziomie co najmniej 2,7 m.
Nie traktowałbym jednak 30 cm jako zapasu, który zawsze warto wykorzystać co do centymetra. Zostawienie kilku dodatkowych centymetrów ułatwia odpowietrzanie i zmniejsza ryzyko problemów po późniejszej rozbudowie instalacji, na przykład po dodaniu grzejnika na poddaszu.
Położenie pompy może zmienić wymaganą wysokość
Jeśli pompa znajduje się na powrocie, samo 30 cm może nie wystarczyć. W takim układzie minimalna różnica wysokości między najwyższym punktem instalacji a dnem naczynia wynosi 0,7 wysokości podnoszenia pompy, oznaczanej jako Hp.
| Układ instalacji | Minimalna wysokość naczynia | Przykład |
|---|---|---|
| Grawitacyjny | Co najmniej 0,3 m nad najwyższym punktem | Najwyższy grzejnik na 2,4 m, dno naczynia minimum na 2,7 m |
| Pompa na zasilaniu | Co najmniej 0,3 m nad najwyższym punktem | Najwyższy punkt na 3 m, dno naczynia minimum na 3,3 m |
| Pompa na powrocie | Co najmniej 0,7 × Hp | Hp = 5 m, więc naczynie musi być 3,5 m nad najwyższym punktem |
Przykładowo, gdy najwyższy grzejnik znajduje się 2,4 m nad podłogą, a pompa ma wysokość podnoszenia 5 m i pracuje na powrocie, różnica może wynieść aż 3,5 m. Dno naczynia musiałoby znaleźć się około 5,9 m nad posadzką. To często sygnał, że układ wymaga przeprojektowania albo zmiany położenia pompy, a nie prostego podnoszenia zbiornika.
Wysokość podnoszenia pompy nie jest tym samym co wysokość budynku. To parametr z dokumentacji pompy, wyrażany zwykle w metrach słupa wody. Jeśli nie znam tego parametru, nie ustalam wysokości „na oko”, bo błąd może powodować zapowietrzanie, hałas pompy i wahania poziomu wody.
Naczynie przeponowe rządzi się inną zasadą
W instalacji zamkniętej nie ma obowiązku montowania naczynia przeponowego w najwyższym punkcie. Najczęściej umieszcza się je na powrocie, blisko kotła, w miejscu wskazanym przez producenta, często przed pompą obiegową od strony ssawnej.
W tym przypadku ważniejsza od wysokości jest relacja między ciśnieniem statycznym, ciśnieniem wstępnym naczynia i ciśnieniem napełnienia instalacji. Przyjmuje się, że 1 m słupa wody odpowiada około 0,1 bar. Dlatego instalacja z najwyższym grzejnikiem położonym 6 m nad naczyniem ma około 0,6 bar ciśnienia statycznego, zanim uwzględnimy dodatkowy zapas.
Nie kopiuję wartości z innego kotła ani z przypadkowego poradnika. Ciśnienie wstępne trzeba sprawdzić w dokumentacji naczynia i kotła, a pomiar wykonywać przy zimnej instalacji oraz po odciążeniu strony wodnej. Zbyt niskie ciśnienie może powodować częste dopuszczanie wody, a zbyt wysokie ograniczy użyteczną pojemność naczynia.
Przy kotłach na paliwo stałe szczególnie ważne jest sprawdzenie, czy konkretny model może pracować w układzie zamkniętym i jakie zabezpieczenia są wymagane. Nie każdy kocioł można po prostu podłączyć do instalacji z naczyniem przeponowym.
Montaż otwartego naczynia krok po kroku
Przed montażem wyznaczam najwyższy punkt obiegu, a dopiero później planuję położenie zbiornika. Pomiar wykonuję do dna naczynia, nie do jego pokrywy ani górnej krawędzi.
- Ustal najwyżej położony grzejnik lub rurę, przez którą przepływa woda.
- Sprawdź, czy pompa znajduje się na zasilaniu czy na powrocie.
- Oblicz minimalną różnicę wysokości, czyli 0,3 m albo 0,7 × Hp.
- Umieść naczynie możliwie blisko pionu nad źródłem ciepła.
- Poprowadź rury bezpieczeństwa i wzbiorczą bez zaworów odcinających.
- Zabezpiecz zbiornik przed przemarzaniem, jeśli znajduje się na nieogrzewanym poddaszu.
- Zapewnij dostęp do kontroli poziomu wody i stanu izolacji.
Najczęstszy błąd polega na zamontowaniu zaworu, filtra albo zwężenia na rurze bezpieczeństwa. Taki element może ograniczyć odpływ wody lub pary w sytuacji awaryjnej, dlatego droga między kotłem a otwartym naczyniem musi pozostać drożna.
Drugim problemem jest brak ochrony przed mrozem. Zamarznięta woda w naczyniu albo rurze może odciąć możliwość kompensacji ciśnienia. Sama cienka otulina nie zawsze wystarczy, dlatego przy zimnym poddaszu trzeba przeanalizować izolację, przebieg rur i temperaturę w pomieszczeniu.
Błędy, które szybko pokazują złą wysokość
Jeżeli woda przelewa się z naczynia, nie zawsze oznacza to, że zbiornik jest zamontowany za nisko. Przyczyną może być za mała pojemność naczynia, zbyt wysoki poziom napełnienia, przegrzewanie kotła albo nieprawidłowe podłączenie rur.
Zapowietrzające się grzejniki na najwyższej kondygnacji często wskazują na zbyt małą wysokość naczynia lub nieszczelność. Z kolei gwałtowne wahania temperatury i głośna praca pompy mogą wynikać z niewłaściwego położenia pompy względem punktu wpięcia naczynia.
- Zbiornik na poziomie najwyższego grzejnika nie daje wymaganego zapasu ciśnienia.
- Pomiar od kotła może prowadzić do błędnego wyniku, jeśli instalacja ma wysokie piętro lub bufor.
- Zawór na rurze bezpieczeństwa jest niebezpiecznym uproszczeniem.
- Brak izolacji na poddaszu zwiększa ryzyko zamarznięcia.
- Samowolna zmiana układu otwartego na zamknięty może naruszyć wymagania dotyczące kotła i zabezpieczeń.
Jeśli instalacja ma kocioł na paliwo stałe, bufor, kilka obiegów lub znaczną różnicę poziomów, nie ograniczałbym się do przesunięcia zbiornika o kilkadziesiąt centymetrów. W takim przypadku potrzebny jest schemat hydrauliczny i sprawdzenie zabezpieczeń przez instalatora.
Wysokość to dopiero początek bezpiecznego montażu
Dla otwartego naczynia najważniejsza odpowiedź brzmi: minimum 30 cm nad najwyższym punktem obiegu, gdy pompa pracuje na zasilaniu lub instalacja działa grawitacyjnie. Przy pompie na powrocie trzeba zastosować wartość wynikającą z jej wysokości podnoszenia.
Dla naczynia przeponowego nie ma jednej uniwersalnej wysokości. Montuje się je zwykle przy kotle, a o poprawnej pracy decydują pojemność, miejsce wpięcia, ciśnienie wstępne i zabezpieczenia przewidziane przez producenta.
Jeżeli po uruchomieniu pojawia się przelewanie, zapowietrzanie albo skoki ciśnienia, nie koryguję od razu poziomu wody. Najpierw sprawdzam rodzaj naczynia, położenie pompy, drożność rur, szczelność i parametry zabezpieczeń. Taka kolejność zwykle szybciej prowadzi do przyczyny niż przypadkowe podnoszenie lub opuszczanie zbiornika.
