Jak podłączyć naczynie wyrównawcze? Schematy dla c.o.

Najpierw rozpoznaj, jaki masz układ grzewczy

Określenie „naczynie wyrównawcze” bywa używane zarówno dla otwartego naczynia wzbiorczego, jak i dla zamkniętego naczynia przeponowego. To dwa różne elementy, dlatego nie można zamienić ich miejscami ani zastosować tego samego schematu do każdej kotłowni.

Instalacja otwarta

Takie rozwiązanie często spotyka się przy kotłach na paliwo stałe, kominkach z płaszczem wodnym i starszych instalacjach grzejnikowych. Ostateczny sposób podłączenia musi jednak wynikać z instrukcji konkretnego kotła, ponieważ źródło ciepła może wymagać dodatkowych zabezpieczeń przed przegrzaniem.

Instalacja zamknięta

W układzie zamkniętym woda krąży pod ciśnieniem, a jej rozszerzalność przejmuje membrana w naczyniu przeponowym. Taki system stosuje się powszechnie z kotłami gazowymi, olejowymi, elektrycznymi oraz pompami ciepła.

Samo naczynie nie wystarczy. Układ powinien mieć między innymi zawór bezpieczeństwa, manometr i odpowietrzniki. Przy źródłach ciepła, które mogą nadal oddawać dużo energii po zaniku zasilania, potrzebne są również rozwiązania przewidziane przez producenta, na przykład awaryjne odprowadzenie ciepła.

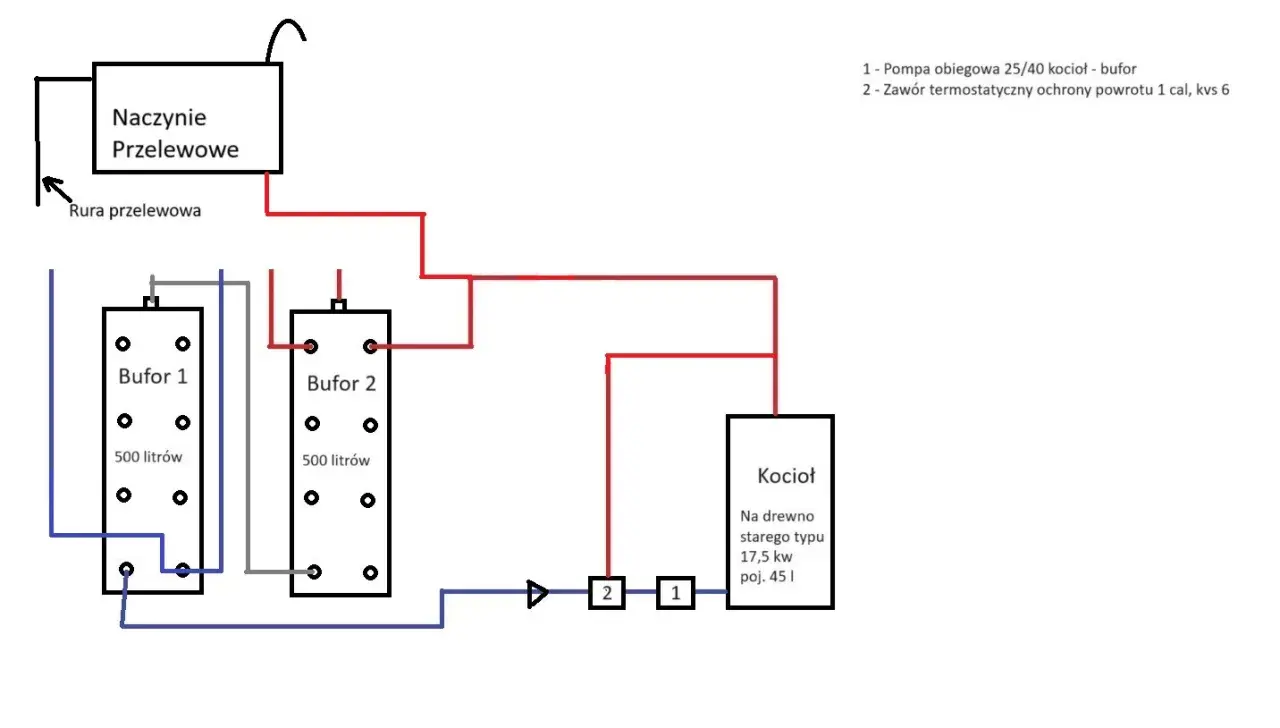

Schemat podłączenia otwartego naczynia wzbiorczego

[naczynie otwarte]
        |
        | rura bezpieczeństwa lub wzbiorcza
        | bez zaworu, bez przewężeń, bez syfonu
        |
      [kocioł] -> [pompa / zawór mieszający] -> [grzejniki lub podłogówka]
         ^                                                |
         |------------------- powrót ---------------------|

W praktyce stosuje się kilka przewodów, których funkcje łatwo pomylić. Rura bezpieczeństwa odprowadza parę lub wodę w sytuacji awaryjnej, rura wzbiorcza pozwala przejąć rozszerzającą się wodę, a rura przelewowa kieruje nadmiar do bezpiecznego miejsca. Ich dokładne średnice i przebieg powinny wynikać z projektu oraz instrukcji kotła.

Najważniejsze zasady montażu

1. Umieść naczynie powyżej najwyższego punktu instalacji i zapewnij do niego dostęp kontrolny.
2. Prowadź przewód możliwie prosto, bez kieszeni powietrznych i odcinków, w których może zamarznąć woda.
3. Nie montuj zaworu odcinającego na rurze bezpieczeństwa, wzbiorczej ani na przewodzie łączącym naczynie z kotłem.
4. Zabezpiecz naczynie i przewody przed mrozem, jeżeli znajdują się na nieogrzewanym strychu lub w innym zimnym pomieszczeniu.
5. Wyprowadź przelew tak, aby ewentualne pojawienie się wody było widoczne i nie spowodowało zalania instalacji elektrycznej.

Orientacyjnie przyjmuje się, że otwarte naczynie powinno mieć pojemność odpowiadającą co najmniej kilku procentom objętości wody w całym układzie. W wielu instrukcjach spotyka się wartość około 4%, ale przy dużym buforze, długich pętlach podłogówki lub kilku źródłach ciepła dobór trzeba wykonać dokładniej.

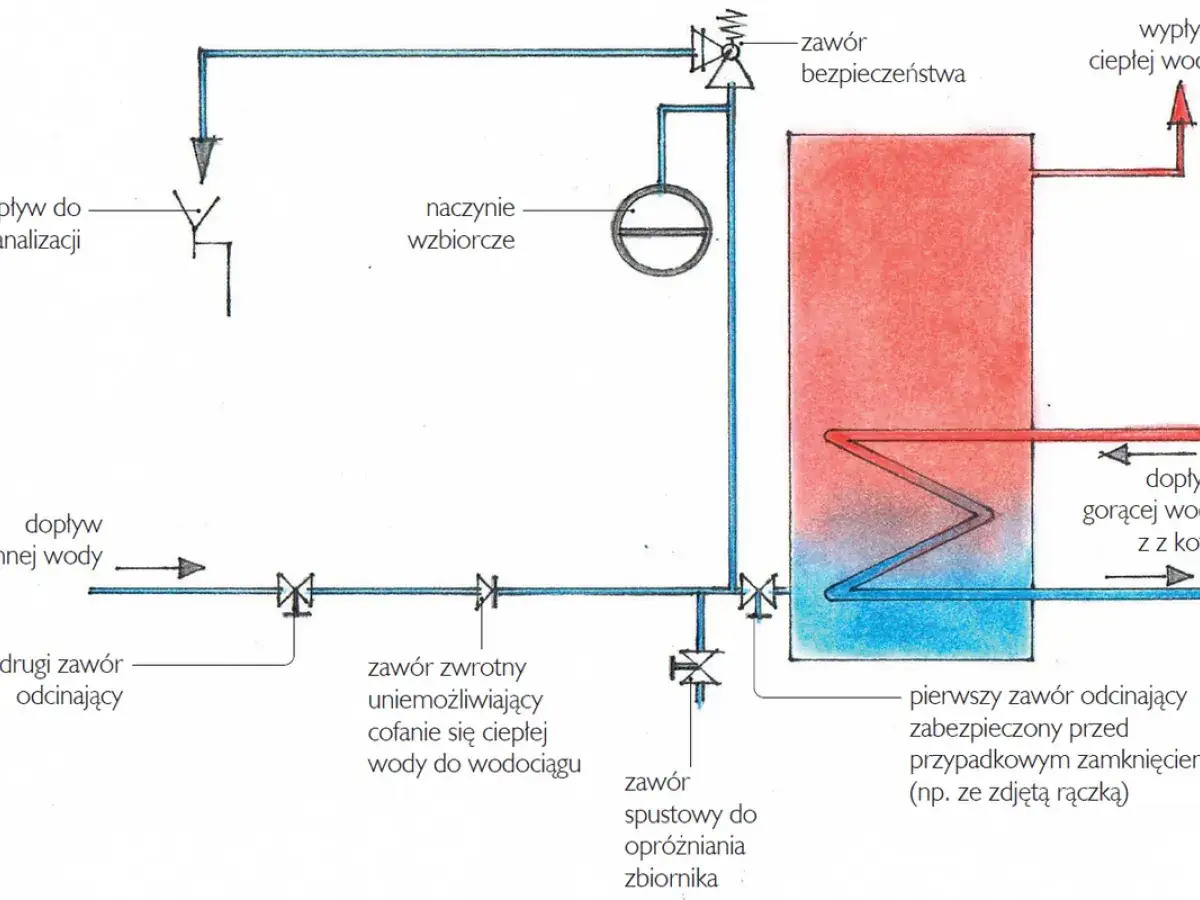

Jak podłączyć naczynie przeponowe w układzie zamkniętym

Naczynie przeponowe podłącza się zazwyczaj do przewodu powrotnego, możliwie blisko kotła. Najlepsze miejsce znajduje się po stronie ssawnej pompy, ponieważ ogranicza wahania ciśnienia w punkcie, w którym naczynie stabilizuje pracę instalacji.

                 [zawór bezpieczeństwa]
                         |
[kocioł] -> [zasilanie] -> [instalacja grzewcza]
   ^                                      |
   |                                      v
   |---- [naczynie przeponowe] <- [powrót]
              |
       [zawór serwisowy]

Na zasilaniu, w pobliżu źródła ciepła, montuje się elementy grupy bezpieczeństwa zgodnie z dokumentacją urządzenia. Naczynie przeponowe można połączyć przez zawór serwisowy, ale tylko taki, który nie pozwala przypadkowo odciąć go podczas normalnej pracy albo ma wyraźne zabezpieczenie przed niezamkniętym położeniem.

Ciśnienie wstępne i ciśnienie robocze

Ciśnienie statyczne zależy od różnicy wysokości między naczyniem a najwyższym punktem instalacji. W przybliżeniu 10 metrów słupa wody odpowiada 1 barowi. W typowym domu jednorodzinnym zimne ciśnienie instalacji często mieści się w granicach 1,0-1,5 bara, ale nie jest to uniwersalna wartość.

Ciśnienie wstępne po stronie gazowej naczynia ustawia się przy odłączonej lub opróżnionej od strony wodnej instalacji. W praktyce bywa ono o około 0,2-0,3 bara niższe od ciśnienia napełnienia zimnego układu, jednak pierwszeństwo ma instrukcja producenta oraz obliczenia dla konkretnej instalacji.

Nie warto regulować naczynia „na oko”. Zbyt niskie ciśnienie może powodować częste dobieranie wody, a zbyt wysokie ograniczy przestrzeń, w której membrana może przejmować rozszerzanie się wody. Manometr samochodowy nie zawsze wystarczy, jeżeli jego dokładność jest słaba, dlatego przy nietypowej instalacji lepiej użyć sprawdzonego manometru serwisowego.

Montaż krok po kroku bez zgadywania

1. Zatrzymaj źródło ciepła i poczekaj na wystudzenie

Prace wykonuje się na zimnej instalacji. Temperatura wody powinna spaść do poziomu bezpiecznego dla serwisanta, a pompy i automatyka muszą być odłączone zgodnie z zasadami producenta.

2. Ustal typ naczynia i miejsce wpięcia

Sprawdź tabliczkę znamionową kotła, istniejący schemat oraz instrukcję montażu. W przypadku naczynia otwartego najważniejsza jest jego wysokość i drożność rur, natomiast przy naczyniu przeponowym liczy się punkt wpięcia, pojemność oraz ciśnienie wstępne.

3. Zamontuj przewody i zabezpieczenia

Przewody powinny mieć średnicę zgodną z dokumentacją i nie mogą być przypadkowo zwężane przez zbyt małe nyple, filtry albo armaturę. W układzie otwartym trzeba unikać zaworów na przewodach bezpieczeństwa, a w zamkniętym prawidłowo umieścić zawór bezpieczeństwa i odpowietrzenie.

4. Sprawdź szczelność i napełnij układ

Połączenia kontroluje się przed rozgrzaniem instalacji. Układ zamknięty napełnia się powoli, odpowietrza i dopiero wtedy ustawia właściwe ciśnienie zimnej instalacji. W układzie otwartym trzeba sprawdzić poziom wody w naczyniu oraz działanie przelewu.

Przeczytaj również: Wyrzut spalin przez ścianę. Kiedy kocioł gazowy może tak działać?

5. Wykonaj próbne nagrzanie

Podczas pierwszego cyklu obserwuj manometr, odpowietrzniki, naczynie oraz wszystkie połączenia. Jeżeli ciśnienie rośnie gwałtownie, z zaworu bezpieczeństwa kapie woda albo poziom w naczyniu otwartym szybko się zmienia, nie koryguj problemu samym dopuszczaniem wody. Najpierw trzeba znaleźć przyczynę.

Błędy, przez które schemat przestaje działać

Często spotykam także naczynia przeponowe dobierane wyłącznie według mocy kotła. To za mało, ponieważ liczy się przede wszystkim ilość wody w instalacji, zakres temperatur, wysokość budynku i nastawa zaworu bezpieczeństwa. Instalacja z buforem lub dużą podłogówką może wymagać znacznie większego naczynia niż podobny kocioł z kilkoma grzejnikami.

Niepokój powinny wzbudzić również regularne spadki ciśnienia, bulgotanie w grzejnikach, mokra końcówka przewodu przelewowego oraz skoki wskazówki manometru przy każdym rozgrzewaniu. Takie objawy zwykle oznaczają problem z odpowietrzeniem, nieszczelność, źle ustawione naczynie albo nieprawidłowo poprowadzony przewód.

Krótka kontrola przed uruchomieniem ogrzewania

• Sprawdź, czy naczynie odpowiada typowi instalacji i źródłu ciepła.
• Upewnij się, że przewód bezpieczeństwa jest drożny i nie ma zaworu odcinającego.
• Skontroluj ciśnienie wstępne naczynia przeponowego przy zimnym i rozładowanym układzie wodnym.
• Odpowietrz instalację i sprawdź działanie zaworu bezpieczeństwa zgodnie z instrukcją.
• Podczas pierwszego grzania obserwuj ciśnienie oraz ewentualne wycieki.

Jeżeli instalacja łączy kocioł na paliwo stałe, kominek, bufor, wymiennik i kilka obiegów pompowych, prosty schemat poglądowy nie zastąpi projektu. W takim układzie prawidłowe podłączenie naczynia wyrównawczego jest elementem bezpieczeństwa całego domu, dlatego końcową kontrolę najlepiej powierzyć instalatorowi z uprawnieniami.
