Najważniejsze zasady decydujące o pracy pompy
- Najczęstsze miejsce montażu to powrót instalacji, gdzie woda ma niższą temperaturę, a pompa pracuje w korzystniejszych warunkach.
- Naczynie wzbiorcze musi mieć drożne, bezpośrednie połączenie z kotłem. Na rurze bezpieczeństwa nie montuje się zaworów ani pompy.
- Oś wirnika powinna znajdować się w pozycji poziomej, a strzałka na korpusie musi wskazywać rzeczywisty kierunek przepływu.
- Pompa nie zastępuje zabezpieczeń kotła na paliwo stałe i nie zapewnia obiegu podczas awarii zasilania.
- Orientacyjny koszt kompletnej wymiany z zaworami i filtrem wynosi zwykle 550-900 zł plus cena urządzenia.
Co zmienia pompa w układzie otwartym
Układ otwarty ma kontakt z atmosferą przez otwarte naczynie wzbiorcze, zwykle umieszczone nad kotłem lub w najwyższym punkcie instalacji. Naczynie przyjmuje przyrost objętości wody podczas nagrzewania i ogranicza ryzyko niebezpiecznego wzrostu ciśnienia.
Po dodaniu pompy instalacja przestaje polegać wyłącznie na naturalnej różnicy temperatur i gęstości wody. Wymuszony przepływ szybciej dostarcza ciepło do grzejników, ale jednocześnie zmienia rozkład ciśnienia w rurach. Zbyt niskie ciśnienie po stronie ssawnej może powodować hałas, kawitację i częste zapowietrzanie.
W praktyce najważniejsza zasada brzmi prosto: pompa może poprawić obieg grzewczy, lecz nie może odciąć kotła od naczynia wzbiorczego. Rura bezpieczeństwa, rura wzbiorcza i ewentualna rura przelewowa powinny pozostać drożne także wtedy, gdy pompa nie działa albo zabraknie prądu.
Dlaczego układ otwarty nadal bywa dobrym rozwiązaniem
Takie rozwiązanie często spotyka się przy starszych kotłach na drewno, węgiel lub pellet. Jego dużą zaletą jest możliwość odprowadzenia nadmiaru wody do naczynia wzbiorczego, ale ceną pozostaje większy kontakt wody z powietrzem. To sprzyja korozji, odkładaniu osadów i zapowietrzaniu, szczególnie gdy naczynie znajduje się na nieogrzewanym poddaszu.
Nie traktuję więc pompy jako lekarstwa na każdą słabo grzejącą instalację. Jeśli problemem są zamulone grzejniki, niedrożne rury albo źle wykonane spadki, samo zwiększenie biegu pompy może tylko zamaskować usterkę.
Powrót czy zasilanie instalacji
W większości prostych układów otwartych preferuję montaż pompy na powrocie przed kotłem. Woda ma tam zazwyczaj niższą temperaturę, co korzystnie wpływa na trwałość urządzenia. Pompa znajduje się również niżej niż najwyższe fragmenty instalacji, dlatego łatwiej zapewnić jej odpowiednie ciśnienie napływu.
Pompa na zasilaniu także może działać poprawnie, ale wymaga większej staranności. Trzeba uwzględnić temperaturę pracy, wysokość naczynia, sposób podłączenia rury bezpieczeństwa oraz ryzyko wypychania wody do naczynia. Ostateczne miejsce powinno wynikać ze schematu konkretnego kotła i całej instalacji, a nie z jednej uniwersalnej reguły.
| Miejsce montażu | Zalety | Ryzyka i ograniczenia |
|---|---|---|
| Powrót do kotła | Niższa temperatura, korzystniejsze warunki dla pompy, mniejsze ryzyko kawitacji. | Trzeba sprawdzić, czy pompa nie znajdzie się w miejscu gromadzenia osadów lub powietrza. |
| Zasilanie za kotłem | Pompa szybko rozprowadza gorącą wodę po instalacji. | Wyższa temperatura pracy i większe wymagania wobec drogi bezpieczeństwa do naczynia. |
| Obejście pompy | Może umożliwić częściowy obieg grawitacyjny podczas braku prądu. | Wymaga prawidłowego doboru średnic i zaworu różnicowego lub innego rozwiązania przewidzianego w projekcie. |
Pompa nie powinna być wstawiona pomiędzy kotłem a otwartym naczyniem w sposób, który ogranicza bezpośrednią drogę bezpieczeństwa. Ten błąd może wyglądać niewinnie, zwłaszcza przy modernizacji starej kotłowni, ale jego skutki są poważniejsze niż nierówne grzanie grzejników.
Jak przygotować i wykonać montaż krok po kroku
Przed zakupem urządzenia sprawdzam średnicę rur, długość montażową pompy, dostępne miejsce i stan instalacji. Popularny zapis 25-40/180 oznacza między innymi przyłącze nominalne 25, maksymalną wysokość podnoszenia około 4 m w określonych warunkach oraz długość montażową 180 mm. Nie oznacza to, że pompa zawsze będzie pracować z takim przepływem.
Przygotowanie instalacji
- Wyłącz kocioł, pompę i zasilanie elektryczne. Poczekaj, aż woda ostygnie.
- Sprawdź drożność rur prowadzących do naczynia wzbiorczego oraz stan odpowietrzników.
- Zapewnij miejsce na filtr siatkowy lub separator zanieczyszczeń przed pompą.
- Zaplanuj zawór odcinający przed i za pompą, aby można było ją wymienić bez opróżniania całego układu.
- Jeżeli układ ma działać grawitacyjnie podczas awarii zasilania, zaprojektuj obejście o odpowiedniej średnicy.
W starej instalacji płukanie bywa ważniejsze niż wybór droższego modelu. Rdza i magnetyt potrafią zablokować wirnik nowej pompy już po kilku dniach, dlatego filtr przed pompą powinien być łatwo dostępny do czyszczenia.

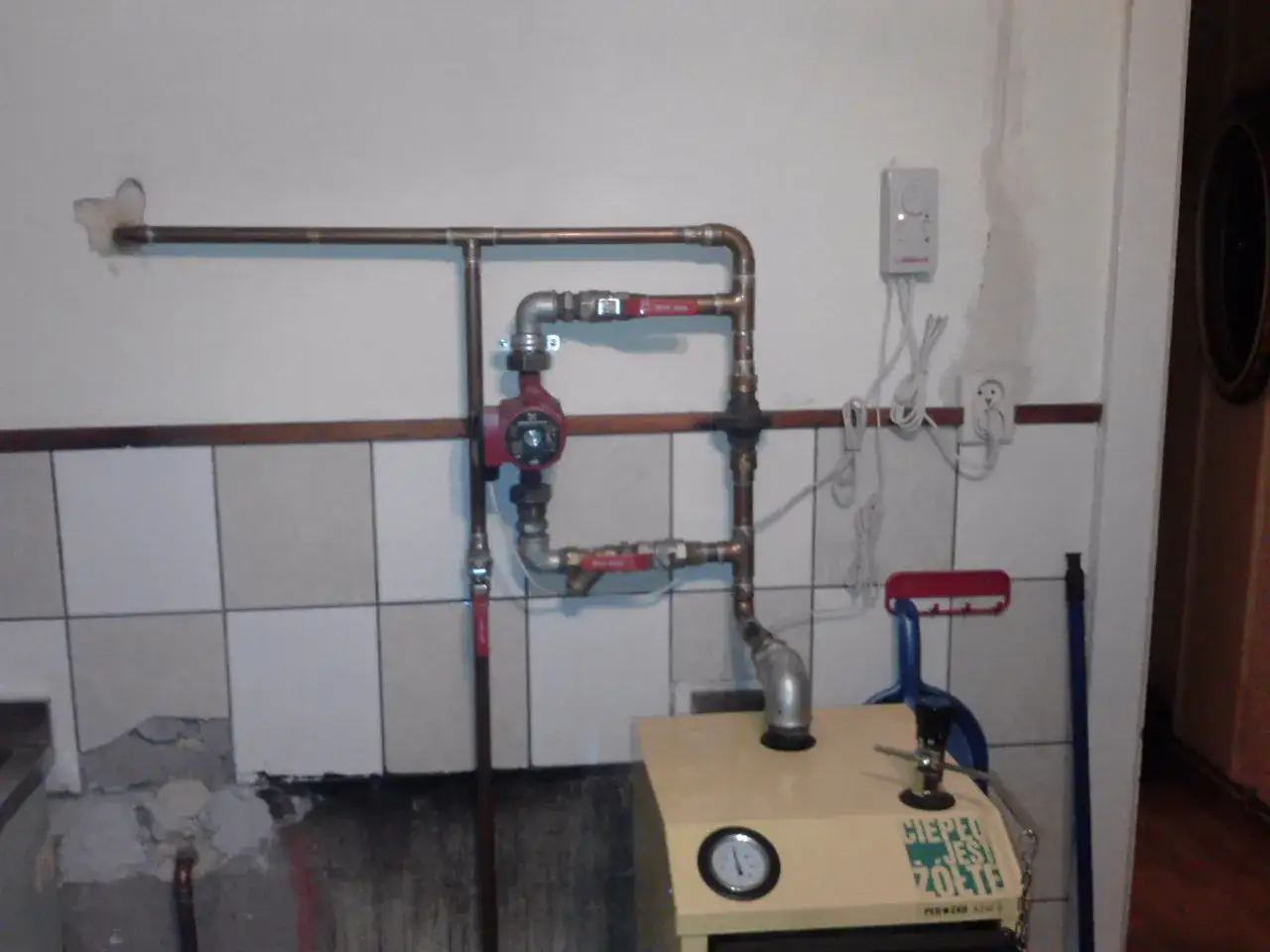

Ustawienie pompy i armatury
Korpus montuje się zgodnie ze strzałką przepływu, a oś silnika powinna być pozioma. Pompa zamontowana pionowo może pracować głośno i szybciej się zużywać. Moduł elektryczny należy ustawić zgodnie z instrukcją producenta, chroniąc go przed kapaniem i skroplinami.
Połączenia najlepiej wykonać przez śrubunki oraz zawory odcinające. Dzięki temu serwis nie wymaga spuszczania całej wody z instalacji. Na końcu trzeba napełnić układ, odpowietrzyć grzejniki i najwyższe punkty, sprawdzić szczelność oraz uruchomić pompę na najniższym biegu, który zapewnia prawidłowy przepływ.
Jak dobrać pompę do domu i instalacji
Dobór wyłącznie na podstawie mocy kotła jest uproszczeniem. Pompa musi pokonać opory rur, zaworów, grzejników, filtrów i ewentualnych rozdzielaczy. W małym domu z krótką instalacją często wystarcza model klasy 25-40, ale przy długich przewodach, kilku kondygnacjach lub podłogówce potrzebny może być model 25-60 albo osobna pompa dla dodatkowego obiegu.
Do wstępnego oszacowania przepływu można użyć zależności Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc cieplną w kW, a ΔT różnicę temperatur między zasilaniem i powrotem. Dla kotła o mocy 15 kW i różnicy 20°C daje to około 0,65 m³/h. To tylko punkt wyjścia, a nie gotowe ustawienie pompy.
| Przypadek | Typowy kierunek doboru | Na co uważać |
|---|---|---|
| Mały obieg grzejnikowy | Pompa 25-40, często elektroniczna | Nie zwiększać biegu bez sprawdzenia hałasu i przepływów. |
| Duży dom lub kilka kondygnacji | Pompa o większej wysokości podnoszenia, np. 25-60 | Większa pompa nie naprawi źle wykonanej hydrauliki. |
| Grzejniki i podłogówka | Osobne obiegi z właściwymi zaworami mieszającymi | Podłogówka wymaga kontroli temperatury, a nie tylko mocniejszego obiegu. |
| Stara instalacja stalowa | Pompa odporna na pracę z wodą grzewczą i filtr przed urządzeniem | Osady mogą szybko uszkodzić wirnik. |
Pompy elektroniczne są zwykle wygodniejsze i oszczędniejsze od starych pomp trójbiegowych, ale ich automatyka nie zastąpi prawidłowego doboru. W układzie otwartym często zaczynam od niskiego ustawienia i obserwuję temperaturę powrotu, szum zaworów oraz równomierność grzania.
Zabezpieczenia, sterowanie i najczęstsze błędy
Przy kotle na paliwo stałe trzeba przewidzieć sytuację, w której pompa zatrzyma się podczas rozgrzewania. Potrzebny jest wtedy bezpieczny sposób odbioru ciepła, na przykład obieg grawitacyjny, właściwie zaprojektowane obejście, bufor albo zabezpieczenia wymagane przez producenta kotła.
Nie montuje się zaworów odcinających na rurze bezpieczeństwa i na połączeniu kotła z naczyniem wzbiorczym, jeśli ich zamknięcie mogłoby odciąć drogę ujścia nadmiaru wody. Naczynie na zimnym poddaszu trzeba też zabezpieczyć przed zamarznięciem.
Przeczytaj również: Jaka odległość między jednostkami pompy ciepła? Sprawdź limity
Sterowanie pompą
Pompa może być załączana przez sterownik kotła, termostat różnicowy albo prosty regulator temperatury na rurze. W inteligentnym domu da się dodać monitoring temperatury, powiadomienie o zaniku pracy lub kontrolę zużycia energii, lecz automatyka domowa nie powinna być jedynym zabezpieczeniem kotła.
Do typowych błędów zaliczam montaż pompy bez filtra, odwrócenie kierunku przepływu, ustawienie osi silnika pionowo, brak zaworów serwisowych oraz odpowietrzanie tylko samych grzejników. Częsty problem stanowi też zbyt wysoki bieg pompy. Instalacja wtedy szumi, zawory termostatyczne drgają, a rachunek za energię rośnie bez realnej poprawy komfortu.Ile kosztuje modernizacja takiej instalacji
Najprostsza pompa obiegowa do małego obiegu kosztuje zwykle około 150-300 zł. Markowe modele elektroniczne często mieszczą się w przedziale 400-700 zł, a bardziej rozbudowane urządzenia mogą kosztować więcej.Sama wymiana pompy o identycznej długości montażowej to zazwyczaj około 300-700 zł za robociznę z dojazdem. Jeżeli trzeba dodać zawory, filtr, śrubunki i odpowietrzyć fragment instalacji, realny koszt prac często rośnie do 550-900 zł. Przeróbka stalowych rur w ciasnej kotłowni może kosztować 800-1500 zł, zależnie od zakresu.
Przed zaakceptowaniem wyceny sprawdzam, czy obejmuje ona spuszczenie i uzupełnienie wody, nowe uszczelnienia, filtr, zawory, podłączenie elektryczne oraz uruchomienie. Sama cena urządzenia nie mówi jeszcze, ile będzie kosztować bezpieczna modernizacja.
Pompa ma pomagać instalacji, a nie zastępować jej zabezpieczenia
Dobrze wykonany montaż zaczyna się od drożnego naczynia wzbiorczego i poprawnej drogi bezpieczeństwa, dopiero później dochodzi wybór pompy. W większości domowych układów rozsądnym punktem wyjścia jest pompa na powrocie, filtr przed urządzeniem, zawory serwisowe, pozioma oś wirnika i spokojne ustawienie najniższego skutecznego biegu.
Jeśli po modernizacji grzejniki nadal są nierówne, pompa hałasuje albo naczynie wyrzuca wodę, nie zwiększam od razu prędkości. Najpierw sprawdzam odpowietrzenie, drożność rur, kierunek przepływu i zabezpieczenia kotła. To właśnie te elementy najczęściej decydują o tym, czy instalacja będzie działać cicho i bezpiecznie przez kolejne sezony.
