Prosty schemat instalacji CO - co trzeba wiedzieć przed montażem?

Miłosz Jasiński .

9 lipca 2026

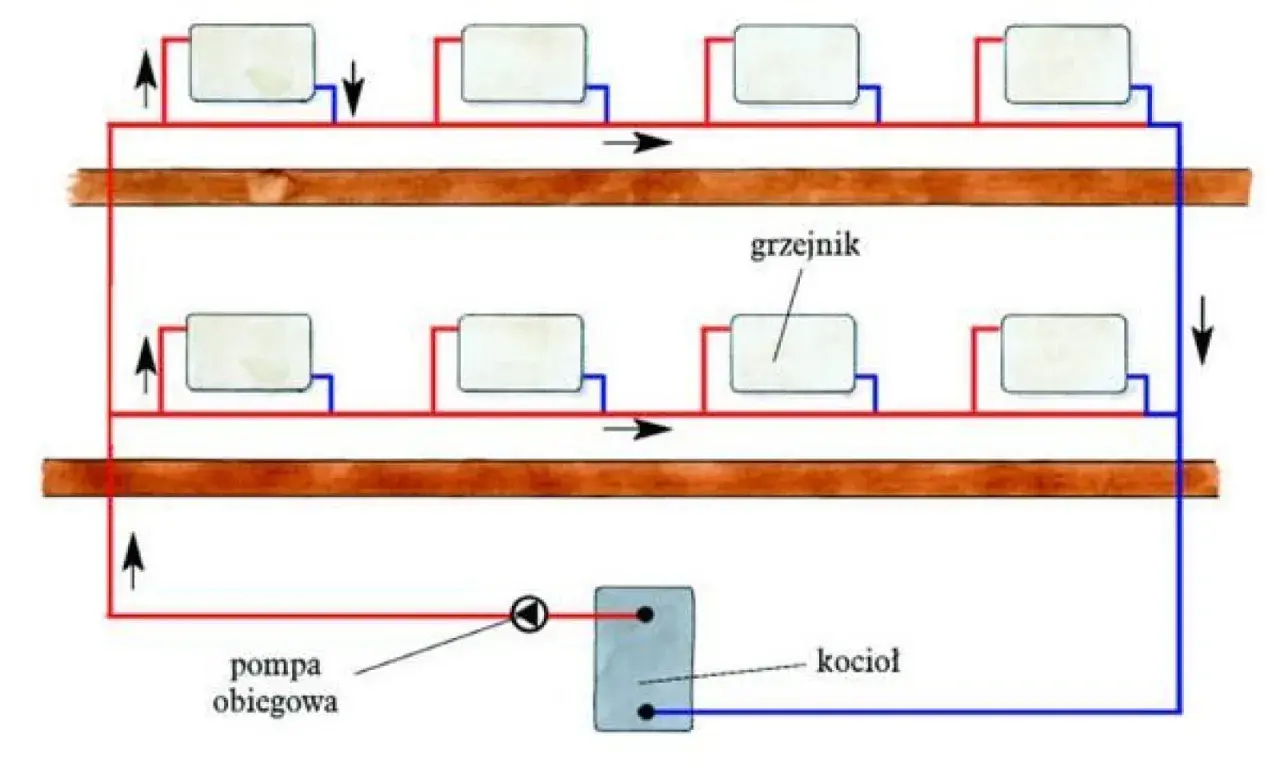

Prosty schemat centralnego ogrzewania: kocioł, pompa obiegowa i grzejniki połączone rurkami.

Gdy instalacja grzewcza ma być prosta, najważniejsze jest poprawne pokazanie drogi wody od źródła ciepła do odbiorników i z powrotem. Poniżej wyjaśniam, jak czytać prosty schemat centralnego ogrzewania, jakie elementy powinny się na nim znaleźć, czym różni się układ otwarty od zamkniętego oraz gdzie najczęściej popełnia się błędy.

Najważniejsze elementy poprawnego układu grzewczego

  • Obieg wody prowadzi od źródła ciepła przez zasilanie, grzejniki lub ogrzewanie podłogowe i przewód powrotny.
  • Pompa obiegowa wymusza przepływ wody w większości współczesnych instalacji.
  • Naczynie wzbiorcze i zawór bezpieczeństwa chronią układ przed skutkami wzrostu temperatury oraz ciśnienia.
  • Grzejniki i podłogówka wymagają innych parametrów pracy, dlatego instalacja mieszana potrzebuje dodatkowego sterowania.
  • Najprostszy schemat nie zastępuje projektu, obliczeń strat ciepła ani montażu przez osobę z odpowiednimi uprawnieniami.

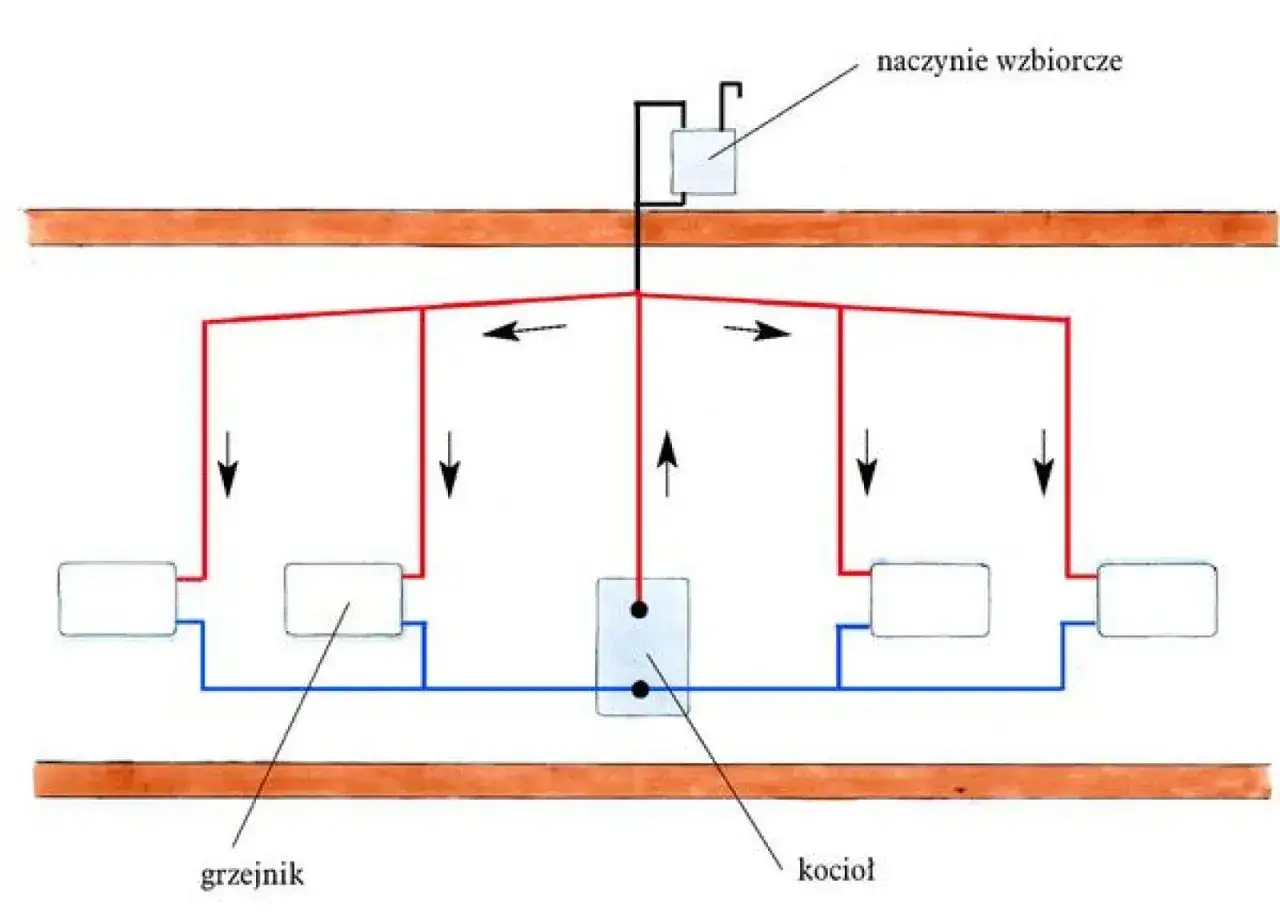

Prosty schemat centralnego ogrzewania: kocioł, grzejniki i naczynie wzbiorcze połączone rurami, pokazujące obieg wody.

Jak czytać prosty schemat instalacji CO

Najłatwiej wyobrazić sobie instalację jako zamkniętą pętlę. Źródło ciepła podgrzewa wodę, pompa kieruje ją przewodem zasilającym do odbiorników, a schłodzona woda wraca przewodem powrotnym. Ten podstawowy układ można przedstawić tak:

[źródło ciepła] → [pompa] → [zasilanie] → [grzejniki / podłogówka]
       ↑                                      ↓
       └──────────── [powrót] ───────────────┘

Na schemacie strzałki pokazują kierunek przepływu, a nie kierunek ogrzewania pomieszczeń. Ciepło oddaje odbiornik, czyli grzejnik, pętla podłogowa albo nagrzewnica, natomiast rury tylko transportują wodę. To rozróżnienie pomaga szybko znaleźć błędne podłączenia.

W typowym domu jednorodzinnym źródłem może być kocioł gazowy, pompa ciepła, kocioł na biomasę albo węzeł cieplny. Sam przebieg obiegu pozostaje podobny, ale zmieniają się wymagane zabezpieczenia, temperatury pracy i sposób regulacji.

Co oznaczają przewody zasilający i powrotny

Zasilanie prowadzi wodę o wyższej temperaturze ze źródła do odbiorników. Powrót odprowadza wodę po oddaniu części energii. W instalacji grzejnikowej różnica temperatur między tymi przewodami często wynosi około 10-20°C, ale dokładne wartości zależą od projektu i rodzaju źródła ciepła.

W instalacji dwururowej każdy grzejnik otrzymuje wodę z przewodu zasilającego i oddaje ją do powrotnego. Taki układ jest łatwy do regulacji i zwykle sprawdza się lepiej niż stare rozwiązania jednorurowe, w których kolejne grzejniki mogą dostawać coraz chłodniejszą wodę.

Z czego składa się podstawowy układ

Najprostszy schemat nie powinien pomijać elementów, które decydują o bezpieczeństwie i możliwości serwisowania. Sam kocioł połączony rurami z grzejnikami to za mało, nawet jeśli na pierwszy rzut oka instalacja działa.

Element Rola w instalacji Na co zwrócić uwagę
Źródło ciepła Podgrzewa wodę grzewczą Moc musi odpowiadać zapotrzebowaniu budynku
Pompa obiegowa Wymusza przepływ wody Za mała nie zapewni przepływu, a za duża może powodować hałas
Grzejniki lub pętle podłogowe Oddają ciepło w pomieszczeniach Ich moc i rozstaw powinny wynikać z obliczeń
Naczynie wzbiorcze Kompensuje rozszerzalność wody W układzie zamkniętym stosuje się zwykle naczynie przeponowe
Zawór bezpieczeństwa Chroni instalację przed nadmiernym ciśnieniem Nie powinien być odcinany od zabezpieczanego urządzenia
Odpowietrzniki Usuwają powietrze z instalacji Potrzebne są szczególnie w najwyższych punktach
Armatura regulacyjna Pozwala ustawić przepływ i temperaturę Obejmuje między innymi zawory termostatyczne i mieszające

W praktyce najczęściej lekceważone są odpowietrzniki, filtry i zawory odcinające. Ich koszt jest niewielki w porównaniu z całą instalacją, ale brak dostępu do nich potrafi bardzo utrudnić późniejszą naprawę albo czyszczenie pompy.

Gdzie umieścić pompę

W wielu nowoczesnych kotłach pompa jest już wbudowana. Jeżeli montuje się ją osobno, trzeba sprawdzić kierunek przepływu, sposób odpowietrzania oraz miejsce montażu zgodne z dokumentacją urządzenia. Pompa powinna pracować w warunkach, które ograniczają ryzyko zapowietrzania i kawitacji, czyli powstawania pęcherzy mogących uszkadzać wirnik.

Nie ma jednej uniwersalnej odpowiedzi, czy pompa powinna znaleźć się na zasilaniu, czy na powrocie. Decyzja zależy od konkretnego źródła ciepła, układu zabezpieczeń i zaleceń producenta. Na schemacie ważniejszy od samego położenia jest prawidłowy kierunek tłoczenia oraz możliwość odcięcia i serwisowania urządzenia.

Układ otwarty czy zamknięty

To jedno z najważniejszych rozróżnień, ponieważ sposób zabezpieczenia instalacji zależy od rodzaju źródła ciepła. W układzie otwartym woda ma kontakt z atmosferą przez otwarte naczynie wzbiorcze, zwykle umieszczone w najwyższym punkcie instalacji. W układzie zamkniętym stosuje się naczynie przeponowe, zawór bezpieczeństwa, manometr oraz odpowiednią armaturę kontrolną. Naczynie przeponowe przyjmuje zmianę objętości wody podczas nagrzewania, dzięki czemu ciśnienie pozostaje w bezpiecznym zakresie.
Cecha Układ otwarty Układ zamknięty
Zabezpieczenie rozszerzalności wody Otwarte naczynie wzbiorcze Naczynie przeponowe
Kontakt wody z powietrzem Tak Nie, poza sytuacjami serwisowymi
Typowe zastosowanie Starsze instalacje i wybrane kotły na paliwo stałe Kotły gazowe, pompy ciepła i nowoczesne instalacje
Ryzyko korozji Zwykle większe z powodu dostępu tlenu Zwykle mniejsze przy prawidłowym napełnieniu

W polskich warunkach technicznych istnieje ograniczenie dotyczące kotłów na paliwo stałe pracujących w układzie zamkniętym. Wyjątek dotyczy urządzeń o mocy nominalnej do 300 kW, które muszą mieć zabezpieczenie umożliwiające odprowadzenie nadmiaru ciepła. W przypadku konkretnego kotła zawsze decydują instrukcja producenta, projekt i wymagania przepisów.

Nie należy samodzielnie przerabiać układu otwartego na zamknięty tylko przez dołożenie naczynia przeponowego. Trzeba przeanalizować źródło ciepła, zawory, zabezpieczenie termiczne, ciśnienie robocze i stan przewodów. Zmiana systemu bez sprawdzenia kotła może stworzyć zagrożenie, a nie poprawić pracę instalacji.

Grzejniki, podłogówka i instalacja mieszana

Grzejniki i ogrzewanie podłogowe mogą korzystać z jednego źródła ciepła, ale nie powinny być bezrefleksyjnie podłączone do tego samego obiegu. Grzejniki często pracują przy wyższej temperaturze wody, natomiast podłogówka wymaga niższych parametrów, zwykle w granicach około 25-40°C na zasilaniu, zależnie od projektu i warunków w budynku.

W instalacji mieszanej potrzebna jest zazwyczaj grupa pompowa z zaworem mieszającym. Jej zadaniem jest obniżenie temperatury wody kierowanej do pętli podłogowych i utrzymanie stabilnego przepływu. Bez tego posadzka może być przegrzewana, a komfort w pomieszczeniu będzie trudny do kontrolowania.

Najprostszy układ z grzejnikami

W małym domu z jednym źródłem ciepła i kilkoma grzejnikami schemat może obejmować kocioł, pompę, przewód zasilający, grzejniki, przewód powrotny, naczynie przeponowe, zawór bezpieczeństwa oraz odpowietrzenie. To rozwiązanie jest czytelne i łatwe w serwisie, pod warunkiem że średnice rur i nastawy zaworów dobrano do przepływu.

Na każdym grzejniku warto przewidzieć zawór termostatyczny. Nie jest to tylko element komfortu. Ogranicza przegrzewanie pomieszczeń i pozwala różnicować temperaturę, na przykład utrzymywać niższą w sypialni oraz wyższą w łazience.

Układ z ogrzewaniem podłogowym

Podłogówka wymaga rozdzielacza, pętli wykonanych z rur grzewczych oraz regulacji przepływu. Długość pętli, rozstaw rur i ich liczba powinny wynikać z obliczeń, a nie z zasady „im więcej rury, tym lepiej”. Zbyt długie pętle zwiększają opory przepływu i utrudniają równomierne grzanie.

W domu z pompą ciepła ogrzewanie płaszczyznowe często dobrze współpracuje z niską temperaturą zasilania. Nie oznacza to jednak, że każda podłogówka będzie działać idealnie. Znaczenie mają izolacja budynku, wykończenie podłogi, sterowanie oraz prawidłowe wyregulowanie przepływów na rozdzielaczu.

Jak sprawdzić schemat przed montażem

Przed rozpoczęciem prac warto przejść po schemacie od źródła ciepła do ostatniego odbiornika i z powrotem. Sam wykonuję taką kontrolę w kilku prostych krokach, bo pozwala wychwycić błędy jeszcze przed zakupem materiałów.

  1. Ustal źródło ciepła i sprawdź, czy może pracować w układzie otwartym lub zamkniętym.
  2. Zaznacz kierunek przepływu na zasilaniu i powrocie.
  3. Dodaj zabezpieczenia, czyli naczynie wzbiorcze, zawór bezpieczeństwa, manometr i odpowietrzenie zgodnie z wymaganiami urządzenia.
  4. Rozdziel obiegi, jeśli w domu są jednocześnie grzejniki, podłogówka, zasobnik c.w.u. albo bufor.
  5. Sprawdź regulację każdego odbiornika, w tym zawory termostatyczne, przepływomierze i automatykę.
  6. Porównaj moc źródła z zapotrzebowaniem budynku, a nie tylko z jego powierzchnią.

Najczęstszy błąd polega na dobieraniu kotła wyłącznie według metrażu. Dom o powierzchni 120 m² może potrzebować zupełnie innej mocy niż starszy, nieocieplony budynek o tej samej powierzchni. Izolacja, wentylacja, okna i temperatura projektowa mają większe znaczenie niż sama liczba metrów.

Przeczytaj również: Gdzie ustawić jednostkę zewnętrzną pompy ciepła?

Błędy, które później trudno naprawić

  • Brak możliwości odcięcia pompy lub elementów armatury podczas serwisu.
  • Zbyt małe średnice przewodów albo nieprawidłowo dobrana pompa.
  • Brak równoważenia hydraulicznego, przez co część grzejników przegrzewa się, a część pozostaje chłodna.
  • Wspólny obieg grzejnikowy i podłogowy bez zaworu mieszającego.
  • Niezaizolowane przewody prowadzone przez zimne pomieszczenia.
  • Umieszczenie czujnika temperatury w miejscu narażonym na słońce, przeciąg albo bezpośrednie źródło ciepła.

W instalacjach z automatyką domową można dodać sterowanie strefowe, czujnik temperatury zewnętrznej i zdalny odczyt parametrów. To przydatne rozszerzenia, ale nie naprawią źle dobranej hydrauliki. Automatyka steruje sprawnym układem, lecz nie zastępuje poprawnego projektu.

Co sprawdzić po uruchomieniu instalacji

Po napełnieniu i odpowietrzeniu instalacji trzeba sprawdzić, czy wszystkie odbiorniki nagrzewają się równomiernie, pompa nie pracuje głośno, a ciśnienie pozostaje stabilne. W układzie zamkniętym warto obserwować manometr podczas zimnego i rozgrzanego systemu, zgodnie z zakresem podanym przez producenta.

Dobrym testem jest obniżenie temperatury na kilku zaworach termostatycznych i sprawdzenie, czy pozostałe grzejniki nadal mają prawidłowy przepływ. Przy podłogówce trzeba skontrolować przepływomierze na rozdzielaczu oraz temperaturę zasilania, ponieważ zbyt gorąca woda może uszkodzić komfort cieplny i wykończenie podłogi.

Niepokojące są odgłosy przelewania, częste dopuszczanie wody, szybkie spadki ciśnienia i nierównomierne grzanie. Takie objawy mogą wskazywać na zapowietrzenie, nieszczelność, źle dobrane naczynie przeponowe albo niewłaściwą regulację. Wtedy lepiej zatrzymać się na diagnostyce, zamiast zwiększać temperaturę kotła lub prędkość pompy na chybił trafił.

Od prostego rysunku do bezpiecznej instalacji

Dobry schemat powinien pokazywać nie tylko kocioł i grzejniki, ale także kierunek przepływu, zabezpieczenia, regulację oraz podział na obiegi. Taki rysunek wystarcza, by zrozumieć zasadę działania systemu i sensownie rozmawiać z instalatorem.

Jeśli schemat ma posłużyć do wykonania nowej instalacji, potraktuj go jako punkt wyjścia, a nie gotowy projekt. Dobór mocy, średnic rur, armatury i zabezpieczeń musi uwzględniać konkretny budynek oraz instrukcję źródła ciepła. To właśnie te szczegóły decydują, czy ogrzewanie będzie tylko działać, czy będzie działać cicho, bezpiecznie i oszczędnie.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Należy prześledzić zamkniętą pętlę od źródła ciepła przez pompę i przewód zasilający do grzejników lub pętli podłogowych, a następnie przewodem powrotnym z powrotem do źródła. Strzałki pokazują kierunek przepływu wody, a nie kierunek oddawania ciepła.
W układzie otwartym woda ma kontakt z atmosferą przez otwarte naczynie wzbiorcze, zwykle umieszczone wysoko. Układ zamknięty wykorzystuje naczynie przeponowe, zawór bezpieczeństwa i manometr; jest typowy między innymi dla kotłów gazowych, pomp ciepła i nowoczesnych instalacji. Nie wolno zmieniać układu samodzielnie bez sprawdzenia źródła ciepła, zabezpieczeń i wymagań producenta.
Grzejniki często pracują przy wyższej temperaturze, natomiast ogrzewanie podłogowe wymaga zwykle około 25-40°C na zasilaniu. W instalacji mieszanej zazwyczaj stosuje się grupę pompową z zaworem mieszającym, który obniża temperaturę wody kierowanej do pętli podłogowych i stabilizuje przepływ.
Trzeba ustalić rodzaj źródła ciepła, zaznaczyć kierunek przepływu, uwzględnić naczynie wzbiorcze, zawór bezpieczeństwa, manometr i odpowietrzenie oraz rozdzielić obiegi grzejników, podłogówki, zasobnika c.w.u. lub bufora. Należy też sprawdzić regulację odbiorników i dobrać moc źródła na podstawie zapotrzebowania budynku, a nie wyłącznie jego powierzchni.
