Najczęściej sprawdza się rozstaw 15 cm, ale szczegóły zależą od budynku
- 15 cm to uniwersalny rozstaw dla większości pomieszczeń mieszkalnych.
- 10 cm sprawdza się przy dużych stratach ciepła, w łazienkach i przy niskiej temperaturze zasilania.
- 20 cm można stosować w dobrze ocieplonych pomieszczeniach o mniejszym zapotrzebowaniu na ciepło.
- Rozstaw mierzy się od osi jednej rury do osi drugiej, a nie między ich zewnętrznymi krawędziami.
- Dla rury 16 x 2 mm pojedyncza pętla ma zwykle około 80-100 m, choć ostateczną długość powinien określić projekt.
Najczęściej sprawdza się rozstaw 15 cm
W typowym domu jednorodzinnym z dobrą izolacją cieplną zacząłbym od 15 cm między rurami. Taki układ zapewnia równomierne oddawanie ciepła, nie wymaga przesadnej ilości materiału i dobrze współpracuje zarówno z kotłem kondensacyjnym, jak i pompą ciepła.
Nie traktuję jednak tej wartości jako sztywnej reguły. Rozstaw 10 cm zwiększa moc cieplną podłogi przy tej samej temperaturze wody, natomiast 20 cm ogranicza zużycie rury i skraca montaż. Różnica jest odczuwalna nie tylko podczas budowy, lecz także w późniejszej regulacji instalacji.
| Rozstaw rur | Typowe zastosowanie | Orientacyjne zużycie rury |
|---|---|---|
| 10 cm | Łazienki, strefy przy zimnych ścianach, budynki o większych stratach ciepła | około 10 m/m² |
| 15 cm | Większość pokoi, salonów i domów energooszczędnych | około 6,7 m/m² |
| 20 cm | Dobrze ocieplone pomieszczenia o małym zapotrzebowaniu na ciepło | około 5 m/m² |
| 25-30 cm | Tylko wybrane, mało wymagające strefy i rozwiązania wynikające z projektu | około 3,3-4 m/m² |
Podane wartości są orientacyjne i nie obejmują przewodów doprowadzających do rozdzielacza. W praktyce przyjmuję, że 15 cm jest bezpiecznym punktem wyjścia, ale w łazience lub przy dużych przeszkleniach często zagęszczam rury do 10 cm.
Od czego zależy właściwy odstęp między rurami
Straty ciepła pomieszczenia
Najważniejszy jest bilans cieplny, czyli ilość ciepła, którą pomieszczenie traci przez ściany, okna, strop i podłogę. Salon z dużym przeszkleniem, pokój nad nieogrzewanym garażem czy łazienka przy ścianie zewnętrznej potrzebują zwykle gęstszego ułożenia rur niż środkowa sypialnia.
W strefach brzegowych, czyli w pasach przy ścianach zewnętrznych i oknach, można zastosować mniejszy rozstaw. Nie chodzi o zagęszczanie całej podłogi bez powodu, tylko o wyrównanie miejsc, w których ucieka więcej ciepła.
Źródło ciepła i temperatura zasilania
Pompa ciepła pracuje najefektywniej przy niskiej temperaturze zasilania, dlatego często łączy się ją z rozstawem 10-15 cm. Gęściej ułożone rury pozwalają uzyskać potrzebną moc bez podnoszenia temperatury wody, co pomaga utrzymać dobrą sprawność systemu.
Przy kotle kondensacyjnym możliwości są nieco większe, ale nie oznacza to, że można dowolnie zwiększać temperaturę zasilania. Podłogówka ma działać łagodnie i równomiernie, a nie nadrabiać błędy projektowe bardzo gorącą wodą.
Rodzaj wykończenia podłogi
Gres i płytki ceramiczne dobrze przewodzą ciepło, więc przy takim wykończeniu łatwiej uzyskać oczekiwaną moc. Drewno, grube panele albo niewłaściwy podkład stawiają większy opór, dlatego potrzebny może być mniejszy rozstaw rur lub dokładniejsze obliczenia.
Przed wykonaniem instalacji sprawdzam zawsze zalecenia producenta podłogi. Sama rura może być ułożona prawidłowo, a mimo to ogrzewanie będzie działać słabo, jeśli na wierzchu znajdzie się zbyt izolacyjna warstwa wykończeniowa.
Izolacja pod ogrzewaniem
Jeżeli pod jastrychem znajduje się odpowiednio gruba izolacja, większość energii kieruje się do pomieszczenia. Przy słabej izolacji nawet bardzo gęsty rozstaw nie rozwiąże problemu, bo część ciepła będzie uciekać w dół. Więcej rur nie zastąpi poprawnie wykonanej izolacji.
Jak rozplanować pętle, żeby podłoga grzała równo

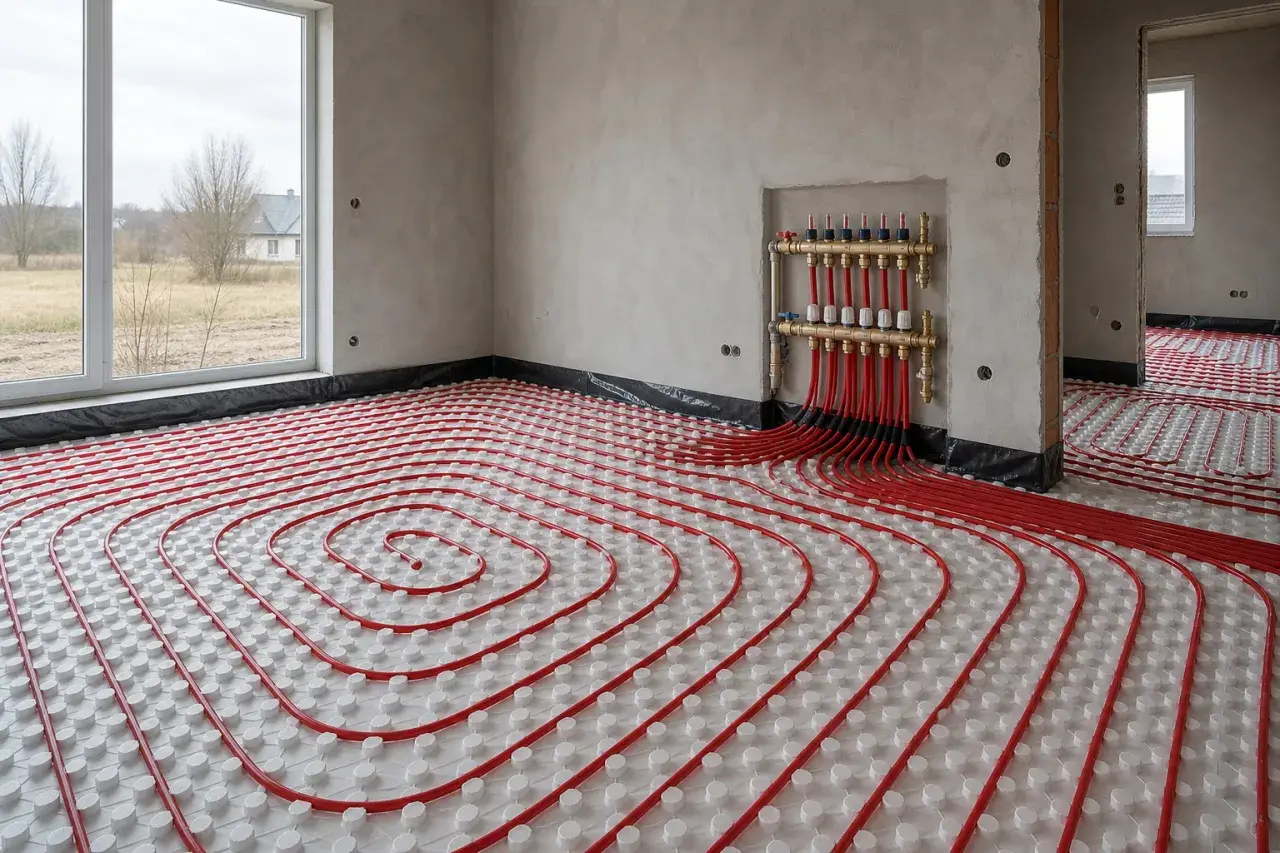

Najczęściej polecam układ spiralny, nazywany też ślimakowym. Rura zasilająca biegnie wtedy obok powrotnej, dzięki czemu cieplejsza i chłodniejsza część obiegu sąsiadują ze sobą. Efektem jest bardziej równomierna temperatura powierzchni niż przy prostym układzie meandrowym.Meander może mieć sens w wąskich, długich pomieszczeniach albo w strefach, w których celowo chcemy mocniej dogrzać jedną stronę. Trzeba jednak pamiętać, że początek pętli jest wyraźnie cieplejszy od jej końca. Przy źle dobranym kierunku prowadzenia rur może to powodować odczuwalne różnice temperatury.
Gdzie nie prowadzić rur
Rur nie układa się pod stałą zabudową kuchenną, dużymi szafami w zabudowie, wanną bez przestrzeni pod spodem ani innymi elementami, których nie planuje się przesuwać. W tych miejscach ciepło nie poprawi komfortu, a może niepotrzebnie obciążać instalację.
W kuchni zachowuję jednak ostrożność. Jeśli układ mebli nie jest jeszcze pewny, zbyt duże wyłączenie powierzchni może później ograniczyć możliwość zmian. Najlepszy kompromis to dokładny rzut zabudowy i pozostawienie ogrzewania tylko tam, gdzie faktycznie będzie potrzebne.
Przeczytaj również: Jaka odległość między jednostkami pompy ciepła? Sprawdź limity
Odległość od ścian i przejścia przez dylatacje
Pierwszy przewód prowadzi się zwykle kilka do kilkunastu centymetrów od ściany, zgodnie z projektem oraz systemem montażowym. Przy ścianach zewnętrznych można zaplanować gęstszą strefę brzegową, ale nie powinno się układać rury bezpośrednio przy przegrodzie.
Rury przechodzące przez dylatacje zabezpiecza się odpowiednią tuleją lub peszlem. To drobny szczegół, który chroni przewód przed naprężeniami wynikającymi z pracy jastrychu. Właśnie takie detale często decydują o bezproblemowej eksploatacji przez lata.
Ile rury potrzeba i jak uniknąć zbyt długich obiegów
Przybliżoną długość rury można oszacować, dzieląc powierzchnię przez rozstaw wyrażony w metrach. Dla pomieszczenia o powierzchni 20 m² i rozstawie 15 cm wychodzi około 133 m rury, zanim doliczymy dojście do rozdzielacza i zapas na zakręty. Taka powierzchnia powinna więc zostać podzielona na co najmniej dwie pętle.
Dla popularnej rury 16 x 2 mm często przyjmuje się obiegi o długości około 80-100 m. Nie warto bezrefleksyjnie przekraczać tej wartości, ponieważ długa pętla stawia większy opór przepływu i trudniej ją prawidłowo wyregulować. Granica dopuszczalna zależy od średnicy rury, przepływu, pompy oraz projektu hydraulicznego.
| Powierzchnia ogrzewana | Rozstaw 10 cm | Rozstaw 15 cm | Rozstaw 20 cm |
|---|---|---|---|
| 10 m² | około 100 m | około 67 m | około 50 m |
| 15 m² | około 150 m | około 100 m | około 75 m |
| 20 m² | około 200 m | około 133 m | około 100 m |
To wyliczenie pokazuje, dlaczego w dużych pokojach potrzebnych jest kilka obiegów. Każda pętla powinna mieć zbliżoną długość do pozostałych w danej strefie, a rozdzielacz musi umożliwiać regulację przepływu. Bez równoważenia hydraulicznego jedna część domu może być przegrzana, podczas gdy inna pozostanie chłodna.
Gęstszy rozstaw oznacza też wyższe zużycie materiału. Przejście z 20 na 10 cm zwiększa orientacyjne zużycie rury z około 5 do 10 m na metr kwadratowy, czyli niemal dwukrotnie. Dlatego zagęszczanie całej instalacji bez obliczeń jest kosztowne i nie zawsze daje proporcjonalną korzyść.
Błędy, które później trudno naprawić
Najczęściej spotykam się z układaniem rur „na oko”, bez obliczenia zapotrzebowania na ciepło i bez sprawdzenia długości pętli. Taki montaż może początkowo działać, ale problemy wychodzą przy mrozie, zmianie źródła ciepła albo próbie zastosowania automatyki strefowej.
- Jednakowy rozstaw w całym domu, mimo różnych strat ciepła w pomieszczeniach.
- Zbyt długie pętle, których nie da się prawidłowo wyregulować.
- Brak zdjęć instalacji przed wykonaniem wylewki.
- Prowadzenie rur pod stałą zabudową bez realnej potrzeby.
- Zbyt mała ilość izolacji pod ogrzewaniem.
- Brak próby ciśnieniowej przed zalaniem rur jastrychem.
- Układanie rur zbyt blisko siebie przy użyciu wysokiej temperatury zasilania.
Przed wylaniem posadzki wykonuję dokumentację zdjęciową z widocznymi wymiarami od ścian. Taki plan później pomaga bezpiecznie wiercić w podłodze, zamontować drzwi albo sprawdzić przebieg przewodów podczas remontu.
Po ułożeniu rur instalację trzeba poddać próbie szczelności, a uruchamianie ogrzewania przeprowadzić stopniowo. Świeży jastrych potrzebuje czasu, by wyschnąć. Szybkie rozgrzanie posadzki może doprowadzić do pęknięć, nawet jeśli sam rozstaw rur został dobrany prawidłowo.
Dobry rozstaw ułatwia także sterowanie ogrzewaniem
Równomiernie zaprojektowane pętle dobrze współpracują z automatyką. Siłowniki na rozdzielaczu, czujniki temperatury i sterowanie pogodowe mogą wtedy korygować pracę instalacji bez ciągłego przegrzewania poszczególnych pomieszczeń.Trzeba tylko pamiętać, że podłogówka ma dużą bezwładność. Nie reaguje tak szybko jak grzejnik, dlatego częste gwałtowne włączanie i wyłączanie obiegów nie jest dobrym sposobem sterowania. Lepsza jest spokojna regulacja temperatury i odpowiednio ustawione przepływy.
W praktyce przyjąłbym prostą zasadę: 15 cm w standardowych pokojach, 10 cm w miejscach o większym zapotrzebowaniu na ciepło i 20 cm tylko tam, gdzie pozwala na to bilans cieplny. Ostateczny rozstaw powinien wynikać z projektu, rodzaju podłogi, izolacji i parametrów źródła ciepła, a nie wyłącznie z przyzwyczajeń wykonawcy.
Najważniejsza decyzja zapada przed wylaniem posadzki
Jeżeli mam wskazać jedną rzecz, na której nie warto oszczędzać, jest nią prawidłowe rozplanowanie pętli. Sam rozstaw 10 albo 15 cm nie zagwarantuje komfortu, jeśli obiegi będą za długie, izolacja zbyt słaba, a regulacja hydrauliczna pominięta.
Najbezpieczniejszy wariant dla większości nowych domów to dokładny projekt, rury 16 x 2 mm, rozstaw około 15 cm oraz zagęszczenie przy strefach brzegowych i w łazienkach. Taki układ daje rozsądny kompromis między kosztami, mocą grzewczą, równomiernością temperatury i późniejszą współpracą z automatyką domową.
