Dobry schemat ogrzewania podłogowego pokazuje nie tylko przebieg rur, ale też drogę wody od źródła ciepła do rozdzielacza, pętli i powrotu. W tym poradniku wyjaśniam, jak czytać taki układ, jakie elementy powinny się w nim znaleźć, czym różni się meander od spirali oraz gdzie najczęściej popełnia się błędy. Uwzględniam również sterowanie, współpracę z pompą ciepła i praktyczne zasady odbioru instalacji.
Dobry układ rur to dopiero początek sprawnej podłogówki
- Rozdzielacz dzieli instalację na niezależne pętle i umożliwia regulację przepływu.
- Układ spiralny zwykle zapewnia bardziej równomierną temperaturę podłogi niż klasyczny meander.
- Pętla z rury 16 x 2 mm ma najczęściej około 60-100 m, ale jej długość trzeba dobrać obliczeniowo.
- Temperatura zasilania podłogówki wynosi zwykle około 30-45°C, zależnie od budynku i źródła ciepła.
- Przed zalaniem jastrychem trzeba wykonać próbę szczelności, opisać pętle i sprawdzić ich przepływy.

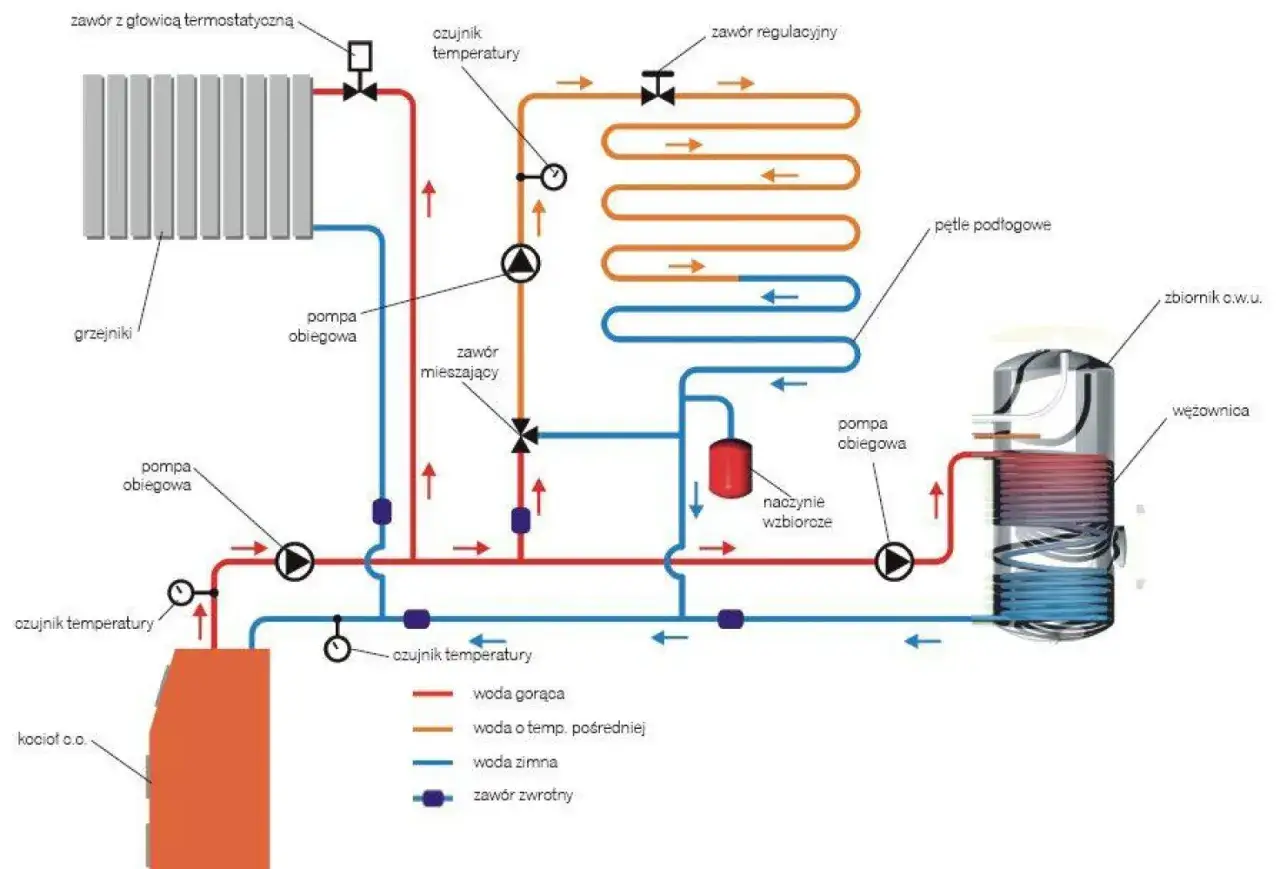

Jak wygląda kompletny schemat ogrzewania podłogowego
Najprościej wyobrazić sobie tę instalację jako zamkniętą drogę dla wody grzewczej. Źródło ciepła podgrzewa wodę, pompa kieruje ją do rozdzielacza, a rozdzielacz rozprowadza ją do kilku pętli zatopionych w podłodze. Po oddaniu energii woda wraca przewodem powrotnym do źródła.
źródło ciepła
|
pompa obiegowa / grupa mieszająca
|
rozdzielacz zasilający
| | |
pętla 1 pętla 2 pętla 3
| | |
rozdzielacz powrotny
|
powrót do źródła ciepła
W praktyce schemat obejmuje także zawory odcinające, odpowietrznik, zawór spustowy, rotametry i siłowniki. Rotametr pokazuje przepływ w danej pętli, a siłownik otwiera lub zamyka ją na sygnał z termostatu pokojowego. Brak któregoś z tych elementów nie zawsze uniemożliwia pracę systemu, ale często utrudnia jego regulację i późniejszy serwis.
Wodne ogrzewanie podłogowe
W wariancie wodnym rury grzewcze układa się na izolacji termicznej i przykrywa jastrychem cementowym albo anhydrytowym. To rozwiązanie dobrze współpracuje z pompą ciepła, kotłem kondensacyjnym i kotłem elektrycznym, ponieważ działa na stosunkowo niskiej temperaturze.
Jeżeli w domu są także grzejniki, trzeba sprawdzić temperatury obu obiegów. Grzejniki mogą wymagać znacznie cieplejszej wody, dlatego często stosuje się grupę pompowo-mieszającą, która obniża temperaturę zasilania podłogi. Przy instalacji opartej wyłącznie na pompie ciepła dodatkowe mieszanie nie zawsze jest potrzebne, ale decyzja powinna wynikać z projektu i parametrów urządzenia.
Elektryczne ogrzewanie podłogowe
W systemie elektrycznym zamiast rur wodnych stosuje się przewody grzejne, maty albo folie. Nie ma tu rozdzielacza hydraulicznego ani pompy, za to potrzebne są termostaty, czujniki podłogowe i właściwie dobrane zabezpieczenia elektryczne.
To dobry wybór do pojedynczej łazienki, kuchni lub strefy wejściowej, szczególnie podczas remontu. Przy ogrzewaniu całego domu trzeba jednak dokładnie policzyć moc i koszty eksploatacji, ponieważ sama prostota montażu nie przesądza o opłacalności.
Warstwy podłogi decydują o tym, gdzie ucieka ciepło

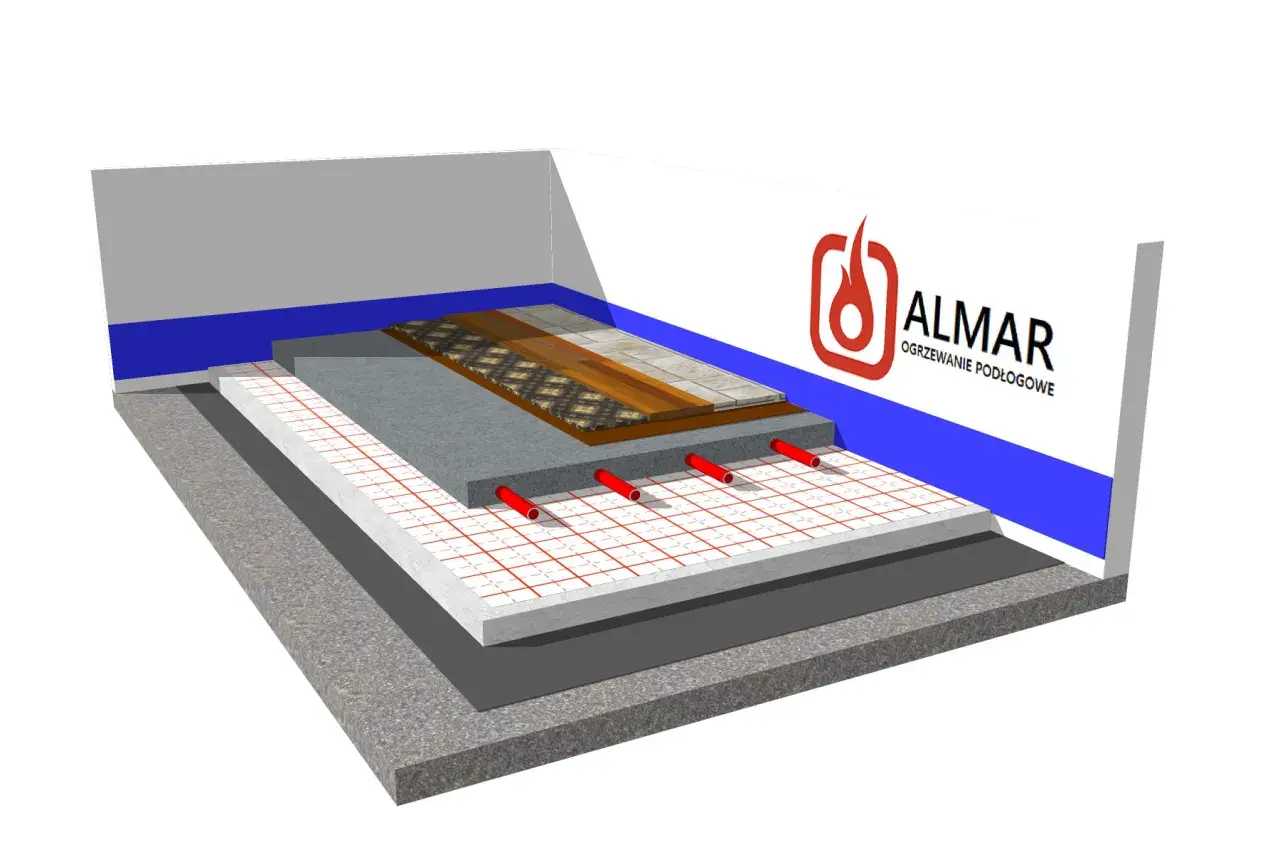

Sam przebieg rur nie wystarczy, jeśli podłoga ma źle przygotowane warstwy. Typowy przekrój zaczyna się od stropu lub podłoża, na którym układa się izolację cieplną. Jej zadaniem jest skierowanie energii do pomieszczenia, a nie do garażu, gruntu czy lokalu znajdującego się poniżej.
- podłoże konstrukcyjne,
- izolacja termiczna, najczęściej płyty styropianowe przeznaczone do ogrzewania podłogowego,
- folia lub warstwa systemowa z oznaczoną siatką,
- rury grzewcze,
- jastrych z taśmą brzegową,
- klej i warstwa wykończeniowa, na przykład płytki albo odpowiednie panele.
Taśma brzegowa oddziela jastrych od ścian i pozwala mu nieznacznie pracować podczas nagrzewania. Jej pominięcie może zwiększyć ryzyko pęknięć przy krawędziach pomieszczenia. Z mojego doświadczenia wynika, że inwestorzy częściej skupiają się na rodzaju rury niż na ciągłości izolacji i dylatacji, choć to właśnie te mniej efektowne elementy często decydują o trwałości podłogi.
Grubość jastrychu nie powinna być ustalana na oko. Dla rur o średnicy około 16 mm często spotyka się warstwę przykrywającą rurę rzędu kilku centymetrów, ale dokładne minimum zależy od rodzaju posadzki, zaprawy i zaleceń producenta. Za gruba wylewka zwiększa bezwładność, a zbyt cienka może nie zapewnić odpowiedniej wytrzymałości i równomiernego rozprowadzania ciepła.
Układ rur trzeba dobrać do kształtu i strat ciepła
Na rysunkach instalacji najczęściej zobaczysz dwa sposoby prowadzenia przewodów. Każdy działa, ale nie daje identycznego rozkładu temperatury.
Układ spiralny, czyli ślimak
W układzie spiralnym rura zasilająca biegnie obok rury powrotnej. Dzięki temu cieplejsze i chłodniejsze fragmenty pętli sąsiadują ze sobą, a temperatura podłogi jest zwykle bardziej wyrównana. To rozwiązanie najczęściej wybieram do regularnych pomieszczeń, salonów i sypialni.
Spirala dobrze sprawdza się także przy ścianach zewnętrznych i dużych przeszkleniach, gdzie można zagęścić rozstaw rur. Trzeba jednak zaplanować trasę tak, aby nie powstały ostre załamania i aby długość pętli nie przekroczyła wartości dopuszczalnej dla zastosowanej średnicy.
Układ meandrowy
Meander prowadzi rurę równoległymi pasami od jednej strony pomieszczenia do drugiej. Jest łatwiejszy do rozrysowania w wąskich lub wydłużonych wnętrzach, lecz początek pętli jest wyraźnie cieplejszy od jej końca. Dlatego zasilanie warto prowadzić wzdłuż ściany zewnętrznej albo dużego okna, gdzie zapotrzebowanie na ciepło jest większe.
W praktyce często łączy się oba sposoby. Przy nieregularnych pomieszczeniach można zastosować fragment spiralny i fragment meandrowy, zamiast próbować wtłoczyć całą powierzchnię w jeden idealny wzór.
Rozstaw i długość pętli
Typowy rozstaw rur wynosi około 10-20 cm. Mniejszy stosuje się w strefach brzegowych, łazienkach i przy dużych przeszkleniach, a większy w dobrze ocieplonych częściach pomieszczeń. Ostateczna wartość zależy od obliczonego obciążenia cieplnego, rodzaju podłogi i temperatury zasilania.
Dla popularnej rury 16 x 2 mm pętle często mają około 60-100 m. Nie jest to jednak uniwersalna recepta. Zbyt długa pętla zwiększa opory przepływu i może powodować problemy z równoważeniem, a zbyt krótka oznacza więcej wyprowadzeń na rozdzielaczu oraz większą liczbę elementów do regulacji.
| Obszar | Praktyczna zasada | Dlaczego ma znaczenie |
|---|---|---|
| Strefa przy oknie | Gęstszy rozstaw rur | Ogranicza chłodniejsze pasy przy przeszkleniu |
| Środek salonu | Zwykle większy rozstaw | Zmniejsza zużycie materiału bez utraty komfortu |
| Łazienka | Gęsty układ, także poza miejscem stałej zabudowy | Pomaga uzyskać wyższą temperaturę odczuwalną |
| Kuchnia | Bez rur pod stałymi szafkami | Nie ogrzewamy przestrzeni, która nie oddaje ciepła do pomieszczenia |
Rozdzielacz i automatyka tworzą centrum całego układu
Rozdzielacz powinien znajdować się w miejscu dostępnym do regulacji, najlepiej możliwie centralnie względem obsługiwanych pomieszczeń. Każda pętla powinna mieć oznaczenie, które pozwala bez zgadywania ustalić, czy zasila salon, sypialnię, czy łazienkę.
Na belce zasilającej zwykle znajdują się przepływomierze, a na powrotnej zawory regulacyjne. Wstępne ustawienie przepływów wykonuje się według projektu. Późniejsze korekty są normalne, ale kręcenie wszystkimi zaworami bez pomiaru często tylko przenosi problem z jednego pomieszczenia do drugiego.
Przeczytaj również: Jak ustawić ogrzewanie podłogowe, by działało oszczędnie?
Sterowanie pokojowe
Termostat mierzy temperaturę w pomieszczeniu i przekazuje sygnał do listwy sterującej. Listwa uruchamia siłownik na odpowiedniej pętli. W prostym systemie wystarczy regulacja temperatury, natomiast w instalacji z automatyką domową można dodać harmonogramy, czujnik otwarcia okna, zdalną zmianę nastaw i blokadę przegrzewania.
Podłogówka ma dużą bezwładność. Nie reaguje tak szybko jak grzejnik, więc częste obniżanie temperatury o kilka stopni zwykle nie daje spektakularnych oszczędności. Lepszy efekt przynosi stabilna temperatura, pogodowe sterowanie źródłem ciepła i rozsądnie ustawiona korekta pokojowa.
Przy pompach ciepła szczególnie dobrze działa niska temperatura zasilania i ciągła, spokojna praca. Ustawianie bardzo wysokiej temperatury wody po to, aby podłoga szybciej się nagrzała, może pogorszyć sprawność urządzenia i zwiększyć zużycie energii.
Najczęstsze błędy wychodzą dopiero po zalaniu posadzki
Najdroższe pomyłki nie zawsze wynikają z wadliwych materiałów. Często problemem jest brak dokumentacji przed zakryciem instalacji. Przed wykonaniem jastrychu trzeba mieć zdjęcia przebiegu rur, opis pętli i potwierdzenie próby szczelności.
- Brak projektu lub obliczeń i układanie rur według samego doświadczenia wykonawcy.
- Zbyt długie pętle, których nie da się prawidłowo wyregulować.
- Układanie rur pod stałą zabudową kuchenną, szafami wnękowymi albo wanną.
- Brak taśmy brzegowej i dylatacji w dużych lub nieregularnych pomieszczeniach.
- Nieciągła izolacja albo mostki przy przejściach między pomieszczeniami.
- Brak próby ciśnieniowej przed przykryciem rur.
- Ustawienie jednakowego przepływu na wszystkich pętlach niezależnie od ich długości i obciążenia.
wykonuje się przed zakryciem instalacji, zgodnie z projektem i instrukcją systemu. Podczas wykonywania jastrychu rury powinny być zabezpieczone i zwykle pozostawać pod ciśnieniem próbnym, ponieważ ewentualne uszkodzenie można wtedy szybciej zauważyć.
Nie polecam też bezrefleksyjnego przenoszenia schematu z jednego domu do drugiego. Ten sam rozstaw rur może działać dobrze w nowym, energooszczędnym budynku, a okazać się niewystarczający w starszym domu z dużymi stratami ciepła. Projekt powinien wynikać z zapotrzebowania pomieszczeń, a nie tylko z metrażu i liczby rolek rury kupionych na budowie.
Jak sprawdzić schemat przed rozpoczęciem prac
Przed podpisaniem umowy lub rozpoczęciem montażu proszę wykonawcę o prosty rysunek z zaznaczonym źródłem ciepła, rozdzielaczem, numerami pętli, ich długością i przeznaczeniem. Nie musi to być skomplikowany projekt wykonawczy, ale powinno być jasne, która pętla ogrzewa konkretną strefę.
Sprawdzam także, czy w schemacie uwzględniono sposób regulacji temperatury, miejsce prowadzenia przewodów do termostatów oraz dostęp do rozdzielacza. W domu z automatyką warto od razu przewidzieć zasilanie listwy, miejsce na moduł komunikacyjny i możliwość późniejszego serwisu.
Jeżeli wszystkie pomieszczenia mają podobne zapotrzebowanie, prosty układ z jednym rozdzielaczem może być wystarczający. Przy dużym domu, kilku kondygnacjach, różnych źródłach ciepła albo połączeniu podłogówki z grzejnikami trzeba już dokładniej przeanalizować hydraulikę, średnice przewodów i sposób pracy pomp.
Najbardziej praktyczna zasada brzmi prosto: najpierw policzyć, potem rozrysować, a dopiero na końcu kupować materiały. Dobrze przygotowany schemat ogranicza liczbę niespodzianek, ułatwia regulację i zostaje cenną dokumentacją na czas późniejszego remontu.
