Zawór równoważący na zasilaniu czy powrocie?

Maksymilian Kołodziej .

1 czerwca 2026

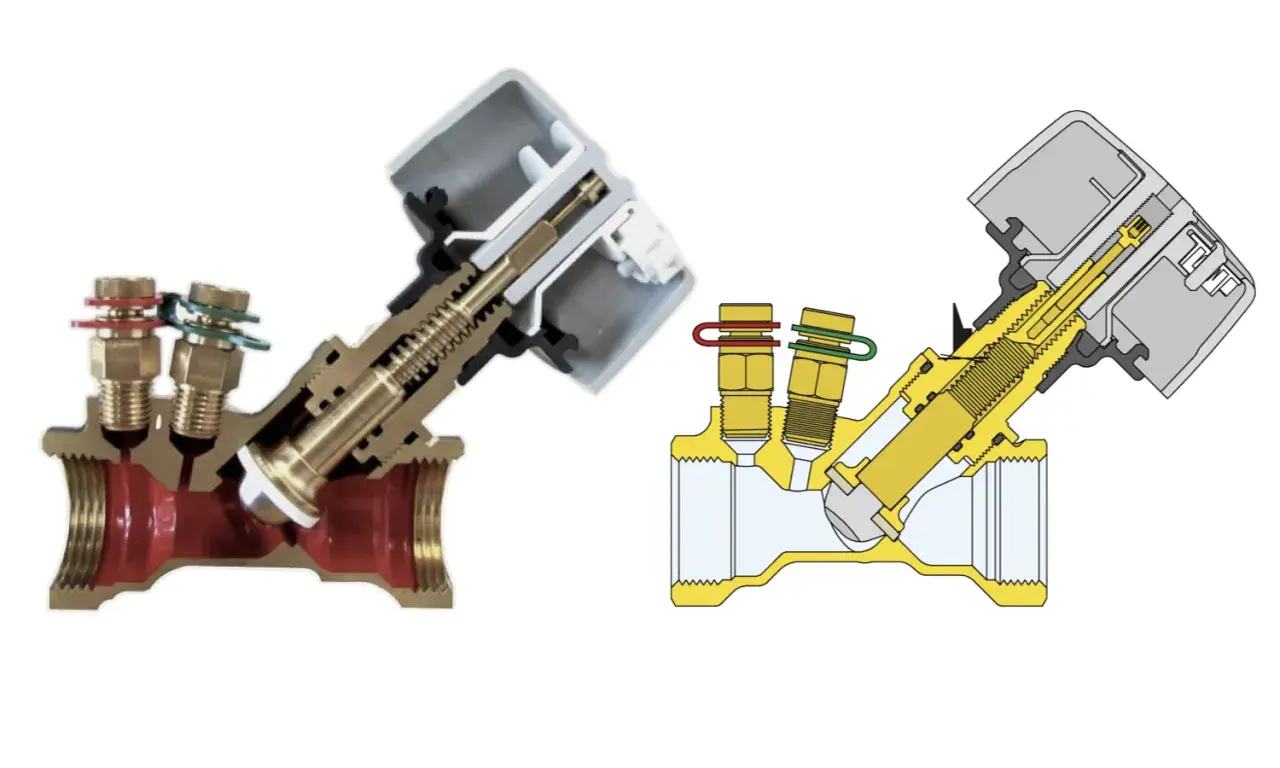

Przekroje zaworu równoważącego na zasilaniu lub powrocie. Widoczne dwa modele: jeden rzeczywisty, drugi schematyczny.
Gdy jedna gałąź ogrzewania przegrzewa pomieszczenie, a druga pozostaje niedogrzana, problem często leży w nierównym przepływie wody. Dylemat, czy zawór równoważący zamontować na zasilaniu, czy na powrocie, rozstrzygam przede wszystkim na podstawie rodzaju zaworu, temperatury pracy i możliwości późniejszej regulacji. Poniżej pokazuję, które miejsce zwykle sprawdza się najlepiej, kiedy można odstąpić od tej zasady i jak uniknąć błędów montażowych.

Najważniejsze zasady wyboru miejsca montażu

  • Hydraulicznie oba miejsca działają, ponieważ przez zasilanie i powrót tej samej gałęzi płynie identyczna ilość wody.
  • Ręczny zawór równoważący najczęściej trafia na powrót, gdzie panuje niższa temperatura i zwykle łatwiej ograniczyć hałas oraz niestabilność przepływu.
  • Zawory automatyczne często tworzą parę: regulator różnicy ciśnień montuje się na powrocie, a zawór współpracujący na zasilaniu.
  • Kierunek strzałki na korpusie i wymagane odcinki proste są ważniejsze niż sama nazwa przewodu.
  • Dobór wykonuje się według przepływu i współczynnika Kv, a nie wyłącznie na podstawie średnicy rury.

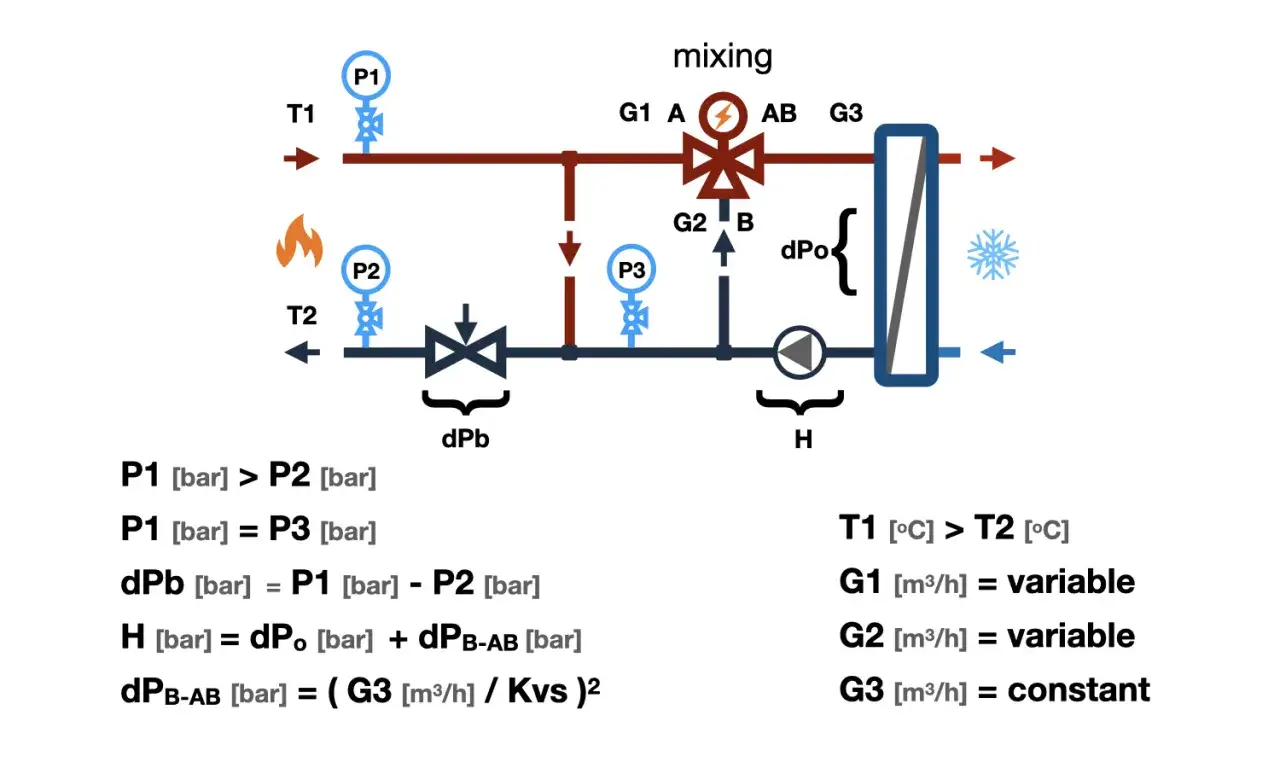

Schemat instalacji grzewczej z zaworem równoważącym na zasilaniu lub powrocie. Pokazuje przepływy, ciśnienia i temperatury.

Na zasilaniu czy na powrocie? Najkrótsza odpowiedź

W typowej instalacji centralnego ogrzewania ręczny zawór równoważący można zamontować zarówno na zasilaniu, jak i na powrocie. Z punktu widzenia hydrauliki nie zmienia to podstawowego zadania zaworu, czyli wprowadzenia odpowiedniego oporu i ograniczenia przepływu w konkretnej gałęzi.

Jeżeli mam wybrać jedno miejsce bez dodatkowych ograniczeń, zwykle wskazuję powrót. Woda jest tam chłodniejsza, zawór pracuje w łagodniejszych warunkach, a ryzyko hałasu i niestabilnej regulacji bywa mniejsze. Nie jest to jednak uniwersalny nakaz. Ostatecznie decydują instrukcja konkretnego modelu, dostęp do punktów pomiarowych i układ całej instalacji.

Miejsce montażu Kiedy ma sens Na co uważać
Powrót Ręczne równoważenie obiegów grzejnikowych, strefowych i gałęzi instalacji Trzeba zachować kierunek przepływu i zapewnić dostęp do nastawy
Zasilanie Ograniczenia miejsca, specjalne zestawy rozdzielaczowe, wymagania projektu Wyższa temperatura może bardziej obciążać element regulacyjny
Zasilanie i powrót Układy z automatycznym regulatorem różnicy ciśnień Nie wolno zamieniać miejsc elementów tworzących jedną parę

Największy błąd polega na traktowaniu lokalizacji zaworu jako jedynego warunku poprawnej pracy. Nawet najlepiej umieszczony element nie wyrówna przepływów, jeśli jest źle dobrany, zamontowany odwrotnie albo ustawiony bez pomiaru.

Dlaczego powrót jest częstym wyborem

Na powrocie temperatura czynnika grzewczego jest zazwyczaj niższa niż na zasilaniu, więc armatura ma mniejsze obciążenie cieplne. Dla zwykłego ręcznego zaworu nie zawsze przełoży się to na spektakularną różnicę, ale w większej instalacji może oznaczać spokojniejszą pracę i dłuższą żywotność uszczelnień.

Chłodniejszy przewód ułatwia też serwis. Podczas regulacji, demontażu lub wymiany elementu warunki pracy są mniej uciążliwe dla instalatora. Z mojego punktu widzenia to praktyczny argument, szczególnie przy zaworach montowanych w szachtach, kotłowniach i skrzynkach instalacyjnych, gdzie dostęp nigdy nie jest idealny.

Ręczny zawór na powrocie

Ręczny zawór równoważący ma ustaloną nastawę, która ogranicza przepływ przez daną gałąź. Stosuje się go między innymi przy pionach, rozdzielaczach, obiegach grzejnikowych i dodatkowych strefach ogrzewania. Położenie na powrocie jest wygodne, gdy zawór ma służyć przede wszystkim do ustawienia przepływu podczas uruchomienia instalacji.

Nie oznacza to, że zawór na zasilaniu jest błędem. Jeśli projekt przewiduje takie rozwiązanie, a producent dopuszcza montaż w tym miejscu, działanie hydrauliczne pozostaje prawidłowe. Ważniejszy od samej rury jest dostęp do nastawy, możliwość podłączenia urządzenia pomiarowego i zachowanie wymaganych odcinków prostych.

Regulator różnicy ciśnień to inny przypadek

W instalacji ze zmiennym przepływem, na przykład z wieloma zaworami termostatycznymi lub siłownikami strefowymi, stosuje się czasem automatyczny regulator różnicy ciśnień. Taki element stabilizuje ciśnienie w obiegu, gdy kolejne strefy otwierają się i zamykają.

W typowym zestawie regulator montuje się na powrocie, a zawór współpracujący na zasilaniu. Oba elementy łączy cienka rurka impulsowa, która przekazuje informację o ciśnieniu. Tutaj nie można kierować się zasadą „jeden zawór wystarczy”. Zamiana elementów miejscami może sprawić, że układ nie będzie utrzymywał zadanej różnicy ciśnień.

Kiedy montaż na zasilaniu jest rozsądniejszy

Zasilanie wybiera się wtedy, gdy wymaga tego projekt, konstrukcja zestawu albo układ przewodów. Przykładem może być rozdzielacz, w którym fabryczne przepływomierze znajdują się na belce zasilającej. W takiej konfiguracji regulacja odbywa się właśnie po stronie zasilania, ponieważ tam użytkownik może odczytać przepływ dla każdej pętli.

Podobnie wygląda sytuacja z niektórymi zestawami pompowymi i zaworami zintegrowanymi. Producent może dopuścić tylko określony kierunek montażu lub wskazać konkretną pozycję korpusu. W takich przypadkach ogólna reguła dotycząca powrotu ustępuje instrukcji urządzenia.

Ogrzewanie podłogowe

W ogrzewaniu podłogowym przepływ ustawia się zwykle na rozdzielaczu. Przepływomierze pokazują ilość wody kierowanej do poszczególnych pętli, a zawory na belce powrotnej często współpracują z siłownikami termoelektrycznymi. Nie należy więc automatycznie przenosić zasad z instalacji grzejnikowej na podłogówkę.

Jeżeli pętla ma 80 metrów, a druga tylko 45 metrów, krótsza trasa naturalnie stawia mniejszy opór. Bez regulacji pobierze za dużo wody, podczas gdy długa pętla może pozostać niedogrzana. W tym przypadku istotniejsze od pytania o zasilanie i powrót jest ustawienie właściwego przepływu dla każdej pętli.

Przeczytaj również: Zapowietrzony piec gazowy? Objawy i bezpieczne działania

Gdy liczy się temperatura elementu

Na zasilaniu temperatura może być znacznie wyższa, zwłaszcza w instalacji grzejnikowej z parametrem 75/55°C albo w starszym układzie pracującym przy wysokiej temperaturze. Jeśli zawór ma delikatną membranę, siłownik lub element pomiarowy, niższa temperatura powrotu może być dla niego korzystniejsza.

Nie należy jednak samodzielnie przenosić zaworu tylko dlatego, że powrót wydaje się chłodniejszy. Czasami urządzenie jest zaprojektowane do montażu na zasilaniu, a jego charakterystyka regulacyjna została obliczona właśnie dla takiego położenia.

Jak zamontować zawór, żeby regulacja miała sens

Miejsce na rurze to dopiero początek. Prawidłowy montaż obejmuje również dobór średnicy, kierunku przepływu, odcinków prostych i sposobu późniejszego pomiaru. Ja przed regulacją sprawdzam zawsze kilka punktów, bo pominięcie jednego z nich potrafi zniweczyć całą pracę.

  1. Sprawdź strzałkę przepływu na korpusie. Zawór musi pracować zgodnie z kierunkiem wskazanym przez producenta.
  2. Zachowaj odcinki proste przed i za zaworem. W zależności od modelu może być wymagane na przykład 5 średnic rury przed zaworem i 2 za nim, a przy silnych zaburzeniach przepływu nawet około 10 średnic po stronie dopływu.
  3. Nie montuj go bezpośrednio za pompą, kolanem lub zaworem regulacyjnym, jeśli instrukcja wymaga uspokojenia strugi.
  4. Zapewnij dostęp do króćców pomiarowych i pokrętła. Zawór schowany za izolacją albo zabudową utrudni rozruch oraz późniejszą kontrolę.
  5. Zabezpiecz instalację przed zabrudzeniami. Filtr lub separator zanieczyszczeń przed elementem regulacyjnym ogranicza ryzyko zablokowania mechanizmu.
  6. Ustaw zawór na podstawie obliczeń i pomiaru, a nie metodą „na oko”. Pozycja pokrętła nie jest uniwersalną wartością przepływu dla każdej instalacji.

Przepływ można oszacować ze wzoru Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc w kW, a ΔT różnicę temperatur w kelwinach. Dla obiegu o mocy 10 kW i różnicy temperatur 20 K wychodzi około 0,43 m³/h. To dopiero punkt wyjścia do doboru zaworu i nastawy.

Współczynnik Kv opisuje przepływ, jaki zawór przepuszcza przy określonej różnicy ciśnień. Dlatego zaworu nie powinno się dobierać wyłącznie tak, aby miał taki sam rozmiar jak rura. Zbyt duży model może pracować prawie całkowicie otwarty i dawać małą dokładność regulacji, a zbyt mały zwiększy opory i może powodować szum.

Najczęstsze błędy przy równoważeniu instalacji

W praktyce problemy rzadko wynikają z samego wyboru zasilania albo powrotu. Częściej winna jest regulacja wykonana bez znajomości przepływów lub pozostawienie zaworów w przypadkowych pozycjach.

  • Regulowanie tylko jednej gałęzi bez sprawdzenia pozostałych obiegów. Zmiana jednego zaworu wpływa na rozkład ciśnień w całym układzie.
  • Dobór według DN rury zamiast według przepływu, Kv i wymaganej straty ciśnienia.
  • Montaż odwrotnie do strzałki, co może pogorszyć dokładność pomiaru i wywołać niestabilną pracę.
  • Brak odcinków prostych przy pompie, kolanie lub trójniku, czyli w miejscu, gdzie przepływ jest zaburzony.
  • Zakładanie, że zawór termostatyczny zastępuje równoważenie. Termostat reguluje temperaturę w pomieszczeniu, ale nie zapewnia prawidłowego podziału przepływu między wszystkimi gałęziami.
  • Brak ponownej regulacji po zmianach, takich jak wymiana pompy, docieplenie budynku, montaż dodatkowej strefy albo zmiana nastaw automatyki.

Ręczny zawór dobrze sprawdza się w układzie o względnie stałych warunkach pracy. Jeżeli siłowniki często zamykają obiegi, a pompa zmienia wydajność, lepszym rozwiązaniem może być automatyczna stabilizacja różnicy ciśnień. To wyższy koszt i bardziej złożony montaż, ale również większa odporność na zmiany obciążenia.

Jaką decyzję podjąć w konkretnej instalacji

W małej instalacji grzejnikowej z kilkoma stałymi obiegami najczęściej wybrałbym ręczny zawór na powrocie. Jest chłodniej, regulacja pozostaje prosta, a dostęp serwisowy zwykle łatwiejszy. Jeśli jednak rozdzielacz ma fabryczne przepływomierze na zasilaniu, nie ma sensu zmieniać układu tylko po to, by trzymać się ogólnej zasady.

W instalacji z wieloma strefami, głowicami termostatycznymi lub siłownikami sprawdziłbym, czy potrzebny jest regulator różnicy ciśnień. W takim przypadku patrzę na cały zestaw, a nie na pojedynczy zawór. Powrót dla regulatora i zasilanie dla zaworu współpracującego to często prawidłowa konfiguracja, ale zawsze musi wynikać z dokumentacji danego systemu.

Przed zakupem warto przygotować cztery informacje: moc obiegu, zakładany przepływ, różnicę temperatur oraz dostępną różnicę ciśnień. Do tego dochodzi średnica rury, rodzaj czynnika i temperatura maksymalna. Taki zestaw danych jest dla instalatora znacznie cenniejszy niż samo stwierdzenie, że potrzebny jest zawór „do rury DN25”.

Najrozsądniejsza zasada dla domowego ogrzewania

Jeśli instrukcja urządzenia i projekt nie wskazują inaczej, ręczny zawór równoważący zwykle warto umieścić na powrocie. Nie dlatego, że na zasilaniu nie zadziała, lecz dlatego, że powrót często zapewnia łagodniejsze warunki cieplne i wygodniejszy serwis.

Najważniejsza pozostaje jednak poprawna nastawa. Dobrze dobrany i zmierzony zawór na zasilaniu będzie działał lepiej niż przypadkowo ustawiony model na powrocie. W instalacjach sterowanych automatycznie trzeba dodatkowo sprawdzić, czy nie jest potrzebny regulator różnicy ciśnień, ponieważ dopiero całość decyduje o komforcie, hałasie i zużyciu energii.

FAQ - Najczęstsze pytania

Zwykle warto umieścić go na powrocie, ponieważ panuje tam niższa temperatura, a regulacja i serwis są wygodniejsze. Zawór może jednak działać także na zasilaniu, jeśli dopuszcza to producent i projekt instalacji.
Takie rozwiązanie ma sens między innymi wtedy, gdy fabryczne przepływomierze znajdują się na belce zasilającej. Regulacja odbywa się wówczas po stronie zasilania, aby można było odczytać przepływ dla każdej pętli.
Należy zachować kierunek przepływu wskazany strzałką, wymagane odcinki proste oraz dostęp do pokrętła i króćców pomiarowych. Zaworu nie powinno się montować bezpośrednio za pompą, kolanem lub innym elementem zaburzającym przepływ, jeśli instrukcja wymaga uspokojenia strugi.
Dobór powinien uwzględniać przepływ, współczynnik Kv i wymaganą stratę ciśnienia, a nie tylko średnicę rury. Przepływ można wstępnie obliczyć ze wzoru Q = 0,86 × P / ΔT, na przykład dla 10 kW i różnicy temperatur 20 K wynosi około 0,43 m³/h.
