Gdy sterownik pokazuje alarm przegrzania albo trzeba wymienić sondę, najważniejsze jest szybkie rozpoznanie właściwego elementu. Pytanie, gdzie jest czujnik temperatury podajnika, ma zwykle prostą odpowiedź, ale dokładne miejsce zależy od konstrukcji kotła, rodzaju palnika i zastosowanego sterownika. Poniżej pokazuję, jak go znaleźć, odróżnić od innych czujników i sprawdzić bez niepotrzebnego rozbierania urządzenia.
Najczęściej czujnik znajduje się na metalowej rurze podajnika
- Miejsce montażu to zwykle rura ślimaka między zasobnikiem a palnikiem.
- Nie zawsze znajduje się w koszu, mimo że sterownik może nazywać go czujnikiem kosza.
- Dedykowana kieszeń lub tuleja zapewnia lepszy kontakt sondy z metalem.
- Alarm około 70°C jest spotykany w wielu sterownikach, ale próg zależy od producenta.
- Nie wolno omijać czujnika, ponieważ chroni zasobnik przed cofnięciem żaru.
Najczęściej czujnik jest na rurze podajnika, nie w koszu

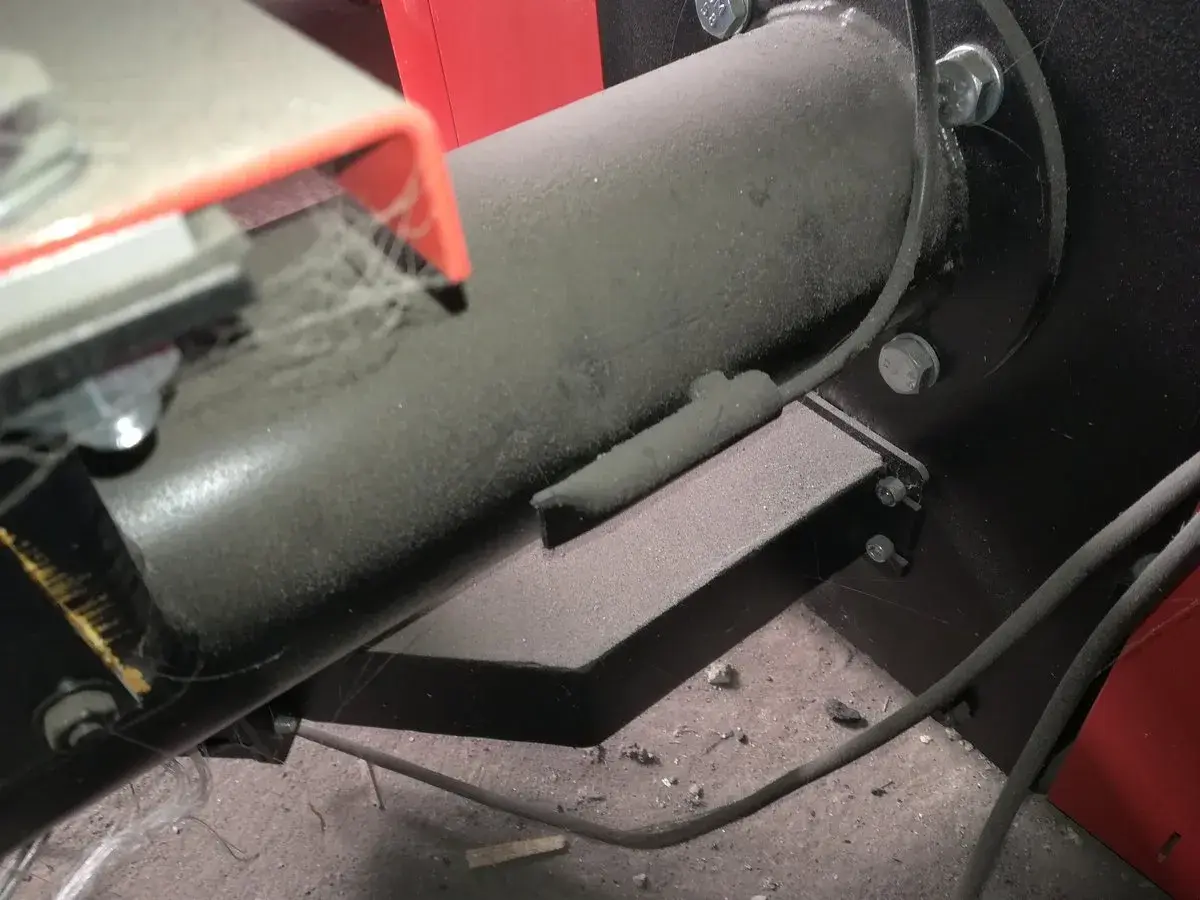

W kotle z podajnikiem ślimakowym szukaj małej metalowej sondy przymocowanej do rury transportującej paliwo. Zwykle znajduje się ona między zasobnikiem a palnikiem, często bliżej palnika, gdzie wzrost temperatury może wskazywać na cofanie się żaru.
Czujnik może być wsunięty w przygotowaną przez producenta kieszeń pomiarową albo dociśnięty do powierzchni rury obejmą, opaską lub metalową taśmą. Nie powinien wisieć luźno w powietrzu, ponieważ wtedy mierzy głównie temperaturę otoczenia, a nie korpusu podajnika.
Nazwa „czujnik kosza” bywa myląca. W wielu sterownikach oznacza zabezpieczenie całego zespołu podającego, natomiast sama sonda jest zamontowana na rurze ślimaka, w kanale podającym albo na korpusie palnika.
| Typ konstrukcji | Typowe miejsce sondy | Co sprawdzić |
|---|---|---|
| Podajnik ślimakowy | Rura ślimaka lub dedykowana kieszeń | Dobry kontakt metalowej końcówki z rurą |
| Podajnik tłokowy | Korpus kanału podającego lub wskazane gniazdo | Miejsce określone w instrukcji kotła |
| Palnik pelletowy | Palnik, kanał podawania albo okolica zasobnika | Konfigurację przewidzianą przez producenta palnika |
Jak znaleźć sondę bez rozbierania całego kotła
Najprościej zacząć od sterownika i prześledzić przewód czujnika w stronę kotła. Przewód zwykle biegnie do dolnej lub bocznej części urządzenia, w okolice motoreduktora, rury podającej albo palnika.
- Wyłącz kocioł i odłącz go od zasilania. Poczekaj, aż elementy podajnika ostygną.
- Znajdź przewody wychodzące ze sterownika i sprawdź oznaczenia takie jak „podajnik”, „kosz” lub „T2”.
- Podążaj za przewodem do metalowej części mechanizmu podającego.
- Poszukaj sondy wsuniętej w tuleję albo dociśniętej do rury.
- Sprawdź, czy przewód nie jest przypalony, przecięty lub naprężony.
Nie trzeba zdejmować zasobnika ani wyciągać ślimaka, aby zlokalizować czujnik. Jeśli przewód znika pod osłoną, nie rozbieram jej na siłę. W takiej sytuacji decydujące znaczenie ma instrukcja konkretnego modelu kotła i sterownika, bo producenci stosują różne gniazda oraz sposoby mocowania.
Jak odróżnić czujnik podajnika od pozostałych sond
W kotłowni często znajduje się kilka podobnych przewodów. Czujnik temperatury kotła trafia zazwyczaj do studzienki pomiarowej w korpusie kotła, sonda CWU do tulei w zasobniku wody, a czujnik spalin do czopucha. Sonda podajnika zawsze powinna prowadzić do mechanizmu transportu paliwa lub palnika.
| Czujnik | Miejsce montażu | Rola |
|---|---|---|
| Podajnika lub kosza | Rura ślimaka, kanał podający albo palnik | Wykrywa nadmierne nagrzewanie i cofanie żaru |
| Kotła CO | Studzienka w płaszczu kotła | Kontroluje temperaturę wody grzewczej |
| CWU | Tuleja zasobnika ciepłej wody | Mierzy temperaturę wody użytkowej |
| Spalin | Czopuch lub przewód spalinowy | Kontroluje temperaturę gazów wylotowych |
| STB | Korpus kotła lub przewód zasilający | Awaryjnie odcina pracę po przegrzaniu kotła |
Kolor przewodu nie jest wystarczającą wskazówką, ponieważ może się różnić między sterownikami. Znacznie pewniejsze jest położenie sondy oraz opis zacisku w dokumentacji. Nie zamieniaj czujnika podajnika z czujnikiem kotła, nawet jeśli końcówki wyglądają podobnie.
Co oznacza alarm przegrzania podajnika
Czujnik nie służy do regulowania temperatury ogrzewania domu. Jego zadaniem jest wykrycie sytuacji, w której ciepło lub żar zaczyna przemieszczać się z palnika w stronę zasobnika. Sterownik może wtedy zatrzymać nadmuch, uruchomić podajnik na czas wypchnięcia żaru i przejść w tryb alarmowy.
W wielu sterownikach próg zadziałania znajduje się w pobliżu 70°C, ale spotyka się również inne wartości, zależne od modelu urządzenia i ustawień producenta. Nie traktuję tej liczby jako uniwersalnej. Zawsze trzeba sprawdzić instrukcję, ponieważ samodzielna zmiana parametrów zabezpieczenia może ograniczyć jego skuteczność.
Jeżeli alarm pojawił się pierwszy raz, po ostygnięciu warto sprawdzić drożność podajnika, jakość paliwa, ustawienia pracy oraz położenie sondy. Powtarzające się przegrzewanie może wskazywać na cofanie żaru, zbyt słaby odbiór ciepła albo problem z czujnikiem, a nie tylko na przypadkowy błąd elektroniki.
Różnice między kotłem ślimakowym a palnikiem pelletowym
W klasycznym kotle retortowym sonda najczęściej kontroluje temperaturę poziomej rury podajnika. W urządzeniu pelletowym może natomiast pełnić funkcję czujnika palnika i znajdować się bliżej kanału podawania, komory spalania lub elementu wskazanego przez producenta.
To dlatego zdjęcie z innego kotła nie zawsze pomoże. Dwa urządzenia mogą mieć podobne sterowniki, ale różne palniki i inne punkty pomiarowe. Przy wymianie czujnika liczy się nie tylko długość przewodu, lecz także typ elementu pomiarowego i zgodność ze sterownikiem.
W podajnikach tłokowych lub szufladowych lokalizacja bywa jeszcze mniej oczywista. Sonda może być umieszczona na kanale, który nie przypomina typowej rury ślimaka. W takim przypadku właściwe miejsce montażu powinno wynikać z dokumentacji kotła, a nie z samej nazwy wejścia w sterowniku.
Najczęstsze błędy przy montażu i kontroli
Najczęstszy problem to luźno zamocowana sonda. Nawet sprawny czujnik będzie wtedy pokazywał zaniżoną albo niestabilną temperaturę, bo nie ma dobrego kontaktu z metalem. Pomaga właściwe dociśnięcie w gnieździe, zgodnie z instrukcją, a w niektórych konstrukcjach także odpowiednia pasta termoprzewodząca.
- Nie przyklejaj sondy do plastikowej osłony, jeśli producent przewidział montaż na rurze.
- Nie wkładaj jej do komory spalania, chyba że konstrukcja wyraźnie to przewiduje.
- Nie prowadź przewodu przy gorących powierzchniach ani przy elementach ruchomych.
- Nie zwieraj i nie omijaj czujnika w celu skasowania alarmu.
- Nie wymieniaj sondy na przypadkowy zamiennik bez sprawdzenia zgodności ze sterownikiem.
Jeśli po ostygnięciu kotła alarm natychmiast wraca, przyczyną może być przerwany przewód, zwarcie, wilgoć w złączu albo uszkodzony element pomiarowy. Gdy sonda jest prawidłowo zamontowana, a temperatura rzeczywiście rośnie, potrzebna jest kontrola podajnika przez serwisanta. Nie uruchamiaj kotła bez aktywnego zabezpieczenia.
Co sprawdzić przed wezwaniem serwisu
Najpierw odłącz zasilanie i poczekaj, aż podajnik całkowicie ostygnie. Potem sprawdź, czy sonda znajduje się w przeznaczonym dla niej miejscu, czy przewód nie jest uszkodzony i czy na wyświetlaczu nie pojawia się również błąd innych czujników.
Jeżeli lokalizacja nie jest oczywista, przygotuj zdjęcie podajnika, tabliczki znamionowej kotła i sterownika. Dla serwisanta takie informacje są często ważniejsze niż sam kod alarmu, ponieważ pozwalają od razu rozpoznać typ podajnika oraz właściwy rodzaj sondy.
Najkrótsza odpowiedź brzmi więc tak: czujnika temperatury podajnika szukaj przede wszystkim na metalowej rurze ślimaka, w kanale podającym lub w dedykowanej kieszeni przy palniku. Dokładne miejsce może się różnić, ale niezmienna pozostaje zasada, że sonda musi mieć dobry kontakt z elementem, który może nagrzać się przy cofaniu żaru.
