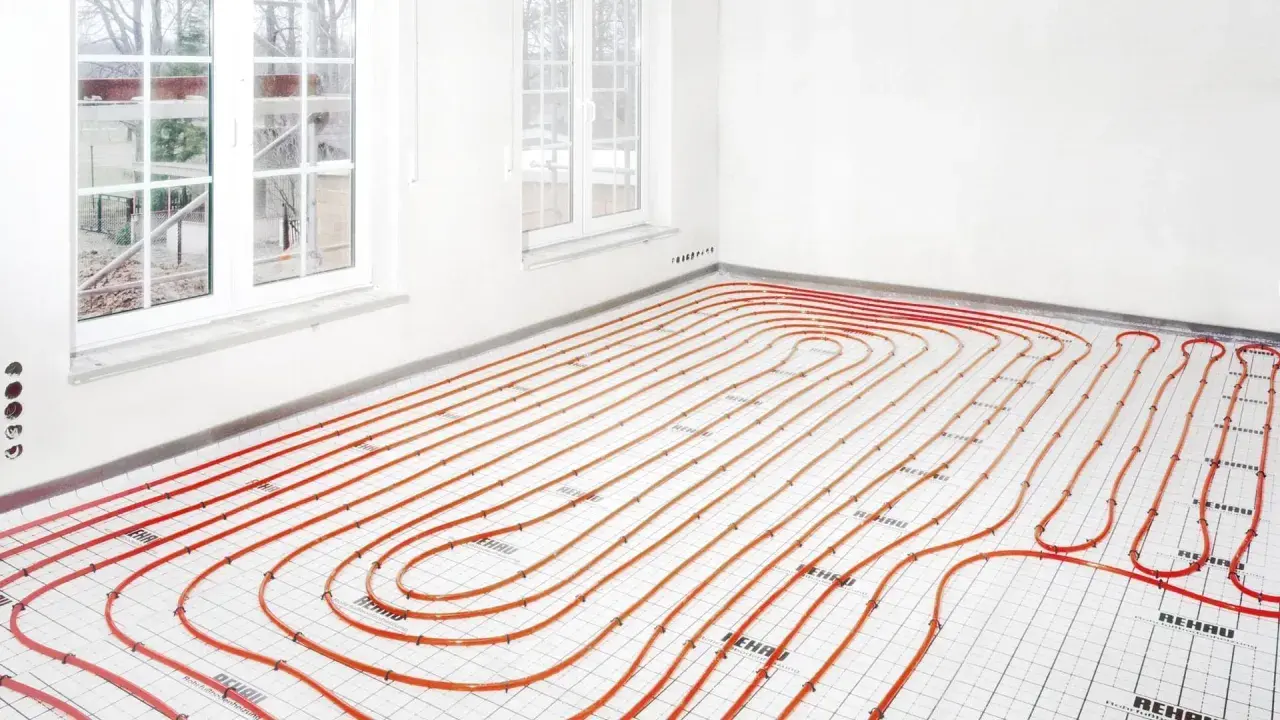

Przy planowaniu ogrzewania podłogowego łatwo skupić się na mocy, rozstawie rur i liczbie pętli, a pominąć ilość wody krążącej pod posadzką. Tymczasem odpowiedź na pytanie, ile wody w podłogówce, pomaga dobrać pompę, naczynie wzbiorcze i właściwie ocenić bezwładność instalacji. Pokażę prosty wzór, typowe wartości dla rur 16 mm oraz przykłady dla całego domu i pojedynczego pomieszczenia.
Najważniejsze liczby pozwalają szybko oszacować zład instalacji
- Rura 16 x 2 mm mieści około 0,113 l wody na każdy metr bieżący.
- Przy rozstawie 15 cm przypada zwykle około 0,75 l wody na 1 m² ogrzewanej powierzchni.
- Podłogówka o powierzchni 100 m² zawiera najczęściej 75-90 l wody, licząc pętle i podstawowe podejścia.
- Do dokładnego wyniku trzeba doliczyć rozdzielacz, rury przyłączeniowe i strefy o innym rozstawie.
- Najpewniejsze obliczenie opiera się na łącznej długości rur, a nie na samej powierzchni podłogi.
Od czego zależy ilość wody w ogrzewaniu podłogowym
Największe znaczenie ma wewnętrzna średnica rury. Popularna rura PEX lub PE-RT 16 x 2 mm ma około 12 mm światła, ponieważ 2 mm przypada na ściankę z każdej strony. To właśnie średnica wewnętrzna, a nie zewnętrzne 16 mm, decyduje o tym, ile cieczy zmieści się w przewodzie.
Drugi czynnik to długość pętli grzewczych. Im gęściej ułożone są rury, tym więcej metrów przypada na każdy metr kwadratowy podłogi. Przy rozstawie 10 cm będzie to około 10 m rury na 1 m², przy 15 cm około 6,7 m, a przy 20 cm około 5 m.
Liczy się także powierzchnia faktycznie ogrzewana. Stała zabudowa kuchenna, wanna, brodzik czy duża szafa zwykle nie powinny znajdować się nad aktywną pętlą. Dlatego dom o powierzchni 100 m² może mieć mniej rur niż wynikałoby z prostego mnożenia 100 m² przez przyjęty rozstaw.
Typowa pojemność rur
| Rozmiar rury | Przybliżona średnica wewnętrzna | Woda na 1 m rury | 10 cm | 15 cm | 20 cm |
|---|---|---|---|---|---|
| PEX 16 x 2 mm | 12 mm | 0,113 l | 1,13 l/m² | 0,75 l/m² | 0,57 l/m² |
| PE-RT 17 x 2 mm | 13 mm | 0,133 l | 1,33 l/m² | 0,89 l/m² | 0,67 l/m² |
| PEX 20 x 2 mm | 16 mm | 0,201 l | 2,01 l/m² | 1,34 l/m² | 1,01 l/m² |
W domach jednorodzinnych najczęściej spotykam rurę 16 x 2 mm. Daje rozsądny kompromis między łatwym układaniem, oporami przepływu i ilością wody. Rura 20 mm mieści znacznie więcej, ale jest sztywniejsza, wymaga większego promienia gięcia i nie zawsze pasuje do istniejącego rozdzielacza.
Jak obliczyć zład wody krok po kroku
Do szybkiego szacunku wystarczy pomnożyć powierzchnię ogrzewaną przez długość rury przypadającą na metr kwadratowy oraz pojemność jednego metra. Dla rury 16 x 2 mm przy rozstawie 15 cm wzór wygląda tak:
powierzchnia × 6,7 m × 0,113 l
Dla 50 m² otrzymujemy około 37,8 l w samych pętlach. Przy 100 m² wynik wynosi około 75,7 l. To dobry punkt wyjścia, ale nie pełna objętość instalacji.
Przykład dla pojedynczego pomieszczenia
Załóżmy salon o powierzchni 30 m², rurę 16 x 2 mm i rozstaw 15 cm. Obliczenie wynosi 30 × 6,7 × 0,113, czyli około 22,7 l wody w rurach grzewczych. Jeśli część powierzchni zajmują meble i rury są zagęszczone przy dużym oknie, rzeczywisty wynik może być nieco inny.
Gdy ten sam salon zostanie wykonany przy rozstawie 10 cm, potrzebuje około 300 m rury zamiast 200 m. Objętość rośnie wtedy do około 34 l. Gęstsze ułożenie poprawia rozkład ciepła, lecz zwiększa koszt materiału i opory hydrauliczne.
Przykład dla domu o powierzchni 100 m²
Przy założeniu, że całe 100 m² jest ogrzewane rurą 16 x 2 mm w rozstawie 15 cm, pętle zawierają około 76 l wody. Do tego dochodzą odcinki prowadzące do rozdzielacza, sam rozdzielacz, zawory i ewentualne połączenia z kotłownią.
W praktycznym przybliżeniu cała instalacja może więc mieć około 80-90 l. Jeżeli rozdzielacze są na dwóch kondygnacjach, kotłownia znajduje się daleko od budynku albo zastosowano długie przewody główne, wynik może być wyższy. Najlepiej doliczać te elementy osobno, zamiast automatycznie przyjmować stały zapas.
Rozstaw rur zmienia nie tylko moc, lecz także pojemność
Rozstaw 10, 15 czy 20 cm wybiera się przede wszystkim na podstawie zapotrzebowania pomieszczenia na ciepło. Skutek uboczny jest jednak bardzo konkretny: gęstsza pętla mieści więcej wody, bo zawiera więcej metrów rury na tej samej powierzchni.
| Rozstaw rur | Rura na 1 m² | Woda przy PEX 16 x 2 mm | Przykład dla 100 m² |
|---|---|---|---|
| 10 cm | około 10 m | około 1,13 l/m² | około 113 l |
| 12,5 cm | około 8 m | około 0,90 l/m² | około 90 l |
| 15 cm | około 6,7 m | około 0,75 l/m² | około 76 l |
| 20 cm | około 5 m | około 0,57 l/m² | około 57 l |
W salonie często sprawdza się rozstaw 15 cm, a w dobrze ocieplonych sypialniach czasem 20 cm. Przy dużych przeszkleniach, ścianach zewnętrznych lub wyższym zapotrzebowaniu na ciepło stosuje się gęstszą strefę brzegową, zwykle 10 cm. Nie oznacza to, że całe pomieszczenie trzeba wykonać w najgęstszym rozstawie.
Z mojego punktu widzenia częstym błędem jest dobieranie rozstawu wyłącznie po to, aby zwiększyć albo zmniejszyć ilość wody. To parametr wynikający z projektu cieplnego, a objętość jest jego konsekwencją. Najpierw trzeba zapewnić równomierne ogrzewanie, dopiero później analizować pojemność układu.
Co doliczyć poza rurami zatopionymi w posadzce
Same pętle to tylko część całego zładu. Woda znajduje się również w belkach rozdzielacza, rotametrach, zaworach i przewodach dojściowych. W większych domach te odcinki potrafią dodać kilka, a nawet kilkanaście litrów.
Najdokładniejsza metoda polega na zsumowaniu długości każdego odcinka i pomnożeniu jej przez pojemność właściwą dla danej średnicy. Jeżeli nie mamy projektu, można do objętości pętli przyjąć orientacyjny zapas 5-15 procent, ale przy długich podejściach lepiej zmierzyć je osobno.
Przeczytaj również: Spaliny z pieca gazowego - co oznacza biała para?
Jak wykorzystać dane z projektu
- Spisz długość każdej pętli z dokumentacji lub oznaczeń przy rozdzielaczu.
- Dodaj długość rur między źródłem ciepła a rozdzielaczem.
- Pomnóż metry przez pojemność jednego metra rury.
- Dodaj pojemność rozdzielacza i elementów armatury według danych producenta.
- Porównaj wynik z parametrami pompy obiegowej oraz naczynia wzbiorczego.
Jeśli nie znamy długości rur, ilość wody można oszacować podczas opróżniania układu, ale taki pomiar bywa obarczony błędem. W przewodach zostaje ciecz, część może trafić do naczynia lub wiadra, a instalacja nie zawsze opróżnia się całkowicie. Do celów serwisowych lepsze są dane z projektu i długości pętli.
Dlaczego objętość wody ma znaczenie dla pracy systemu
Większy zład oznacza większą bezwładność cieplną. Podłoga nie nagrzewa się i nie stygnie natychmiast, dlatego sterowanie powinno reagować spokojnie. Gwałtowne zamykanie wszystkich siłowników po krótkim sygnale z termostatu często pogarsza komfort zamiast go poprawiać.
W instalacji sterowanej automatyką domową przydaje się regulacja pogodowa, czyli dopasowywanie temperatury zasilania do temperatury zewnętrznej. Termostaty pokojowe mogą korygować pracę poszczególnych stref, ale nie powinny bez potrzeby powodować ciągłego otwierania i zamykania pętli.
Objętość układu ma również znaczenie przy doborze zabezpieczeń. W zamkniętej instalacji woda zwiększa objętość podczas podgrzewania, a naczynie wzbiorcze musi przejąć tę różnicę. O jego wielkości nie decyduje jednak sama podłogówka, lecz cały układ grzewczy, w tym bufor, kocioł, grzejniki i przewody.
Sama ilość wody nie mówi też, czy instalacja działa dobrze. Jeśli pętle są za długie, źle wyregulowane albo zapowietrzone, większy zład nie rozwiąże problemu. Dla popularnej rury 16 mm często projektuje się pętle do około 80-100 m, choć ostateczna granica zależy od przepływu, różnicy temperatur i wytycznych producenta.
Najczęstsze błędy przy szacowaniu ilości wody
Najczęściej ktoś mnoży powierzchnię domu przez jedną uniwersalną wartość i uznaje wynik za dokładny. To działa tylko jako szybki szacunek. Różnica między rozstawem 10 i 20 cm może zmienić ilość wody w pętlach niemal dwukrotnie.
- Liczenie całej powierzchni podłogi zamiast powierzchni aktywnie ogrzewanej.
- Mylenie średnicy zewnętrznej z wewnętrzną, co zawyża lub zaniża wynik.
- Pomijanie rur zasilających prowadzących do rozdzielacza.
- Traktowanie wskazania manometru jako pomiaru objętości. Ciśnienie nie mówi, ile litrów znajduje się w instalacji.
- Założenie, że każda pętla ma tę samą długość. W praktyce długości powinny być podobne, ale rzadko są identyczne.
Nie radzę również dolewać wody „na oko”, gdy spada ciśnienie. Niewielki ubytek może wynikać z odpowietrzania, lecz powtarzające się spadki wymagają sprawdzenia szczelności, zaworów i naczynia wzbiorczego. Woda uciekająca z instalacji nie jest normalnym kosztem eksploatacji.
Jeżeli potrzebuję wyniku do serwisu lub modernizacji, zaczynam od rozdzielacza. Liczba pętli, ich oznaczenia i długości dają znacznie lepszy obraz niż metraż wpisany w projekcie budynku. Dla zwykłego planowania wystarczy jednak przyjąć, że przy rurze 16 x 2 mm i rozstawie 15 cm przypada około 0,75 l na metr kwadratowy, a potem doliczyć przewody poza posadzką.
Jak przełożyć obliczenia na decyzję przy modernizacji
Przy wymianie źródła ciepła warto znać objętość instalacji, ale nie należy dobierać pompy ciepła wyłącznie na tej podstawie. Ważniejsze są straty ciepła budynku, temperatura zasilania, przepływy w pętlach i możliwość odbioru mocy przez podłogę.
Jeśli instalacja ma mały zład, źródło ciepła może częściej się włączać i wyłączać, zwłaszcza gdy większość pętli zostanie zamknięta przez automatykę. Pomaga wtedy odpowiednia konfiguracja sterowania, stały przepływ przez część obiegów albo dodatkowy bufor, jeśli wynika to z projektu. Nie zawsze jednak bufor jest potrzebny, dlatego nie traktowałbym go jako automatycznego lekarstwa.
Przed napełnieniem nowej podłogówki dobrze zapisać łączną długość rur, liczbę pętli i ciśnienie próby szczelności. Te informacje przydadzą się po latach, gdy trzeba będzie znaleźć przyczynę nierównego grzania, wymienić rozdzielacz lub połączyć instalację z inteligentnym systemem zarządzania ogrzewaniem.
Najkrótsza odpowiedź brzmi więc tak: standardowa podłogówka z rurą 16 x 2 mm mieści około 0,57-1,13 l wody na 1 m², zależnie od rozstawu. Dla najczęściej spotykanych 15 cm będzie to około 0,75 l/m², a pełny wynik dla domu trzeba powiększyć o wodę w rozdzielaczach i przewodach przyłączeniowych.
