Gdy grzejniki są nierówno nagrzane, pompa hałasuje albo kocioł szybko osiąga temperaturę, problem często leży nie w samym urządzeniu, lecz w jego montażu i sterowaniu. W tym poradniku pokazuję, jak zaplanować podłączenie pompy CO, dobrać jej parametry, poprawnie wpiąć ją w instalację hydrauliczną oraz bezpiecznie uruchomić. Wyjaśniam też, kiedy wystarczy prosta wymiana, a kiedy potrzebna jest pomoc instalatora lub elektryka.
Poprawna pompa to właściwy dobór, kierunek przepływu i bezpieczne sterowanie
- Strzałka na korpusie musi wskazywać rzeczywisty kierunek przepływu wody.
- Wał silnika typowej pompy bezdławnicowej powinien pracować w pozycji poziomej.
- Przed pompą przydają się zawór odcinający i filtr, a za nią zawór zwrotny, jeśli wymaga tego układ.
- Pompa nie może pracować na sucho ani z powietrzem w komorze wirnika.
- Przewody elektryczne należy podłączyć zgodnie z instrukcją producenta, najlepiej przez automatykę kotła.
- Wymiana standardowej pompy kosztuje zwykle około 600-1800 zł z robocizną, zależnie od modelu i zakresu prac.
Od czego zależy prawidłowe podłączenie pompy CO

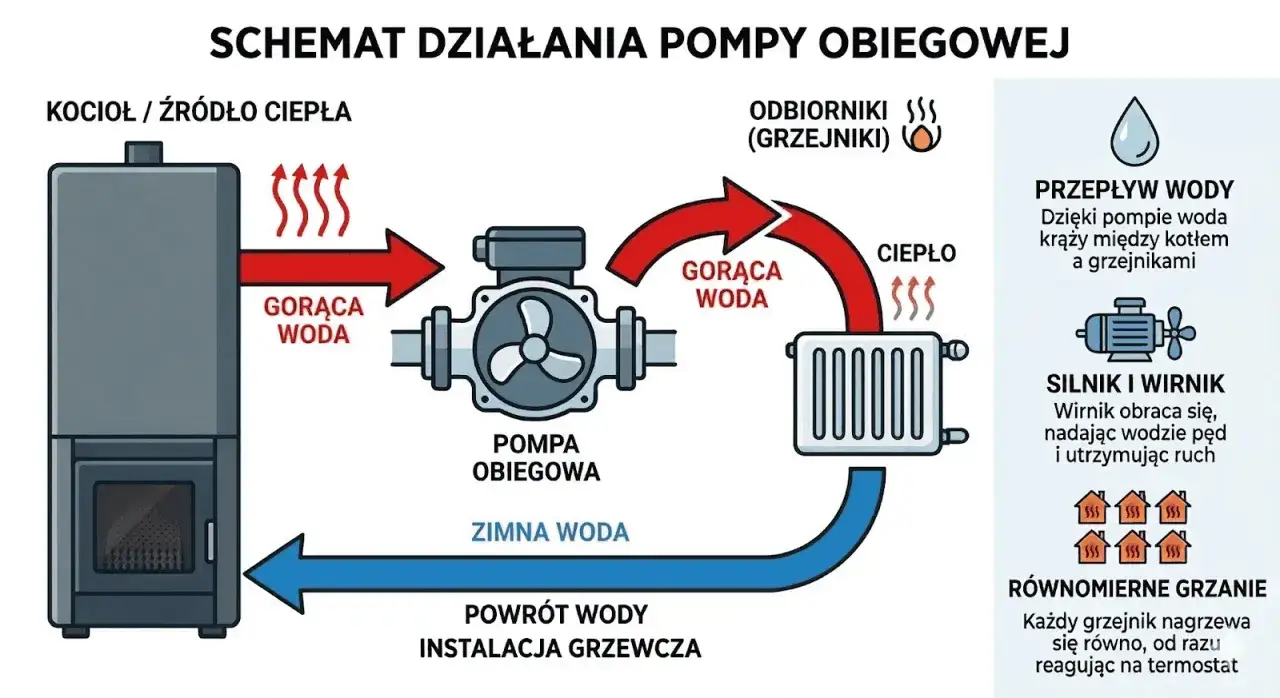

Pompa obiegowa wymusza przepływ wody między źródłem ciepła a grzejnikami lub rozdzielaczem ogrzewania podłogowego. Sama czynność nie polega jednak na wstawieniu urządzenia w dowolnym miejscu rury. Trzeba uwzględnić kierunek przepływu, położenie silnika, odpowietrzenie, filtrację i sposób sterowania.Najpierw rozróżniam dwie części instalacji. Po stronie hydraulicznej znajdują się rury, zawory, filtr, uszczelki i sama pompa. Po stronie elektrycznej mamy zasilanie, przewód ochronny oraz sygnał, który decyduje, kiedy urządzenie ma pracować. Błąd w jednej części może zniweczyć poprawność drugiej.
Pompa na zasilaniu czy na powrocie
W wielu instalacjach pompę montuje się na powrocie przed kotłem, ponieważ panuje tam niższa temperatura. Nie jest to jednak uniwersalna zasada. Nowoczesne pompy i kotły mogą pracować również na zasilaniu, a ostateczna lokalizacja zależy od schematu producenta, rodzaju kotła, zaworu mieszającego oraz zabezpieczenia przed zbyt niską temperaturą powrotu.

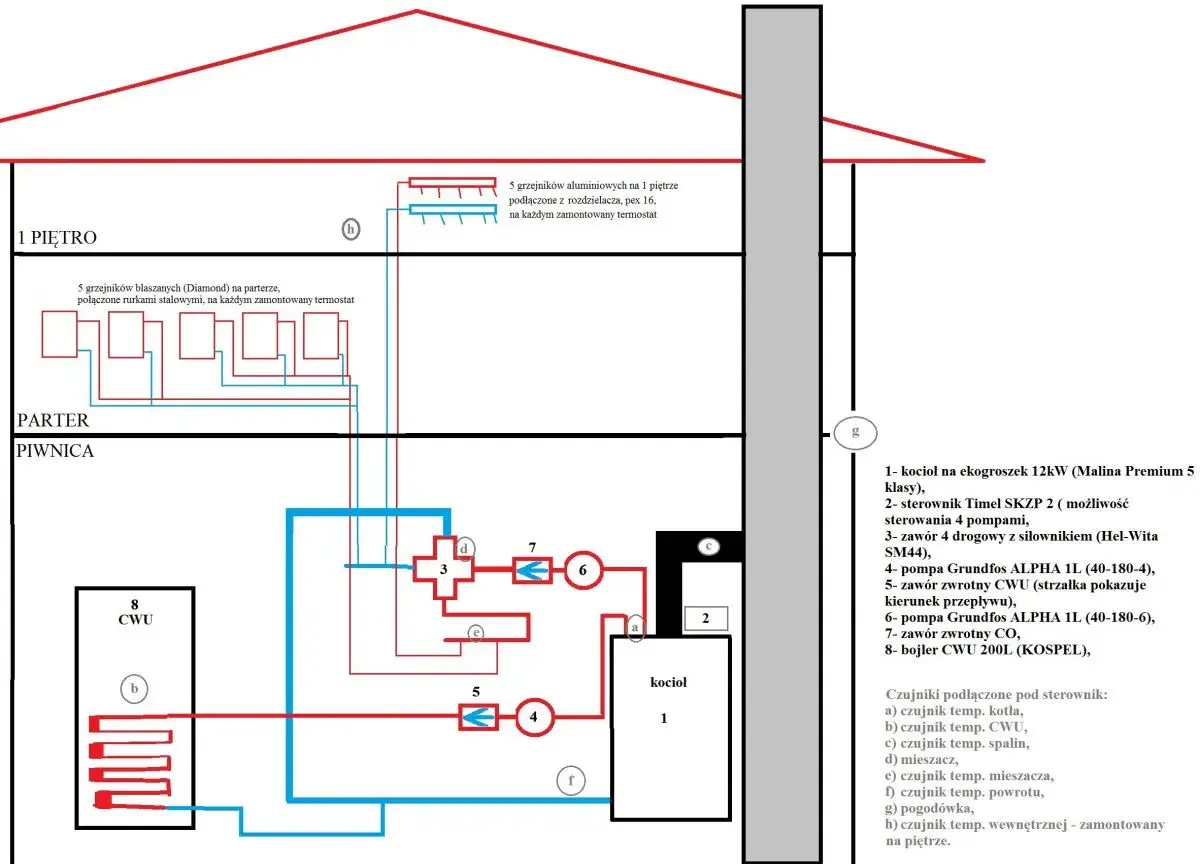

W prostym obiegu grzejnikowym ważniejsze od samego wyboru strony rury jest zapewnienie łatwego serwisu, właściwego kierunku tłoczenia i braku powietrza. Przy kotle stałopalnym, buforze, sprzęgle hydraulicznym lub kilku obiegach nie stosuję schematu „na oko”. W takich układach pompa może pracować w grupie mieszającej albo mieć osobny obieg dla każdego rodzaju ogrzewania.
Jak odczytać oznaczenie pompy
Typowe oznaczenie, na przykład 25-40/180, zawiera kilka praktycznych informacji. Liczba 25 zwykle odnosi się do średnicy przyłącza, 40 oznacza maksymalną wysokość podnoszenia około 4 m, a 180 wskazuje długość montażową w milimetrach. Nie należy traktować tej wartości jako wysokości budynku. Pompa pokonuje głównie opory przepływu w rurach, zaworach i grzejnikach.
| Parametr | Co oznacza | Praktyczne znaczenie |
|---|---|---|
| 25 lub 32 | Rozmiar przyłącza | Musi pasować do armatury i średnicy rur. |
| 40, 60 lub 80 | Orientacyjna wysokość podnoszenia | Wyższa wartość pomaga przy większych oporach, ale nie zawsze oznacza lepszą pracę. |
| 130 lub 180 | Długość montażowa | Decyduje, czy pompa zmieści się między istniejącymi zaworami. |
| Tryb elektroniczny | Automatyczna regulacja pracy | Może ograniczyć hałas i zużycie energii, zwłaszcza przy zaworach termostatycznych. |
Jak wykonać część hydrauliczną krok po kroku
Przed demontażem starego urządzenia wyłączam źródło ciepła, odłączam zasilanie elektryczne i czekam, aż woda ostygnie. Następnie zamykam zawory po obu stronach pompy. Jeżeli ich nie ma, trzeba częściowo opróżnić instalację, dlatego przy starszych układach wymiana może być bardziej pracochłonna, niż wygląda na pierwszy rzut oka.
- Sprawdź parametry starej pompy. Zapisz średnicę przyłączy, długość montażową, kierunek pracy i ustawienia.
- Przygotuj odcinek rury. Pompa nie powinna być obciążona ciężarem rur ani zamontowana w miejscu narażonym na stałe drgania.
- Wstaw zawory odcinające. Dzięki nim kolejną konserwację wykonasz bez opróżniania całego układu.
- Oczyść instalację. Przed pompą warto zastosować filtr siatkowy lub separator zanieczyszczeń, szczególnie przy starych stalowych rurach.
- Ustaw korpus zgodnie ze strzałką. Strzałka na obudowie musi pokrywać się z kierunkiem przepływu w danym obiegu.
- Ustaw głowicę pompy prawidłowo. W typowych pompach mokrobieżnych wał silnika powinien być poziomy, a panel sterowania nie może znajdować się pod pompą.
- Załóż nowe uszczelki. Nie warto ponownie wykorzystywać spłaszczonych uszczelek ze starego połączenia.
- Sprawdź zawór zwrotny. Jest potrzebny tam, gdzie mógłby wystąpić niepożądany przepływ wsteczny lub wzajemne przepychanie się obiegów.
Najczęstszy błąd to montaż głowicy w pozycji pionowej, z wałem ustawionym w górę lub w dół. Pompa może wtedy chwilowo ruszyć, ale łożyska i wirnik są niewłaściwie smarowane oraz chłodzone. Skutkiem bywają hałas, przegrzewanie i szybkie zużycie.
Nie każda instalacja wymaga filtra bezpośrednio przed pompą, ale przy modernizacji starego centralnego ogrzewania traktuję go jako bardzo rozsądne zabezpieczenie. Zanieczyszczenia z rur potrafią zablokować wirnik już po kilku dniach od uruchomienia nowego urządzenia.
Podłączenie elektryczne i sterowanie pracą pompy
Pompa obiegowa najczęściej pracuje przy napięciu 230 V, ale dokładne wymagania zawsze wynikają z tabliczki znamionowej i instrukcji konkretnego modelu. Przed rozpoczęciem prac trzeba wyłączyć obwód w rozdzielnicy i sprawdzić brak napięcia. Samo wyjęcie wtyczki nie wystarcza, jeśli urządzenie jest podłączone na stałe.W typowym kotle pompa nie powinna być sterowana przypadkowym włącznikiem. Najlepszy wariant to podłączenie jej do wyjścia przeznaczonego przez producenta na pompę obiegową. Automatyka kotła może wtedy uruchamiać obieg po zapotrzebowaniu na ciepło, podtrzymywać wybieg po wyłączeniu palnika i chronić urządzenie przed nieprawidłową pracą.
Przeczytaj również: Ile schnie wylewka na ogrzewaniu podłogowym? Kiedy układać podłogę?
Termostat, sterownik i automatyka domowa
Jeżeli pompa ma pracować z termostatem pokojowym, trzeba sprawdzić, czy termostat steruje kotłem, czy bezpośrednio pompą. W wielu instalacjach termostat przekazuje jedynie sygnał do kotła, a dopiero kocioł załącza pompę. Bezpośrednie odcinanie pompy może być błędem, szczególnie gdy źródło ciepła wymaga jeszcze odebrania energii po zakończeniu grzania.
Integracja z automatyką domową jest możliwa, lecz inteligentny przekaźnik nie zastępuje zabezpieczeń. Stosuję ją dopiero po potwierdzeniu, że urządzenie ma odpowiednie styki, obciążalność i tryb awaryjny. Nie podłączam pompy przez przypadkowe gniazdko Wi-Fi, jeśli może to zatrzymać obieg w czasie pracy kotła.
W przypadku stałego podłączenia elektrycznego warto zlecić pracę elektrykowi. Potrzebne są odpowiednie zabezpieczenia, przewód ochronny PE i rozwiązanie zgodne z dokumentacją urządzenia oraz zasadami ochrony przeciwporażeniowej. Nie podaję jednego uniwersalnego przekroju przewodu, ponieważ zależy on od sposobu prowadzenia, długości obwodu i zabezpieczenia.
Pierwsze uruchomienie bez hałasu i zapowietrzenia
Po zakończeniu montażu powoli otwieram zawory i napełniam układ. Kontroluję ciśnienie zgodnie z projektem i instrukcją instalacji, a potem odpowietrzam grzejniki, rozdzielacz oraz samą pompę, jeśli ma przewidzianą funkcję odpowietrzania. Nie uruchamiam pompy przy pustym korpusie, nawet na kilka sekund.
Na początku ustawiam najniższy tryb, który zapewnia prawidłowe ogrzewanie. Zbyt wysoka prędkość nie podnosi automatycznie komfortu. Może za to powodować szum w zaworach, większe zużycie energii i niepotrzebne różnice ciśnienia w instalacji.
Po kilku minutach sprawdzam połączenia pod kątem wycieku i obserwuję dźwięk pracy. Ciche, jednostajne buczenie jest zwykle normalne. Bulgotanie, metaliczne stukanie lub wyraźne drgania wskazują najczęściej na powietrze, zabrudzenie filtra, zły kierunek montażu albo zbyt wysoką prędkość.
| Objaw | Prawdopodobna przyczyna | Pierwsza czynność kontrolna |
|---|---|---|
| Pompa buczy, ale grzejniki pozostają zimne | Powietrze, zamknięty zawór lub zablokowany wirnik | Sprawdź zawory, odpowietrz układ i oczyść filtr po odłączeniu pompy. |
| Głośne szumienie w grzejnikach | Za wysoka prędkość lub nadmierny przepływ | Zmniejsz bieg i sprawdź nastawy zaworów. |
| Pompa szybko się nagrzewa | Brak przepływu, powietrze albo praca na sucho | Wyłącz urządzenie i usuń przyczynę przed ponownym startem. |
| Jeden obieg grzeje, drugi nie | Nieprawidłowe zrównoważenie lub błędne sterowanie | Sprawdź zawory, przepływomierze i kolejność załączania pomp. |
Najczęstsze błędy i realny koszt wykonania
Najdroższy błąd nie zawsze wynika z ceny pompy. Często problemem jest dobranie urządzenia o zbyt dużej wydajności, pozostawienie starych zanieczyszczeń w rurach albo brak zaworów odcinających. Wtedy nowa pompa działa, ale instalacja jest głośna, niestabilna i trudna w serwisie.- Pompa zamontowana odwrotnie nie zapewni właściwego przepływu, nawet jeśli silnik pracuje.
- Brak odpowietrzenia może wywołać hałas i przegrzewanie.
- Zbyt mocny model często powoduje szum zamiast poprawy ogrzewania.
- Pompa bez filtra w starej instalacji jest bardziej narażona na zablokowanie.
- Samowolne sterowanie z termostatu może zakłócić pracę kotła i ochronę powrotu.
Orientacyjny koszt samego urządzenia wynosi około 150-300 zł dla prostych modeli, 400-850 zł dla markowych pomp elektronicznych i więcej w przypadku urządzeń specjalistycznych. Zawory, filtr, uszczelki oraz drobna armatura to zwykle kolejne 100-300 zł.
Za prostą wymianę hydraulik może policzyć około 300-800 zł. Jeśli trzeba przerobić rury, opróżnić rozległy układ, zamontować grupę pompową albo dołożyć sterowanie, całkowity koszt często rośnie do 1200-2500 zł. To widełki orientacyjne, bo dużo zależy od dostępu do kotłowni i stanu istniejącej instalacji.
Kiedy można zrobić to samemu, a kiedy lepiej wezwać fachowca
Samodzielna wymiana ma sens, gdy układ ma zawory odcinające, identyczną długość montażową, sprawne przyłącza i nie wymaga zmian w sterowaniu. Osoba z doświadczeniem może wykonać część hydrauliczną, pod warunkiem że potrafi bezpiecznie opróżnić, napełnić i odpowietrzyć instalację.
Po fachowca sięgam przy kotle stałopalnym, instalacji z buforem, ogrzewaniu podłogowym, kilku pompach lub zaworach mieszających. Szczególnej ostrożności wymaga układ, w którym pompa ma współpracować z automatyką kotła. Wtedy źle dobrany sygnał może unieruchomić obieg albo pozbawić źródło ciepła właściwego odbioru energii.
Do części elektrycznej warto zatrudnić osobę z odpowiednimi kwalifikacjami. Oszczędność na kilku przewodach nie ma sensu, jeśli skutkiem będzie uszkodzenie sterownika, porażenie lub utrata gwarancji.
Najlepsza pompa to nie najmocniejsza pompa
Przy wyborze urządzenia kieruję się przede wszystkim oporami instalacji, długością odcinków, liczbą grzejników i sposobem sterowania. Model 25-60 nie będzie automatycznie lepszy od 25-40, jeśli instalacja potrzebuje mniejszego przepływu. Dobrze ustawiona pompa pracuje spokojnie, nie hałasuje i dostarcza ciepło tam, gdzie jest potrzebne.
Po montażu zostawiam dostęp do filtra, zaworów i panelu sterowania. Taki drobiazg oszczędza czas przy pierwszym czyszczeniu, a w praktyce to właśnie łatwy serwis decyduje, czy awaria potrwa godzinę, czy cały dzień. Jeśli po uruchomieniu pojawiają się hałasy, nierówne grzanie lub szybkie wyłączanie kotła, nie zwiększam od razu mocy pompy. Najpierw sprawdzam kierunek przepływu, odpowietrzenie, filtr i logikę sterowania.
