Stojąc przed domem, łatwo pomylić pompę ciepła z dużym klimatyzatorem albo wentylatorem przemysłowym. To, jak wygląda pompa ciepła, zależy jednak od rodzaju urządzenia, sposobu montażu i tego, czy producent połączył zbiornik z modułem hydraulicznym. Pokażę, po czym rozpoznać jednostkę zewnętrzną i wewnętrzną, czym różni się monoblok od splitu oraz na co zwrócić uwagę podczas planowania instalacji.
Pompa ciepła może być niepozorna, ale instalacja wokół niej już nie
- Jednostka zewnętrzna przypomina dużą obudowę klimatyzatora z wentylatorem i kratką wymiennika.
- Moduł wewnętrzny może wyglądać jak wysoka szafa, wisząca skrzynka albo zestaw urządzeń ze zbiornikiem c.w.u.
- Monoblok ma cały obieg chłodniczy w jednostce zewnętrznej, a split dzieli go między dwa moduły.
- Pompa gruntowa często nie ma dużego wentylatora na elewacji, ponieważ korzysta z kolektora poziomego lub odwiertów.
- Jednostkę zewnętrzną trzeba ustawić tak, aby miała swobodny przepływ powietrza i odpływ skroplin.
Najbardziej widoczna część to jednostka zewnętrzna
W przypadku popularnej pompy powietrze-woda na zewnątrz budynku stoi prostokątna obudowa z tworzywa lub malowanej blachy. Z przodu albo z boku znajduje się duży wentylator osłonięty kratką, a za nim wymiennik ciepła z cienkimi lamelami. Z daleka urządzenie przypomina klimatyzator, ale zwykle jest większe i ustawione na stabilnej podstawie przy ścianie.
Obudowa najczęściej ma neutralny kolor, na przykład biały, szary albo grafitowy. Jej wysokość zależy od modelu, jednak jednostki typu split bywają stosunkowo niskie, a większe monobloki mogą mieć około 80 cm wysokości lub więcej. Nie traktuję tego jako sztywnej reguły, ponieważ wymiary mocno zmieniają się wraz z mocą, liczbą wentylatorów i konstrukcją producenta.
Podczas pracy wentylator zasysa powietrze przez wymiennik i wyrzuca je w przeciwnym kierunku. Z tego powodu przed urządzeniem nie powinno być ogrodzenia, gęstych krzewów ani składowanego opału. Zimą pod pompą może pojawić się woda, ponieważ podczas odszraniania powstają skropliny i lód. Jednostka powinna więc stać mniej więcej 30-50 cm nad gruntem, na konsoli lub fundamencie dostosowanym do jej ciężaru.
Co można zobaczyć w jednostce zewnętrznej
Najłatwiej rozpoznać pompę po kilku elementach. Kratka wentylatora jest najbardziej charakterystyczna, ale równie ważne są boczne przyłącza, przewody prowadzące do budynku i odpływ wody. W środku znajdują się między innymi wymiennik ciepła, sprężarka, wentylator i automatyka, choć użytkownik nie powinien samodzielnie otwierać obudowy.
Sprężarka odpowiada za podnoszenie parametrów czynnika chłodniczego, czyli substancji krążącej w obiegu pompy. Wymiennik odbiera energię z powietrza, a drugi wymiennik przekazuje ją do instalacji grzewczej. Na zewnątrz nie widać tych procesów, dlatego wygląd urządzenia mówi mniej niż sposób poprowadzenia przewodów i przygotowanie miejsca montażu.
Warto też zwrócić uwagę na odległość od okien sypialni i granicy działki. Pompa nie pracuje cały czas z takim samym hałasem, ale przy intensywnym grzaniu i odszranianiu może być wyraźnie słyszalna. Ja zdecydowanie wolę zaplanować ją kilka metrów od okna niż później maskować dźwięk ekranem, który dodatkowo ogranicza przepływ powietrza.
Jednostka wewnętrzna może przypominać szafę albo kocioł

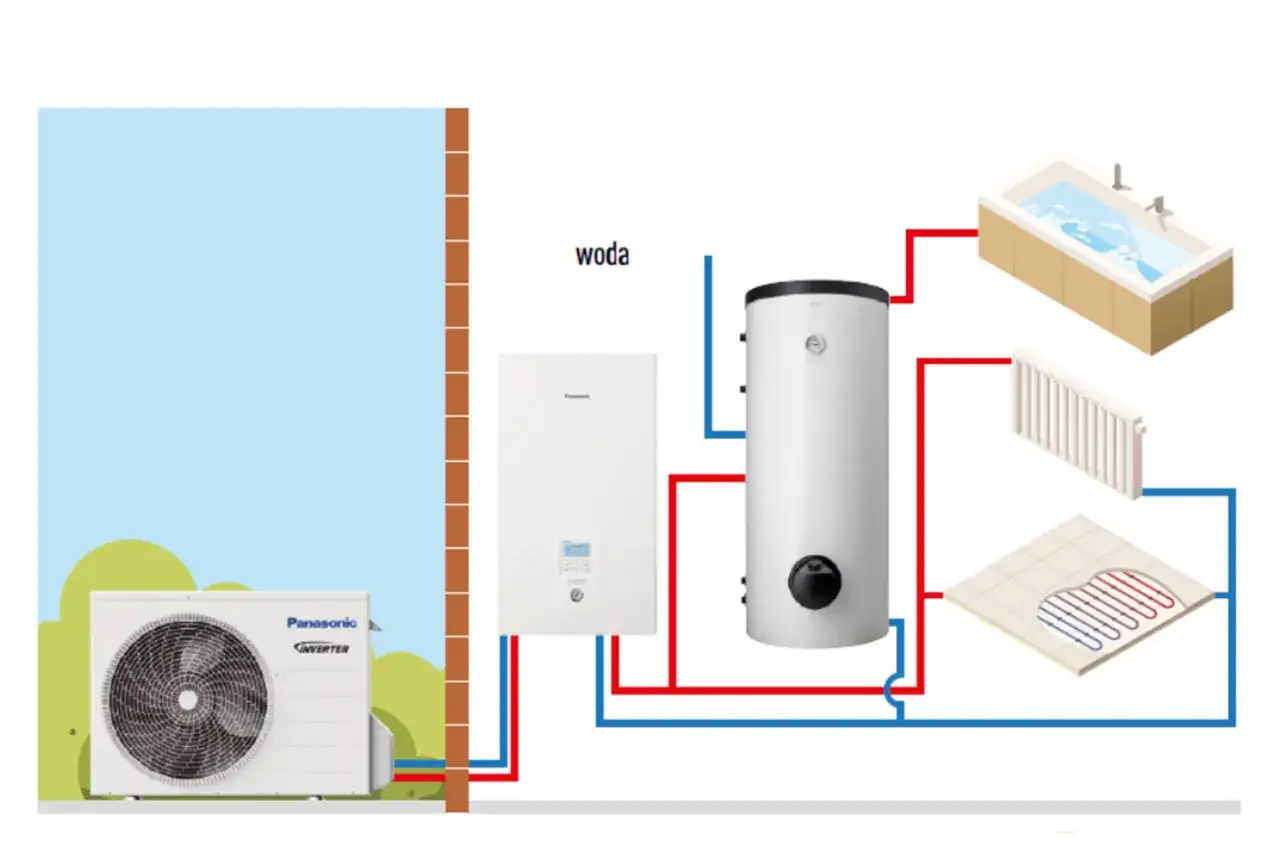

W środku domu wygląd instalacji zależy głównie od tego, gdzie umieszczono zasobnik ciepłej wody użytkowej. Najbardziej estetyczny wariant to jedna wysoka obudowa stojąca, w której znajdują się sterownik, pompy obiegowe, zawory i zbiornik. Taki moduł przypomina nowoczesny kocioł lub lodówkę i często trafia do kotłowni, pomieszczenia gospodarczego albo garażu.
W innych instalacjach moduł hydrauliczny jest niewielką skrzynką wiszącą na ścianie, a zasobnik stoi obok. Wtedy całość wygląda mniej jednolicie, ale daje większą swobodę ustawienia. Do zestawu może dojść jeszcze bufor ciepła, naczynie przeponowe, filtr magnetyczny i dodatkowa pompa obiegowa. To dlatego sama biała obudowa na zewnątrz nie pokazuje, ile miejsca trzeba przeznaczyć na kompletną kotłownię.
Pompa powietrze-powietrze wygląda inaczej. Zamiast wodnego modułu wewnętrznego ma jednostki nawiewne przypominające klimatyzatory ścienne. Takie rozwiązanie może ogrzewać pomieszczenia, ale nie przygotuje ciepłej wody użytkowej bez dodatkowego systemu.
Monoblok, split i pompa gruntowa wyglądają zupełnie inaczej
Najważniejsze różnice wizualne wynikają z rodzaju urządzenia. W tabeli zebrałem to, co zwykle widać podczas oględzin domu lub projektu instalacji.
| Typ pompy | Co widać na zewnątrz | Co znajduje się w domu | Najważniejsza cecha |
|---|---|---|---|
| Powietrze-woda monoblok | Jedna, zwykle większa jednostka z wentylatorem | Moduł hydrauliczny, zasobnik i sterowanie | Obieg chłodniczy jest zamknięty w urządzeniu zewnętrznym |
| Powietrze-woda split | Zewnętrzna obudowa z wentylatorem | Jednostka wewnętrzna połączona z modułem zewnętrznym | Obieg czynnika chłodniczego jest podzielony na dwa moduły |
| Gruntowa | Zwykle brak dużego wentylatora na elewacji | Pompa, zasobnik i osprzęt hydrauliczny | Ciepło pobiera kolektor poziomy albo sondy w odwiertach |
| Powietrze-powietrze | Jednostka zewnętrzna podobna do klimatyzatora | Jednostki nawiewne na ścianach lub suficie | Ogrzewa powietrze bez wodnego obiegu grzewczego |
W monobloku na zewnątrz znajduje się więcej elementów, dlatego obudowa jest często większa. W splicie jednostka zewnętrzna może być niższa i lżejsza, ale instalacja wymaga prawidłowego połączenia przewodów chłodniczych. Z punktu widzenia wyglądu różnica jest prosta do zauważenia, choć o wyborze powinny decydować także warunki montażu, serwis i zabezpieczenie instalacji przed zamarzaniem.
Pompa gruntowa bywa dla oka najmniej charakterystyczna. Na podwórku można nie zobaczyć żadnego urządzenia poza pokrywami odwiertów albo niewidocznym pod ziemią kolektorem. Przy kolektorze poziomym rury układa się zwykle na głębokości około 1,2-1,5 m, co wymaga wolnej powierzchni działki. Odwierty zajmują mniej miejsca, ale wymagają odpowiednich warunków gruntowych i profesjonalnego wykonania.
Wygląd instalacji zdradza, czy miejsce montażu wybrano rozsądnie
Dobrze zamontowana pompa nie powinna być wciśnięta między ścianę a płot. Potrzebuje przestrzeni przed wentylatorem, stabilnego podłoża i miejsca na odprowadzenie wody. W praktyce sprawdzam przede wszystkim cztery elementy:
- swobodny przepływ powietrza przed i za wentylatorem,
- łatwy dostęp do filtrów, zaworów i obudowy serwisowej,
- bezpieczne odprowadzenie skroplin z dala od ciągów pieszych,
- ograniczenie przenoszenia drgań na ścianę budynku.
Nie podoba mi się montowanie jednostki bezpośrednio pod oknem sypialni tylko dlatego, że tam najłatwiej przeprowadzić przewody. Krótka trasa instalacji jest korzystna, ale komfort akustyczny i swobodny nawiew mają większe znaczenie niż oszczędzenie kilku metrów przewodu.
Trzeba też zostawić miejsce nad urządzeniem i po bokach zgodnie z instrukcją konkretnego modelu. Zbyt ciasna zabudowa, dekoracyjna kratka albo gęsta pergola mogą pogorszyć przepływ powietrza, zwiększyć zużycie energii i utrudnić odszranianie. Osłona wizualna ma sens tylko wtedy, gdy nie działa jak pudełko zamykające pompę.
Na co patrzeć przed zakupem, nie tylko na samą obudowę
Zdjęcie katalogowe nie pokazuje całej instalacji. Przed wyborem sprawdzam, czy producent podaje osobno wymiary jednostki zewnętrznej, modułu wewnętrznego, zasobnika i wymagane odstępy montażowe. Dla inwestora ważna jest nie szerokość samej pompy, lecz łączna powierzchnia potrzebna na urządzenie, przyłącza i serwis.
Warto poprosić instalatora o prosty rzut kotłowni. Powinny znaleźć się na nim urządzenia, średnice przewodów, miejsce odpływu skroplin oraz dostęp do zabezpieczeń. Taki szkic często pokazuje problem, którego nie widać podczas rozmowy, na przykład brak miejsca na otwarcie przedniej pokrywy albo kolizję zbiornika z drzwiami.
Nie sugerowałbym się też wyłącznie kolorem i liczbą wentylatorów. Dwa modele o podobnym wyglądzie mogą różnić się mocą, poziomem hałasu, sposobem sterowania i wymaganiami elektrycznymi. Jeśli pompa ma współpracować z automatyką domu, trzeba od razu sprawdzić dostępne protokoły komunikacyjne, aplikację oraz możliwość integracji z termostatami i systemem zarządzania energią.
Sam wygląd pompy to dopiero początek oceny
Najczęściej spotykana pompa ciepła powietrze-woda ma zewnętrzną obudowę z wentylatorem oraz wewnętrzny moduł hydrauliczny, często połączony ze zbiornikiem ciepłej wody. Monoblok, split i wariant gruntowy mogą jednak wyglądać zupełnie inaczej, dlatego przed oceną urządzenia trzeba ustalić jego typ.
Jeżeli planuję instalację przy domu, patrzę nie tylko na to, czy pompa pasuje do elewacji. Równie ważne są odstępy, hałas, odpływ skroplin, dostęp serwisowy i miejsce na całą kotłownię. To właśnie te szczegóły decydują, czy nowoczesne urządzenie będzie wygodnym elementem inteligentnego domu, czy źródłem problemów po pierwszej zimie.
