Najważniejsze decyzje zapadają jeszcze przed montażem rur
- Obliczenia OZC pokazują rzeczywiste zapotrzebowanie budynku na ciepło.
- Źródło ciepła trzeba dopasować do temperatury pracy instalacji, izolacji i sposobu użytkowania domu.
- Projekt hydrauliczny określa średnice rur, przepływy, długości pętli i nastawy zaworów.
- Ogrzewanie podłogowe dobrze współpracuje z pompą ciepła, ale wymaga dokładnego rozplanowania stref i rozdzielaczy.
- Koszt dokumentacji dla domu jednorodzinnego zwykle wynosi od kilkuset do kilku tysięcy złotych, zależnie od zakresu.
Co powinien zawierać projekt instalacji CO
Dobry projekt instalacji CO jest instrukcją dla wykonawcy i jednocześnie zabezpieczeniem inwestora. Nie ogranicza się do narysowania przebiegu rur. Powinien odpowiadać na pytania, ile ciepła potrzebuje każde pomieszczenie, jakie urządzenia trzeba zastosować i jak ustawić instalację po uruchomieniu.
Obliczenia zapotrzebowania na ciepło
Podstawą jest obliczenie strat ciepła, często określane skrótem OZC. Uwzględnia ono między innymi powierzchnię i wysokość pomieszczeń, izolację ścian, dachu i podłogi, wielkość okien, wentylację oraz położenie budynku.
Na tej podstawie projektant określa moc potrzebną dla poszczególnych pokoi. To ważne, ponieważ moc całego źródła ciepła nie powinna być dobierana przez proste mnożenie metrażu przez przyjętą z góry wartość. W nowym, dobrze ocieplonym domu wynik może być znacznie niższy niż w budynku z lat 80. lub 90.
Część rysunkowa i obliczenia hydrauliczne

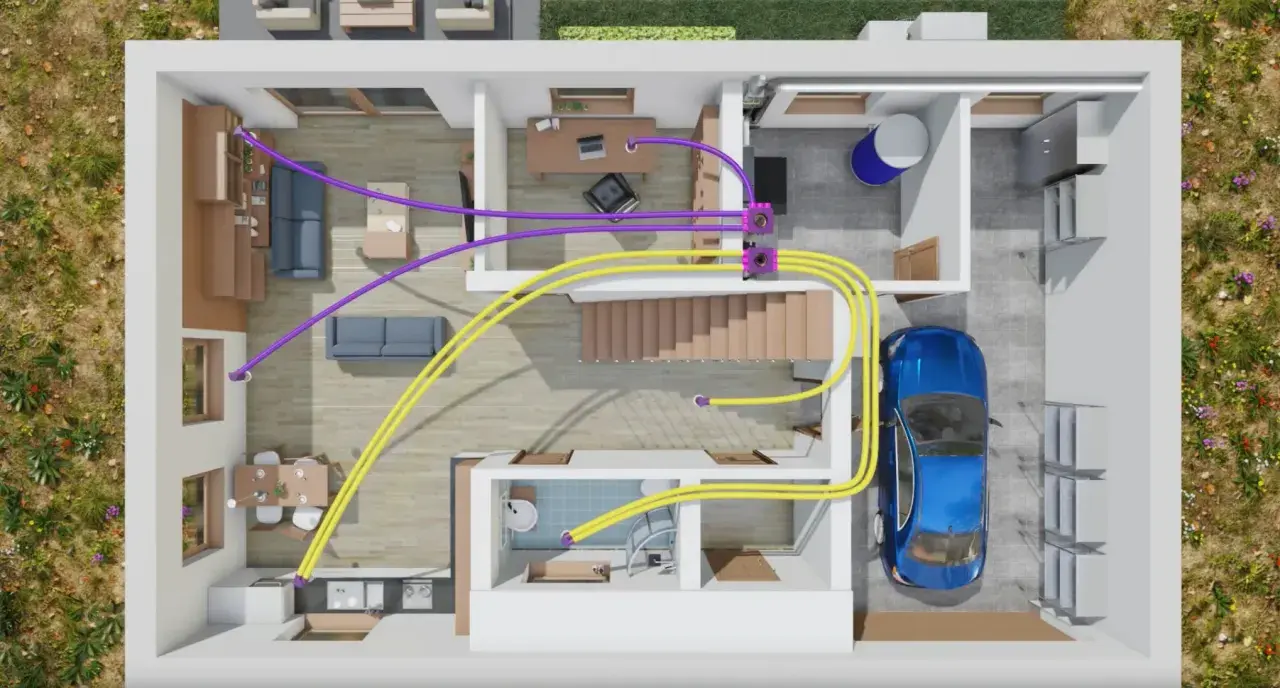

Dokumentacja powinna pokazywać lokalizację źródła ciepła, rozdzielaczy, grzejników, pętli podłogówki, rur oraz armatury. Obliczenia hydrauliczne dobierają średnice przewodów, przepływy i opory, dzięki czemu woda trafia do każdego odbiornika w odpowiedniej ilości.
W kompletnym opracowaniu szukam również zestawienia materiałów. Powinny znaleźć się w nim między innymi typy rur, długości obiegów, rodzaje zaworów, pompy, rozdzielacze, izolacja oraz elementy zabezpieczające. Sama kreska na rzucie nie wystarczy ekipie, która ma wykonać instalację bez zgadywania.
| Element dokumentacji | Co określa | Znaczenie dla inwestora |
|---|---|---|
| Obliczenia OZC | Straty ciepła i wymaganą moc pomieszczeń | Chronią przed przewymiarowaniem lub niedogrzaniem |
| Rzuty instalacji | Przebieg rur, grzejników i pętli | Ułatwiają montaż oraz późniejsze naprawy |
| Obliczenia hydrauliczne | Przepływy, średnice i nastawy | Pomagają uzyskać równomierne grzanie |
| Zestawienie materiałów | Rodzaje i ilości elementów | Ułatwia wycenę i kontrolę zakupów |

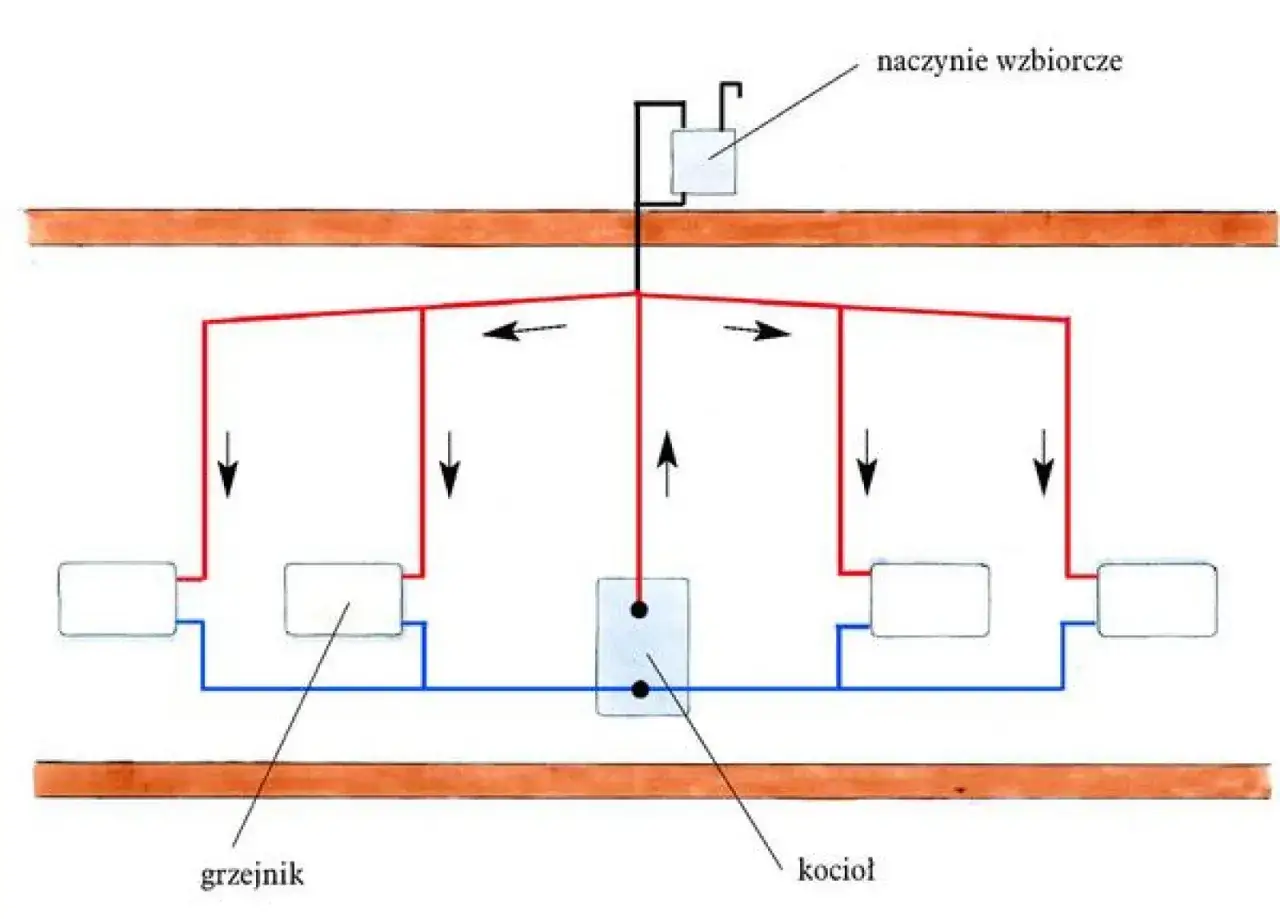

| Schemat źródła ciepła | Połączenia kotła, pompy, bufora lub zasobnika | Pokazuje, jak system ma działać jako całość |
Jak dopasować ogrzewanie do domu i źródła ciepła
Najpierw patrzę na budynek, dopiero później na urządzenia. Inaczej projektuje się instalację w nowym domu z pompą ciepła, inaczej modernizuje starą instalację grzejnikową, a jeszcze inaczej łączy kilka obiegów o różnych temperaturach.
Grzejniki czy ogrzewanie podłogowe
Grzejniki są łatwe do regulacji, szybko reagują na zmianę temperatury i dobrze sprawdzają się podczas modernizacji. Ich ograniczeniem jest wyższa temperatura zasilania, szczególnie gdy budynek ma duże straty ciepła.
Ogrzewanie podłogowe pracuje zwykle na niższych temperaturach i daje równomierny rozkład ciepła. Dobrze współpracuje z pompą ciepła, ale ma większą bezwładność. Oznacza to, że po zmianie ustawienia efekt nie pojawia się natychmiast, a błędy w rozstawie rur mogą być trudne do usunięcia bez ingerencji w posadzkę.
Przeczytaj również: Jak ustawić ogrzewanie podłogowe, by działało oszczędnie?
Jedna temperatura czy kilka obiegów
W domu z samą podłogówką można często zaprojektować jeden niskotemperaturowy obieg. Jeśli na części kondygnacji są grzejniki, a na innej podłogówka, potrzebne może być rozdzielenie instalacji na obiegi o różnych parametrach, z osobnymi pompami, zaworami mieszającymi lub sprzęgłem hydraulicznym.
Sprzęgło hydrauliczne rozdziela obieg źródła ciepła od obiegów odbiorczych. Nie jest jednak automatycznie potrzebne w każdym domu. Dodanie go bez analizy może zwiększyć koszty, zużycie energii przez pompy i komplikację sterowania.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Grzejniki płytowe | Modernizacje i pomieszczenia wymagające szybkiej reakcji | Przy niskiej temperaturze mogą wymagać większej powierzchni |
| Ogrzewanie podłogowe | Nowe, dobrze ocieplone budynki i pompy ciepła | Duża bezwładność i konieczność poprawnego projektu posadzki |
| Układ mieszany | Domy z różnymi odbiornikami ciepła | Wyższa cena i bardziej złożone sterowanie |
| Bufor ciepła | Wybrane układy z kotłem na paliwo stałe lub kilkoma źródłami | Zajmuje miejsce i zwiększa straty postojowe |
Jak przebiega projektowanie instalacji krok po kroku
Najsprawniej przebiega to wtedy, gdy projektant otrzymuje kompletny zestaw informacji jeszcze przed rozpoczęciem obliczeń. Potrzebne są rzuty i przekroje budynku, warstwy przegród, informacje o oknach, planowanej wentylacji, liczbie mieszkańców oraz oczekiwania dotyczące temperatury w poszczególnych pomieszczeniach.
- Analiza budynku obejmuje konstrukcję, izolację, stolarkę i sposób użytkowania.
- Obliczenia OZC określają straty ciepła dla każdego pomieszczenia oraz całego budynku.
- Wybór systemu obejmuje źródło ciepła, grzejniki, podłogówkę, zasobnik c.w.u. i ewentualny bufor.
- Rozmieszczenie odbiorników uwzględnia meble, zabudowę kuchenną, przeszklenia i planowane wykończenie.
- Obliczenia hydrauliczne dobierają rury, przepływy, pompy i nastawy regulacyjne.
- Opracowanie sterowania określa termostaty, czujniki, siłowniki oraz podział na strefy.
- Weryfikacja wykonawcza sprawdza kolizje z wentylacją, elektryką, konstrukcją i warstwami podłogi.
W przypadku ogrzewania podłogowego projekt powinien wskazywać długość każdej pętli, jej rozstaw, kierunek prowadzenia oraz przypisanie do rozdzielacza. Zbyt długa pętla zwiększa opory przepływu, a zbyt duży rozstaw może powodować chłodniejsze pasy podłogi, zwłaszcza przy dużych oknach i ścianach zewnętrznych.
Ile kosztuje dokumentacja i cała instalacja
Cena zależy przede wszystkim od zakresu, a nie od samego słowa „projekt” w ofercie. Prosty schemat dla niewielkiego domu może kosztować około 600-1000 zł, natomiast kompletne opracowanie z OZC, hydrauliką, rysunkami, doborem urządzeń i zestawieniem materiałów często mieści się w przedziale 1500-4000 zł.
To wartości orientacyjne. Inaczej wyceniany jest nowy dom o powierzchni 120 m², a inaczej modernizacja budynku z kilkoma źródłami ciepła, istniejącymi pionami i niepewną izolacją. Przed podpisaniem umowy sprawdzam, czy w cenie są poprawki, wizja lokalna, konsultacja z wykonawcą i dokumentacja powykonawcza.
| Zakres prac | Orientacyjny koszt | Co może zmienić cenę |
|---|---|---|
| Prosty schemat instalacji | 600-1000 zł | Mały budynek i jeden typ odbiorników |
| Projekt z OZC i hydrauliką | 1500-4000 zł | Powierzchnia, liczba stref i szczegółowość dokumentacji |
| Kompletna instalacja w domu jednorodzinnym | około 35 000-90 000 zł | Źródło ciepła, standard materiałów, metraż i robocizna |
| Modernizacja starego systemu | od kilkunastu do kilkudziesięciu tysięcy złotych | Stan rur, grzejników, kominów i źródła ciepła |
Nie oszczędzałbym na obliczeniach po to, żeby później kupić większy kocioł lub pompę ciepła. Przewymiarowane urządzenie może częściej taktować, czyli włączać się i wyłączać w krótkich cyklach, a to pogarsza sprawność i skraca żywotność części. Z drugiej strony zbyt mała moc oznacza problemy z komfortem podczas mroźnych dni.
Przy wycenie całego systemu trzeba doliczyć również automatykę, armaturę zabezpieczającą, izolację przewodów, przygotowanie podłoża, próby szczelności, regulację i uruchomienie. Sama cena rur nie pokazuje rzeczywistego kosztu instalacji.
Błędy, które najczęściej wychodzą dopiero po uruchomieniu
Najdroższe problemy zwykle nie wynikają z jednego wadliwego elementu, lecz z braku spójności między projektem, zakupami i wykonaniem. W praktyce szczególnie często spotykam kilka powtarzalnych sytuacji.
- Dobór mocy na podstawie metrażu zamiast obliczeń strat ciepła.
- Brak regulacji hydraulicznej, przez co jedne pomieszczenia są przegrzane, a inne niedogrzane.
- Zbyt długie pętle podłogowe, które powodują duże opory i problemy z przepływem.
- Rozdzielacz w przypadkowym miejscu, bez dostępu serwisowego i bez ochrony przed hałasem.
- Brak izolacji rur prowadzonych przez pomieszczenia nieogrzewane.
- Łączenie urządzeń bez analizy hydraulicznej, na przykład pompy ciepła, kotła i bufora.
- Brak zdjęć tras przewodów przed wykonaniem tynków i posadzek.
Częstym nieporozumieniem jest przekonanie, że każdą temperaturę da się później „wyregulować termostatem”. Termostat ograniczy dopływ ciepła, ale nie naprawi źle dobranej średnicy rury, nie wyrówna błędnie wykonanych pętli i nie usunie strat na niezaizolowanym przewodzie.
Projekt powinien też uwzględniać lokalne przepisy antysmogowe oraz dostępność paliwa i przyłącza. Ministerstwo Rozwoju i Technologii zwraca uwagę, że wybór systemu grzewczego zależy nie tylko od ceny urządzenia, lecz także od parametrów budynku, lokalnych warunków, wymagań ekologicznych i kosztów energii.
Najlepszy projekt zaczyna się od decyzji, których nie widać na rzucie
Przed zamówieniem dokumentacji przygotowałbym krótką listę założeń. Powinny znaleźć się na niej planowany standard ocieplenia, rodzaj wentylacji, liczba użytkowników, preferowana temperatura, sposób przygotowania ciepłej wody oraz miejsce na urządzenia i serwis.
W nowym domu szczególnie opłaca się zaprojektować instalację razem z automatyką i elektryką. Dzięki temu można wcześniej przewidzieć przewody do czujników, zasilanie pomp, komunikację z systemem inteligentnego domu i podział na strefy. Największą oszczędność daje nie najtańszy element, lecz dobrze dopasowany cały układ.
Jeżeli projektant, wykonawca i inwestor pracują na tym samym schemacie, ogrzewanie działa ciszej, łatwiej je wyregulować i prościej serwisować. To właśnie ta spójność, a nie efektowna lista urządzeń, decyduje o komforcie przez kolejne lata.
