Gdy instalacja elektryczna jest jeszcze na etapie projektu, łatwo zaoszczędzić sobie późniejszego kucia ścian i nerwowego szukania przewodów. Jeśli zastanawiasz się, jak kłaść kable elektryczne w domu, najważniejsze są nie tylko kierunek prowadzenia tras, lecz także dobór obwodów, przekrojów, zabezpieczeń i zapasów pod przyszłe urządzenia. Pokażę praktyczny schemat planowania oraz sytuacje, w których prace powinien przejąć elektryk z odpowiednimi uprawnieniami.
Bezpieczna instalacja zaczyna się od dobrego planu
- Trasy prowadź pionowo lub poziomo, równolegle do krawędzi ścian i sufitu.
- Oświetlenie, gniazda i urządzenia dużej mocy rozdziel na osobne obwody.
- Najczęściej stosuje się przewody o przekroju 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale ostateczny dobór zależy od obciążenia i długości trasy.
- Nie łącz przewodu PE z N w obwodach odbiorczych i nie rezygnuj z ochrony różnicowoprądowej.
- Przed tynkowaniem wykonaj zdjęcia, pomiary i opis tras, zwłaszcza jeśli planujesz automatykę domu.
Zacznij od rozplanowania obwodów, a nie od bruzd
Najczęstszy błąd polega na tym, że ktoś najpierw wykuwa rowki w ścianach, a dopiero później zastanawia się, co właściwie ma zostać podłączone. Ja zaczynam od rzutu pomieszczeń i zaznaczam na nim każde gniazdo, punkt świetlny, łącznik oraz urządzenie o większej mocy. Dzięki temu instalacja nie kończy się na przypadkowym zestawie punktów odziedziczonym po poprzednim właścicielu.
W domu warto wydzielić przynajmniej osobne obwody dla oświetlenia, gniazd ogólnych, kuchni, łazienki i urządzeń takich jak piekarnik, płyta grzewcza, pralka, suszarka, zmywarka, pompa ciepła czy klimatyzator. Jeden obwód nie powinien zasilać całego domu, bo awaria pojedynczego zabezpieczenia pozbawi wtedy prądu wszystkie pomieszczenia.
Przykładowy podział dla domu jednorodzinnego
| Obwód | Typowe zastosowanie | Dlaczego warto go wydzielić |
|---|---|---|
| Oświetlenie | Punkty świetlne i łączniki | Awaria gniazd nie wyłącza światła |
| Gniazda pokoi | Salon, sypialnie, gabinet | Łatwiejsze zabezpieczenie i lokalizacja usterki |
| Kuchnia | Blat, lodówka, zmywarka, okap | Duża liczba odbiorników i częste obciążenie |
| Łazienka | Gniazda, pralka, wentylator | Wilgoć wymaga większej kontroli ochrony |
| Urządzenie dużej mocy | Płyta, piekarnik, pompa ciepła | Odbiornik może wymagać osobnego przewodu i zabezpieczenia |
Nie kopiowałbym bezrefleksyjnie gotowych schematów z internetu. Przekrój przewodu, wartość wyłącznika nadprądowego i sposób zasilania zależą między innymi od długości trasy, sposobu ułożenia, rodzaju odbiornika oraz obciążenia kilku przewodów biegnących obok siebie. Prosty układ dla mieszkania nie musi pasować do domu z ogrzewaniem elektrycznym.
Dobierz przewody do obciążenia i miejsca montażu
W instalacjach domowych często spotyka się przewody miedziane, na przykład typu YDYp lub YDYżo, prowadzone pod tynkiem. Litera „żo” oznacza obecność żyły ochronnej, czyli przewodu PE w kolorze żółto-zielonym. Przewód neutralny N powinien być jasnoniebieski, a żyły fazowe mają inne kolory, najczęściej brązowy, czarny lub szary.
Dla obwodów oświetleniowych typowym punktem wyjścia jest przekrój 1,5 mm², natomiast dla zwykłych gniazd często stosuje się 2,5 mm². Nie są to jednak uniwersalne recepty. Obwód długiej trasy, zasilający urządzenie o dużej mocy albo ułożony w warunkach ograniczonego chłodzenia, może wymagać innego rozwiązania.
Przewód, kabel i peszel
W języku potocznym wszystkie te produkty nazywamy kablami, ale technicznie przewód i kabel nie są tym samym. W domu najczęściej układa się przewody instalacyjne pod tynkiem, w bruzdach, kanałach lub rurach osłonowych. Peszel chroni przewód przed uszkodzeniem i może ułatwić wymianę, ale sam w sobie nie naprawia źle zaprojektowanej instalacji.

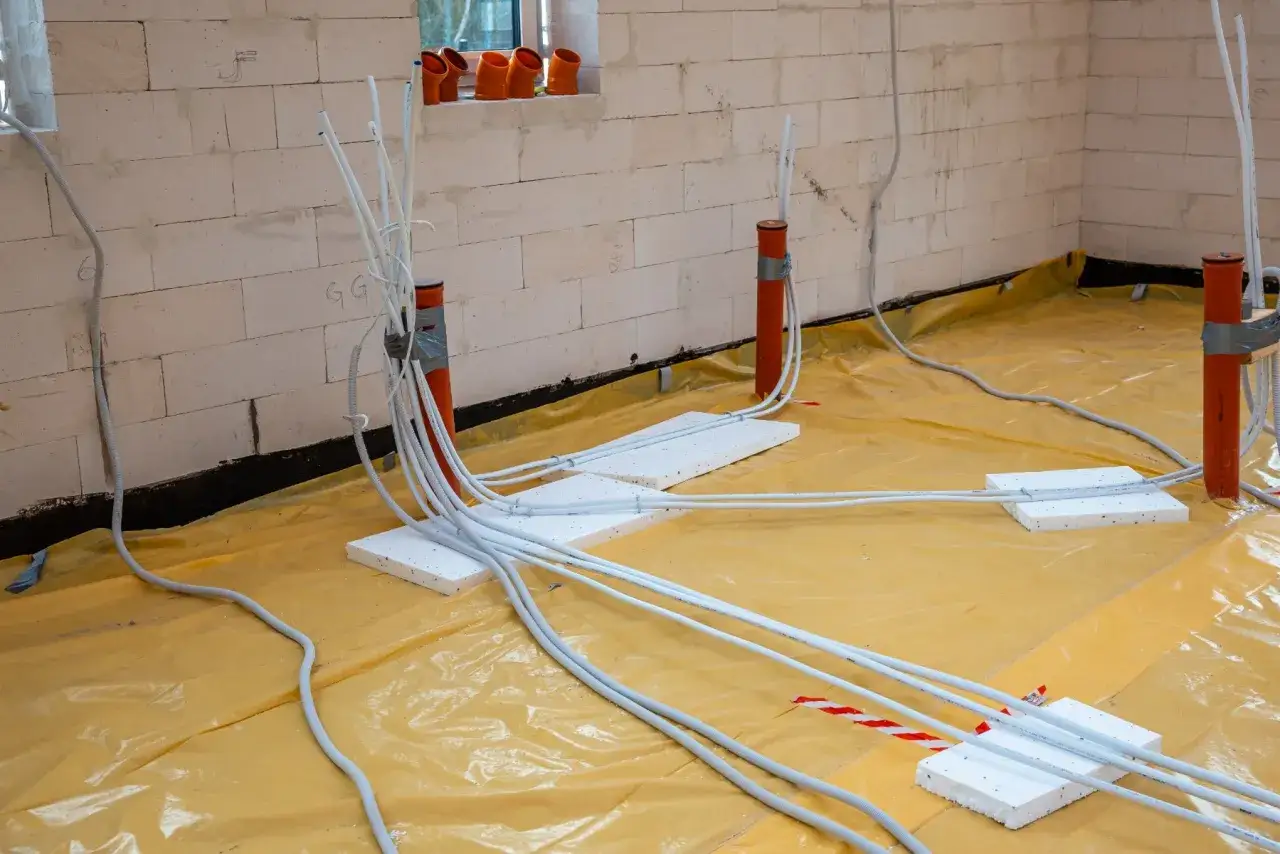

Osłona ma szczególny sens w ścianach z płyt gipsowo-kartonowych, w miejscach narażonych na uderzenia, przy przejściach przez konstrukcję oraz tam, gdzie instalacja może być w przyszłości modyfikowana. Nie należy jednak upychać zbyt wielu przewodów w cienkim peszlu. Utrudnia to przeciąganie, pogarsza chłodzenie i może prowadzić do uszkodzenia izolacji.
Nie mieszaj instalacji bez wyraźnego powodu
Przewody energetyczne, alarmowe, sieciowe, antenowe i sterujące najlepiej prowadzić w osobnych trasach. Przewody niskoprądowe mogą zbierać zakłócenia, gdy biegną długo i blisko przewodów zasilających, zwłaszcza przy urządzeniach dużej mocy. W domu inteligentnym dobrze zaplanować oddzielną szafkę teletechniczną i zostawić do niej kilka pustych rur rezerwowych.
To rozwiązanie kosztuje niewiele na etapie budowy, a później pozwala dołożyć przewód Ethernet, czujnik, sterowanie roletą albo dodatkowy punkt alarmowy bez rozkuwania ściany. Z mojego doświadczenia wynika, że pusta rura rezerwowa jest praktyczniejsza niż zapasowy przewód położony na chybił trafił.
Prowadź trasy tak, aby można je było później odnaleźć

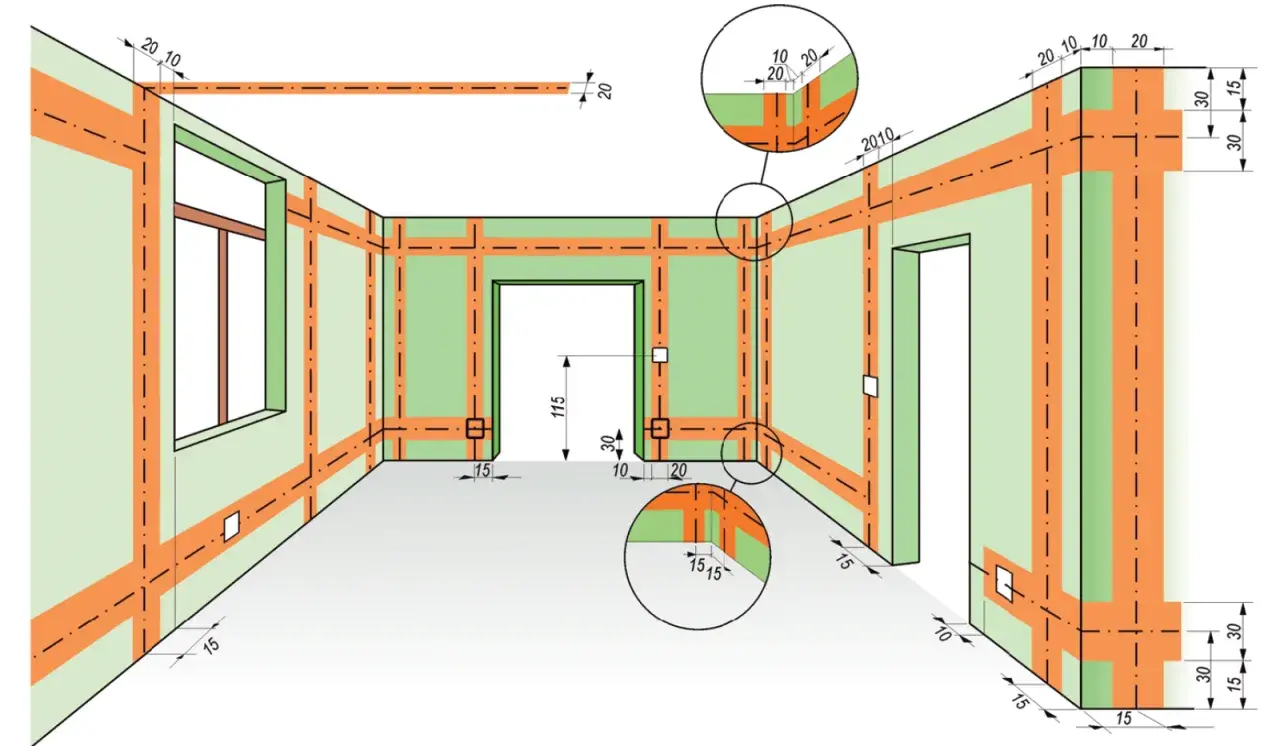

Przewody w ścianach prowadzi się zasadniczo pionowo albo poziomo, równolegle do krawędzi ścian i sufitu. Unikaj skosów, nawet jeśli wydają się krótsze. Prosta trasa jest łatwa do odtworzenia, a podczas wiercenia w ścianie można przewidzieć, gdzie przebiega instalacja.
Pionowe odcinki prowadź od gniazd, łączników i puszek, a poziome utrzymuj w stałej strefie. Szczególną ostrożność zachowaj nad i pod rozdzielnicą, w pobliżu narożników, drzwi oraz okien. Nie układaj przewodów „na skróty” po przekątnej, bo za kilka lat taki przebieg będzie praktycznie niemożliwy do odgadnięcia.
Pod tynkiem, w peszlu czy w korycie
| Sposób ułożenia | Zastosowanie | Ograniczenie |
|---|---|---|
| Bezpośrednio pod tynkiem | Typowe ściany murowane i standardowe obwody | Mniejsza możliwość późniejszej wymiany przewodu |
| W bruździe z osłoną | Miejsca narażone na uszkodzenia i przyszłe zmiany | Więcej pracy oraz konieczność dobrania właściwej średnicy |
| W rurze lub kanale | Ścianki działowe, garaże, pomieszczenia techniczne | Osłona musi być dopasowana do warunków środowiskowych |
| W korycie naściennym | Remonty bez kucia ścian | Widoczna instalacja i mniejsza estetyka |
Przy wykonywaniu bruzd nie osłabiaj elementów konstrukcyjnych. Dotyczy to zwłaszcza słupów, podciągów, nadproży i stropów. Głębokość oraz szerokość bruzdy musi wynikać z konstrukcji ściany, a nie z wygody osoby montującej. W przypadku ścian nośnych bezpieczniej skonsultować trasę z fachowcem niż później naprawiać uszkodzoną konstrukcję.
Przewody mocuj tak, aby nie przesuwały się podczas tynkowania i nie tworzyły ostrych załamań. Przy puszkach oraz punktach końcowych zostaw rezerwę potrzebną do wykonania połączeń. Nie warto oszczędzać na kilkunastu centymetrach przewodu, bo zbyt krótka żyła utrudnia montaż i zwiększa ryzyko niedokładnego połączenia.
Gniazda, łazienka i instalacje niskoprądowe wymagają osobnego podejścia
Rozmieszczenie gniazd najlepiej ustalać razem z projektem mebli i wyposażenia. W kuchni zaplanuj osobne punkty dla sprzętów stojących na blacie, lodówki, zmywarki, piekarnika i okapu. Gniazdo za zabudową powinno być dostępne albo umieszczone tak, by można było odłączyć urządzenie bez demontażu całej kuchni.
W pokojach lepiej dodać jedno gniazdo za dużo niż później zasilać listwę zasilającą kolejną listwą. Warto przewidzieć punkty przy biurku, łóżku, telewizorze, routerze i miejscu ładowania urządzeń. Przy każdym gnieździe zastanów się też, czy w przyszłości nie trafi tam sprzęt o większym poborze mocy.
Pomieszczenia wilgotne
Łazienka ma dodatkowe wymagania dotyczące stref wokół wanny, brodzika i prysznica. W tych miejscach liczy się nie tylko przebieg przewodu, ale również stopień ochrony osprzętu, sposób zasilania i połączenia wyrównawcze. Nie traktuj łazienki jak zwykłego pokoju, nawet jeśli planujesz tylko gniazdo dla pralki.
Wyłącznik różnicowoprądowy o czułości 30 mA zapewnia dodatkową ochronę przy uszkodzeniu, ale nie zastępuje prawidłowego przewodu PE, izolacji ani właściwie dobranego zabezpieczenia nadprądowego. Dobór aparatury dla łazienki powinien sprawdzić elektryk, szczególnie gdy w grę wchodzi podgrzewacz wody, ogrzewanie podłogowe lub urządzenie zamontowane na stałe.
Alarm i automatyka domu
Jeżeli planujesz system alarmowy, rolety, czujniki zalania, sterowanie ogrzewaniem lub automatykę oświetlenia, zaplanuj te przewody przed zamknięciem ścian. Każdy czujnik powinien mieć logiczną trasę do centrali, a centrala powinna znaleźć się w miejscu suchym, wentylowanym i możliwie trudnym do przypadkowego odłączenia.
Nie prowadź przewodów alarmowych razem z zasilaniem 230 V w jednej rurze. Zostaw również kilka przewodów rezerwowych albo puste peszle między centralą, rozdzielnicą i głównymi pomieszczeniami. Taka infrastruktura jest szczególnie cenna, gdy po kilku latach dochodzą kamery, czujniki jakości powietrza albo sterowanie bramą.
Zabezpieczenia muszą pasować do przewodów i odbiorników
Rozdzielnica nie jest miejscem na przypadkowy zestaw wyłączników. Znajdują się w niej między innymi wyłączniki nadprądowe, które chronią obwody przed przeciążeniem i zwarciem, oraz wyłączniki różnicowoprądowe, które reagują na część prądu płynącą inną drogą niż powinna. Wartość zabezpieczenia dobiera się do przewodu i warunków jego pracy, a nie do tego, jak mocny bezpiecznik udało się kupić.
W obwodach odbiorczych przewód ochronny PE i neutralny N muszą pozostać rozdzielone. Żyła żółto-zielona nie służy do zastępowania przewodu neutralnego, a mostkowanie PE z N za wyłącznikiem różnicowoprądowym może powodować jego nieprawidłowe działanie i stwarzać zagrożenie.
Przeczytaj również: Na jakiej głębokości zakopać kabel elektryczny?
Co powinno zostać sprawdzone przed uruchomieniem
- ciągłość przewodów ochronnych i połączeń wyrównawczych,
- rezystancja izolacji przewodów,
- skuteczność ochrony przeciwporażeniowej,
- działanie wyłączników różnicowoprądowych,
- zgodność opisów w rozdzielnicy z rzeczywistymi obwodami,
- kolejność i poprawność podłączenia żył.
Sam multimetr nie zastępuje pełnych pomiarów odbiorczych. Przed podaniem napięcia instalację powinien sprawdzić elektryk, który dysponuje odpowiednim miernikiem i może sporządzić dokumentację pomiarową. Dotyczy to szczególnie nowego domu, przebudowy rozdzielnicy i instalacji zasilającej urządzenia dużej mocy.
Jeśli nie masz doświadczenia w pracy przy instalacjach, możesz przygotować trasowanie, osadzić puszki i ułożyć osłony po uzgodnieniu z wykonawcą. Podłączanie rozdzielnicy, wykonywanie połączeń oraz pomiary zostaw osobie posiadającej kwalifikacje. Oszczędność na tym etapie jest niewielka w porównaniu z kosztami skutków zwarcia albo porażenia.
Dokumentuj instalację zanim ściany zostaną zamknięte
Przed tynkowaniem sfotografuj każdą ścianę z przewodami. Zdjęcia z miarką, opis pomieszczenia i zaznaczenie wysokości gniazd pozwolą później bezpiecznie wiercić. Najlepiej przechowywać fotografie razem ze szkicem obwodów i opisem zabezpieczeń w rozdzielnicy.
Zapisz także, które gniazda należą do danego obwodu, gdzie biegną przewody do rolet, alarmu i internetu oraz jakie rury pozostawiono jako rezerwowe. Taka dokumentacja przydaje się nie tylko podczas remontu. Ułatwia również rozbudowę systemu inteligentnego domu, diagnostykę awarii i przekazanie budynku nowemu właścicielowi.
Najlepsza instalacja nie jest tą, w której położono najwięcej przewodów. Jest nią instalacja czytelna, podzielona na logiczne obwody, dobrze zabezpieczona i możliwa do odtworzenia po latach. Zaplanuj trasy przed kuciem, dobierz przewody do rzeczywistych obciążeń, oddziel zasilanie od automatyki i zakończ prace pomiarami. To właśnie te decyzje robią większą różnicę niż sama liczba gniazd w domu.
