Gdy alarm nie reaguje, bezpiecznik wygląda na sprawny, a urządzenie nie dostaje zasilania, pierwszym podejrzanym bywa przerwany przewód albo luźne połączenie. Właśnie wtedy przydaje się wiedza, jak sprawdzić ciągłość obwodu miernikiem, poprawnie odczytać wynik i nie pomylić zwykłego testu przewodzenia z pomiarem izolacji. Pokażę prostą procedurę, typowe błędy oraz zastosowanie tej metody przy przewodach, bezpiecznikach i instalacjach alarmowych.
Najważniejsze zasady pomiaru ciągłości w kilku krokach
- Odłącz zasilanie przed rozpoczęciem testu i upewnij się, że na badanym obwodzie nie ma napięcia.
- Ustaw multimetr na tryb ciągłości, zwykle oznaczony symbolem brzęczyka lub funkcją Ω.
- Sprawny, zwarty odcinek powinien mieć bardzo małą rezystancję, ale sam sygnał dźwiękowy nie zawsze oznacza prawidłowy obwód.
- Przewód lub element najlepiej odizolować od reszty instalacji, aby inne komponenty nie fałszowały wyniku.
- W obwodach alarmowych z rezystorem końca linii oczekuje się konkretnej wartości rezystancji, a niekoniecznie dźwięku miernika.
Co naprawdę oznacza ciągłość obwodu
Ciągłość oznacza, że między dwoma punktami istnieje zamknięta droga dla prądu. Multimetr wykorzystuje własną baterię i przepuszcza przez badany element niewielki prąd, a potem ocenia jego rezystancję. Dla użytkownika najczęściej oznacza to prostą odpowiedź: przewód jest połączony albo występuje w nim przerwa.
W trybie ciągłości urządzenie zwykle wydaje sygnał dźwiękowy, gdy rezystancja mieści się poniżej określonego progu. Ten próg zależy od modelu miernika, dlatego brzęczyk nie jest uniwersalnym wyznacznikiem jakości połączenia. Przy dokładniejszej diagnozie patrzę również na wskazanie w omach.
Trzeba też rozróżnić ciągłość od izolacji. Pomiar ciągłości odpowiada na pytanie, czy przewód przewodzi między końcami. Nie potwierdza, że izolacja jest sprawna ani że przewód nie ma upływu do innego żyłowego przewodu, ekranu lub obudowy.
Jak przygotować miernik i obwód do bezpiecznego testu
Najważniejsza zasada brzmi prosto: ciągłość mierzy się wyłącznie w obwodzie bez napięcia. Przed rozpoczęciem wyłącz odpowiedni wyłącznik nadprądowy, odłącz wtyczkę lub wypnij baterię, a w instalacjach zasilanych z kilku źródeł uwzględnij także zasilacz awaryjny, akumulator, panel fotowoltaiczny albo centralę alarmową.Samo wyłączenie zabezpieczenia nie zawsze wystarcza. Ja najpierw sprawdzam brak napięcia odpowiednią funkcją miernika lub testerem, a dopiero potem przechodzę do pomiaru ciągłości. W instalacji 230 V, rozdzielnicy albo obwodzie, którego nie potrafisz jednoznacznie odłączyć, bezpieczniej zlecić pracę elektrykowi.
Ustawienie przewodów pomiarowych
- Czarną sondę podłącz do gniazda COM.
- Czerwoną sondę podłącz do gniazda VΩ, nie do wejścia oznaczonego A lub mA.
- Wybierz symbol brzęczyka, diody lub funkcję Ω, zależnie od konstrukcji miernika.
- Zewrzyj końcówki sond. Miernik powinien zareagować dźwiękiem i pokazać wartość bliską zeru, choć kilka dziesiątych oma może wynikać z oporu przewodów.
Test ciągłości krok po kroku
- Odłącz badany obwód od źródła zasilania i potwierdź brak napięcia.
- Odłącz przynajmniej jeden koniec testowanego przewodu lub elementu od pozostałej części instalacji.
- Ustaw multimetr na tryb ciągłości albo najniższy dostępny zakres rezystancji.
- Przyłóż jedną sondę do pierwszego końca przewodu, a drugą do drugiego końca.
- Poruszaj delikatnie przewodem w pobliżu zacisków, przepustów i miejsc zgięcia.
- Odczytaj sygnał dźwiękowy oraz wartość na wyświetlaczu.
Sprawny przewód powinien dawać stabilny odczyt o małej wartości, często bliskiej 0 Ω. Jeśli wskazanie pojawia się i znika podczas poruszania kablem, podejrzewam uszkodzenie żyły, luźny zacisk albo pęknięcie przy wtyczce. Taki test jest szczególnie pomocny przy przewodach prowadzonych w peszlu, drzwiach, klapach i ruchomych elementach.
Przy dłuższych przewodach wynik nie musi wynosić dokładnie 0 Ω. Rezystancję zwiększają długość żyły, jej przekrój, jakość styków i opór samych sond. Dla prostego testu instalacyjnego ważniejsza od idealnego zera jest niska oraz stabilna wartość.
Jak odczytać wynik i znaleźć miejsce przerwy
| Wskazanie miernika | Możliwa interpretacja | Co sprawdzić dalej |
|---|---|---|
| Sygnał dźwiękowy i niska, stabilna rezystancja | Obwód między punktami przewodzi | Zaciski, polaryzację i działanie całego urządzenia |
| OL, 1, nieskończoność lub brak reakcji | Przerwa albo element odłączony | Końcówki przewodu, bezpiecznik, przełącznik i złącza |
| Wartość zmienna podczas poruszania przewodem | Styk przerywany lub uszkodzona żyła | Miejsce zgięcia, zacisk i izolację mechaniczną |
| Stała, ale wyraźnie wyższa rezystancja | Korozja, słabe połączenie albo element w obwodzie | Oczyścić i odizolować połączenie do ponownego testu |
Jeśli przewód jest częścią większej wiązki, najskuteczniej odłączam oba jego końce i sprawdzam go osobno. Gdy dostępny jest tylko jeden koniec, można wykorzystać zworę na drugim końcu, ale trzeba mieć pewność, że dotyczy ona właściwej żyły. Przypadkowe zwarcie sąsiednich przewodów może dać fałszywie dobry wynik.
Do lokalizowania przerwy w długiej trasie przydaje się metoda odcinkowa. Dzielę przewód na fragmenty, sprawdzam kolejne punkty połączeń i zawężam obszar uszkodzenia. W praktyce szybciej znajduje się wtedy problem przy puszce, zacisku lub przepuście niż przez wielokrotne mierzenie całej instalacji.
Przewody, bezpieczniki i obwody alarmowe mają różne wyniki
Sprawdzanie przewodu
Przy przewodzie pomiar wykonuję między jego dwoma końcami. Jeżeli chcę sprawdzić, czy nie ma zwarcia z inną żyłą, badam również każdą parę przewodów osobno. W poprawnie odseparowanej instalacji miernik powinien pokazać brak przejścia między niezależnymi żyłami.
Sprawdzanie bezpiecznika

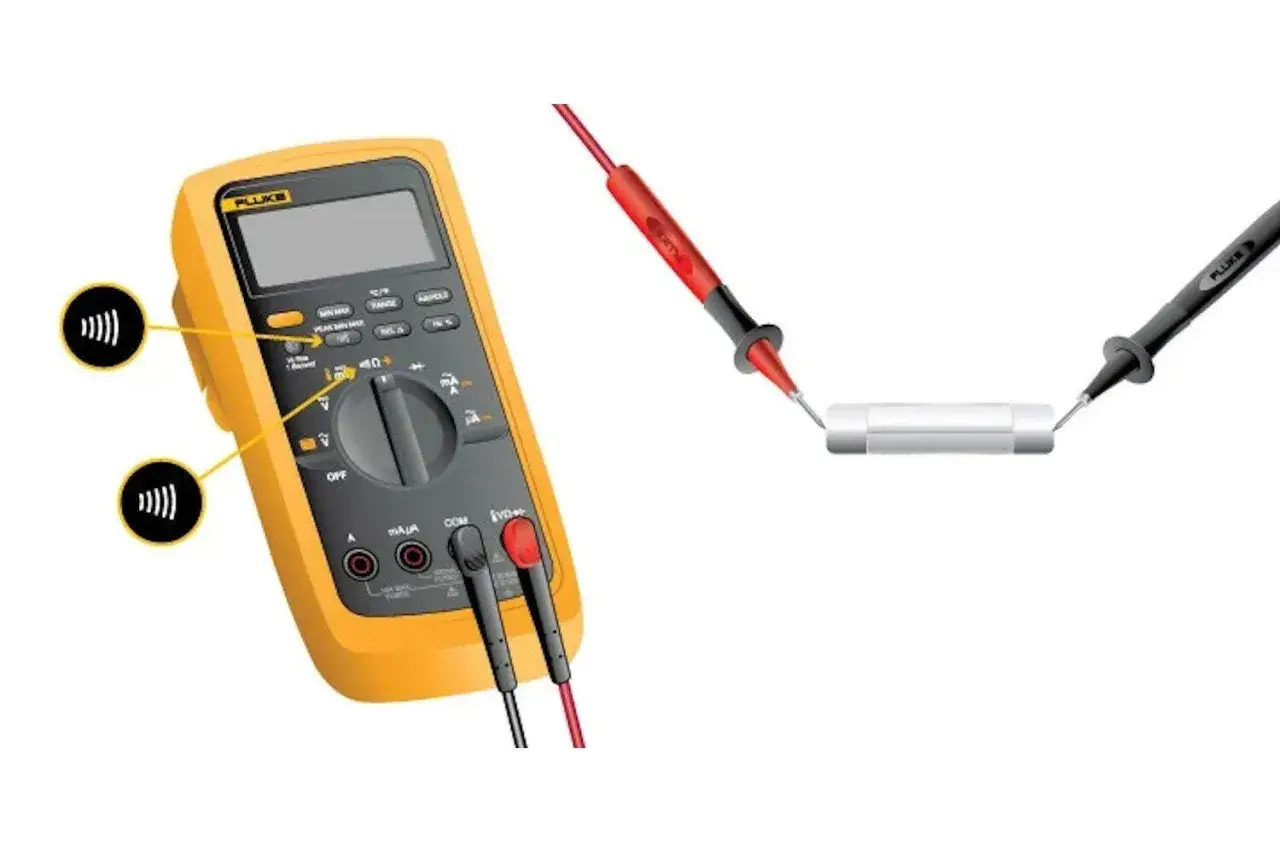

Dobry bezpiecznik topikowy zwykle ma bardzo małą rezystancję i uruchamia brzęczyk. Najlepiej wyjąć go z gniazda albo odłączyć jedną końcówkę, ponieważ pomiar zamontowanego elementu może zostać zamknięty przez równoległą ścieżkę. Przejście nie oznacza jeszcze, że bezpiecznik ma właściwy prąd znamionowy, dlatego trzeba odczytać oznaczenia i nie zastępować go przypadkowym elementem.
Kontaktron, przycisk i wyłącznik
Przełącznik sprawdzam w obu położeniach. W jednym powinien mieć przejście, a w drugim brak przejścia. Kontaktron w systemie alarmowym może zmieniać stan po zbliżeniu magnesu, więc warto mierzyć go przy otwieraniu i zamykaniu drzwi, a nie tylko w jednej pozycji.
Przeczytaj również: Jak ukryć kable od telewizora? Sposoby z remontem i bez
Linia alarmowa z rezystorem końca linii
W wielu instalacjach alarmowych na końcu linii znajduje się rezystor, który pozwala centrali rozróżnić stan normalny, naruszenie i sabotaż. W takim obwodzie miernik może nie wydać dźwięku, mimo że linia jest prawidłowo wykonana. Odczyt powinien odpowiadać wartości rezystora przewidzianej przez konfigurację centrali.
Jeśli w obwodzie pozostawisz czujkę, rezystor albo moduł elektroniczny, wynik może być sumą kilku elementów. Dlatego przy diagnozie odłączam komponent lub sprawdzam jego dokumentację. Nie zwieram linii alarmowej na stałe tylko po to, by uzyskać sygnał dźwiękowy, bo można w ten sposób ukryć błąd sabotażowy.
Najczęstsze błędy i granice tej metody
Najgroźniejszy błąd to pomiar ciągłości na obwodzie pod napięciem. W najlepszym razie skończy się uszkodzeniem bezpiecznika w mierniku, a w gorszym może doprowadzić do łuku elektrycznego lub porażenia. Tryb Ω i brzęczyk nie służą do badania aktywnej instalacji.
Często problemem jest także pozostawienie podłączonego urządzenia. Kondensatory, diody, cewki i układy elektroniczne mogą zmieniać wskazanie albo spowodować przepływ prądu inną drogą. Przy niepewnym wyniku odłączam element od obwodu i rozładowuję układ zgodnie z instrukcją producenta.
- Nie traktuj samego brzęczyka jako dowodu pełnej sprawności instalacji.
- Nie mierz przewodu podłączonego równolegle do innych odbiorników.
- Nie zwieraj przypadkowych żył w instalacji alarmowej, sterowniczej ani automatyki domowej.
- Nie próbuj zastępować pomiaru izolacji zwykłym testem ciągłości.
- Jeżeli przewód jest uszkodzony mechanicznie, nie naprawiaj go wyłącznie taśmą, gdy pracuje w instalacji stałej lub narażonej na wilgoć.
Dobry wynik to dopiero początek diagnozy
Test ciągłości szybko odpowiada, czy między dwoma punktami istnieje połączenie, ale nie zastępuje sprawdzenia całego obwodu. Po uzyskaniu poprawnego wyniku trzeba jeszcze ocenić zaciski, napięcie zasilające, stan zabezpieczenia i działanie odbiornika. Najwięcej błędów wynika nie z uszkodzonej żyły, lecz z luźnego styku albo pomiaru w niewłaściwym miejscu.
Jeśli zachowasz kolejność: odłączenie zasilania, potwierdzenie braku napięcia, właściwe gniazda sond, izolacja badanego elementu i interpretacja rezystancji, zwykły multimetr wystarczy do wielu podstawowych kontroli. Przy instalacjach alarmowych i automatyce domowej zawsze uwzględniaj rezystory końca linii oraz elektronikę podłączoną do przewodów, bo właśnie tam najczęściej prosty test ciągłości wymaga bardziej uważnej interpretacji.
