Gdy na dachu pojawia się maszt antenowy, instalacja fotowoltaiczna albo komin, sam przewód na połaci nie zapewnia jeszcze ochrony budynku. W tym artykule pokazuję, jak czytać schemat instalacji odgromowej, jak prowadzić przewody i gdzie włączyć zabezpieczenia przeciwprzepięciowe. Uwzględniam też typowe błędy, które potrafią osłabić ochronę domu i podłączonych do niego urządzeń.
Najważniejszy obraz układu od dachu aż do rozdzielnicy
- Zwody przejmują wyładowanie na dachu i chronią jego wystające elementy.
- Przewody odprowadzające prowadzą prąd możliwie prostą drogą do ziemi.
- Uziom rozprasza energię w gruncie, ale wymaga sprawdzenia ciągłości i parametrów.
- Ograniczniki przepięć SPD chronią instalację elektryczną, automatykę, alarm, sieć LAN i urządzenia RTV.
- Dobór ochrony zależy od konstrukcji budynku, poziomu ochrony, rodzaju dachu i oceny ryzyka.
Jak czytać schemat instalacji odgromowej
Najprostszy schemat ma dwie współpracujące części. Pierwsza to ochrona zewnętrzna, czyli elementy na dachu, elewacji i w gruncie. Druga to ochrona wewnętrzna, która ogranicza przepięcia przedostające się przewodami zasilającymi i teletechnicznymi do budynku.
Zwody dachowe → przewody odprowadzające → złącza kontrolne → przewody uziemiające → uziom
Przyłącze elektryczne → SPD typu 1 i 2 → rozdzielnice → SPD typu 3 i ochrona linii → urządzenia
Jeśli na rysunku widzę tylko drut biegnący po kalenicy, traktuję go jako fragment instalacji, a nie kompletny system. Brakuje wtedy informacji o liczbie przewodów odprowadzających, rodzaju uziomu, połączeniach wyrównawczych oraz ochronie urządzeń elektronicznych.
W Polsce punktem odniesienia jest seria PN-EN IEC 62305. Wydania oznaczone 2025-09 zastąpiły starsze arkusze dotyczące między innymi zasad ogólnych, zarządzania ryzykiem, ochrony fizycznej budynku i środków ochrony przepięciowej. Dlatego schemat znaleziony w starszym poradniku warto porównać z aktualną dokumentacją projektową.

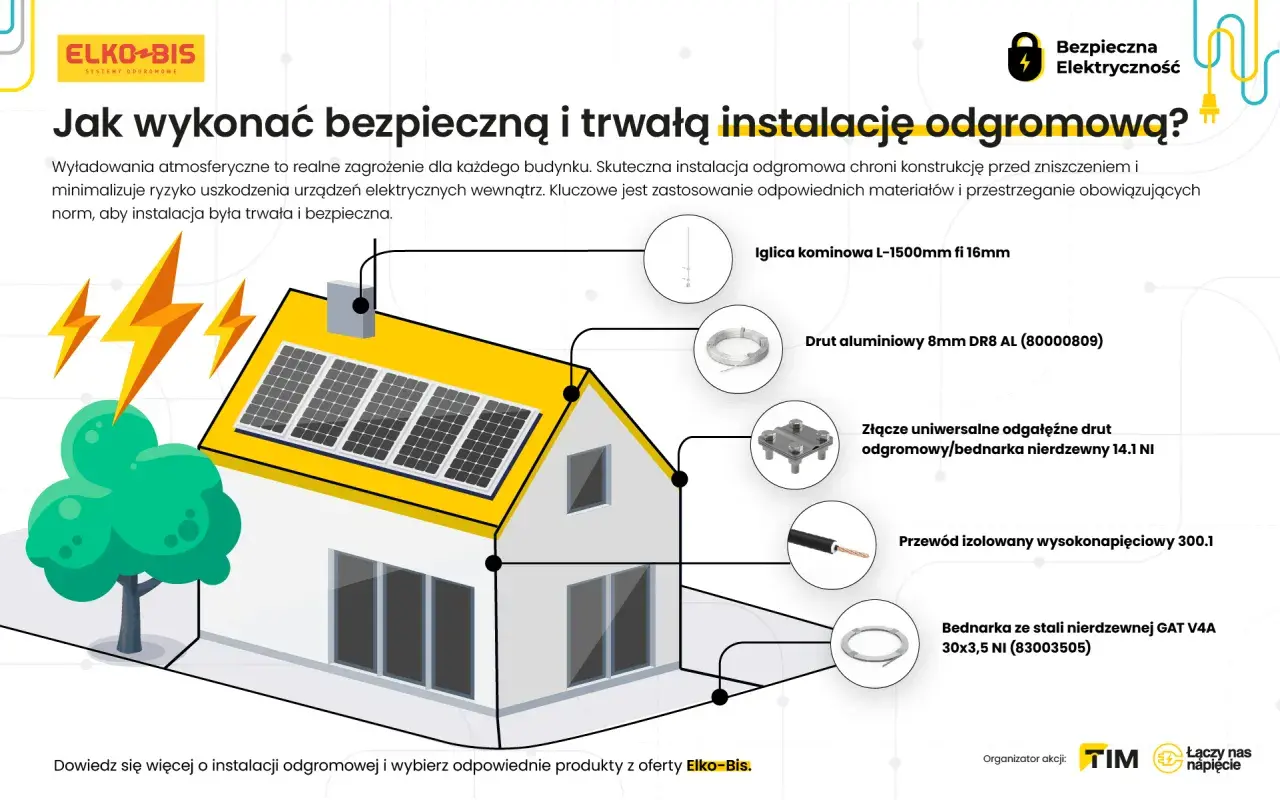

Co powinno znaleźć się na rysunku
- przebieg zwodów poziomych i pionowych,
- lokalizacja przewodów odprowadzających,
- złącza kontrolne lub probiercze,
- rodzaj i przebieg uziomu,
- połączenia metalowych elementów budynku,
- rozdzielnica z ogranicznikami przepięć,
- ochrona przewodów antenowych, internetowych, alarmowych i fotowoltaicznych.
Zwody i przewody odprowadzające wyznaczają bezpieczną drogę
Zwody to elementy przeznaczone do przejęcia wyładowania. Mogą mieć postać przewodów poziomych na kalenicy i krawędziach dachu, prętów pionowych albo odpowiednio wykorzystanych metalowych elementów konstrukcji. Ich rozmieszczenie powinno objąć także kominy, maszty, anteny, wywietrzniki i inne części wystające ponad połać.
Metalowe pokrycie dachu nie staje się automatycznie zwodem. Można je wykorzystać tylko wtedy, gdy materiał, jego grubość, ciągłość połączeń i sposób wykonania spełniają wymagania projektowe. W praktyce bezpieczniej jest traktować każdą przerwę, luźne połączenie lub element izolowany jako sygnał do dodatkowej analizy.
Przewody odprowadzające
Ich zadaniem jest doprowadzenie prądu piorunowego od zwodów do uziomu. Powinny biec możliwie pionowo, krótko i bez ostrych załamań. Pętle, zbędne meandry i prowadzenie przewodu wokół okien zwiększają ryzyko powstania niebezpiecznych różnic potencjałów.
W typowym domu stosuje się często drut stalowy ocynkowany o średnicy 8 mm albo taśmę stalową ocynkowaną o wymiarach 20 × 3 mm. Nie należy jednak traktować tych wartości jako uniwersalnej recepty. Przekrój, materiał i sposób mocowania dobiera się do klasy ochrony, warunków pożarowych, rodzaju elewacji oraz wymagań konkretnego projektu.
W niewielkim budynku przewiduje się zwykle co najmniej dwie drogi odprowadzające, najlepiej rozmieszczone po przeciwległych stronach obiektu. Przy większym domu przewody powinny być rozłożone możliwie równomiernie, a w pierwszej kolejności prowadzone w pobliżu narożników. Ich średni rozstaw zależy od klasy ochrony. W starszych opracowaniach spotyka się wartości około 10, 15 i 20 m dla kolejnych poziomów ochrony, ale aktualny projekt ma tu pierwszeństwo.
Materiał elewacji ma znaczenie
Na ścianie niepalnej przewód może być prowadzony bezpośrednio lub w jej warstwie, jeśli przewidziano to w projekcie. Przy materiale palnym trzeba zapewnić odpowiedni odstęp albo ochronę cieplną, ponieważ podczas przepływu prądu przewód może się silnie nagrzać.
Nie łączyłbym przewodu odprowadzającego z rynną tylko dlatego, że biegnie ona najkrótszą trasą. Rynny mogą pełnić funkcję naturalnego elementu instalacji wyłącznie wtedy, gdy zapewniono ich ciągłość, właściwe połączenia i zgodność z projektem. Zwykła rynna z plastikowymi odcinkami nie zastąpi przewodu odprowadzającego.

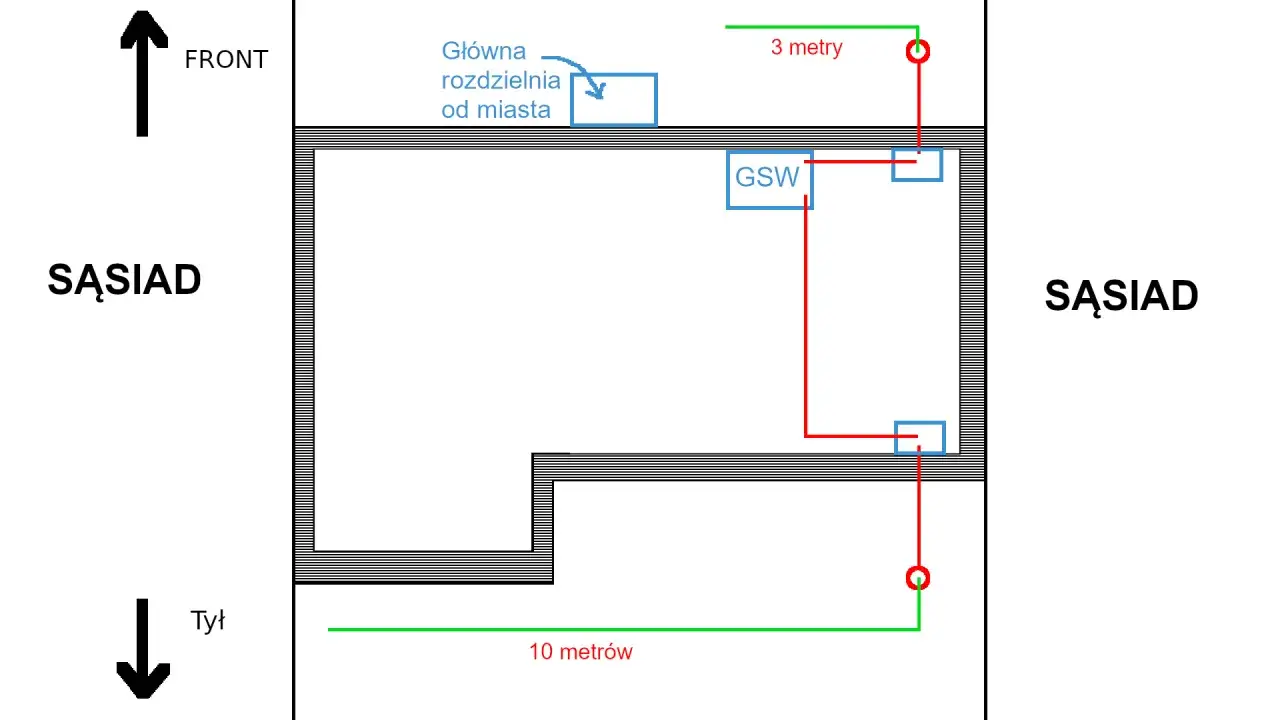

Uziom i połączenia wyrównawcze zamykają cały układ
Najlepszy schemat kończy się na uziomie, a nie na przewodzie zakopanym przypadkowo przy ścianie. Uziom fundamentowy warto zaplanować na etapie budowy, ponieważ wykorzystuje przewodzące elementy fundamentu i zwykle daje ciągłą, trwałą drogę do gruntu.
W istniejącym domu można rozważyć uziom otokowy, pionowy albo kombinację kilku rozwiązań. Uziom otokowy prowadzi się wokół budynku, a pionowy wykorzystuje elektrody wbijane w grunt. Wybór zależy od rodzaju podłoża, dostępnego miejsca, istniejących instalacji i wyników pomiarów.
| Rozwiązanie | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Uziom fundamentowy | Nowy budynek lub fundament przygotowany pod instalację | Trudny do wykonania po zakończeniu budowy |
| Uziom otokowy | Modernizacja istniejącego domu z dostępnym pasem gruntu | Wymaga robót ziemnych i kontroli odległości od innych instalacji |
| Uziom pionowy | Mała działka, twarda nawierzchnia lub ograniczone miejsce | Skuteczność zależy od warstw gruntu i liczby elektrod |
nie odpowiada na wszystkie pytania. Sprawdza się także ciągłość przewodów, jakość zacisków, stan antykorozyjny i połączenia wyrównawcze. Wynik może wyglądać dobrze, a luźne złącze albo skorodowana taśma nadal osłabią ochronę.
Połączenia wyrównawcze
Metalowe instalacje wchodzące do budynku, takie jak rury, konstrukcje, obudowy urządzeń czy ekrany kabli, mogą przyjąć inny potencjał podczas wyładowania. Dlatego projekt obejmuje główną szynę wyrównawczą i zasady łączenia metalowych elementów, z zachowaniem wymaganych odległości separacyjnych.
Nie zalecam samodzielnego podłączania instalacji gazowej ani wodociągowej jako przypadkowego uziomu. Takie rozwiązanie może być dopuszczalne tylko po sprawdzeniu warunków technicznych, ciągłości i zasad eksploatacji danej sieci. Szczególnie w starszych domach metalowe rury bywają wymienione na tworzywowe, więc ich rzeczywista skuteczność jest niepewna.
Ograniczniki przepięć chronią elektronikę przed tym, czego nie zatrzyma zwód
Zewnętrzny piorunochron ogranicza ryzyko pożaru i uszkodzeń konstrukcji, ale nie zatrzymuje całkowicie impulsu elektromagnetycznego. Przepięcie może wejść do domu przewodem zasilającym, antenowym, internetowym, alarmowym, sterującym bramą albo instalacją fotowoltaiczną.
Podstawą ochrony jest właściwie dobrany ogranicznik przepięć SPD. Nie zastępuje on wyłącznika nadprądowego ani różnicowoprądowego. SPD odprowadza krótkotrwały impuls do układu uziemiającego, a pozostałe aparaty chronią instalację przed innymi rodzajami uszkodzeń.
| Typ ochronnika | Typowe miejsce | Rola |
|---|---|---|
| Typ 1 | Główna rozdzielnica przy obiekcie z instalacją odgromową lub zasilaniem napowietrznym | Ograniczenie części prądu piorunowego |
| Typ 2 | Rozdzielnica główna i podrozdzielnice | Ochrona przed przepięciami indukowanymi i łączeniowymi |
| Typ 3 | Blisko wrażliwego urządzenia | Dodatkowa ochrona elektroniki końcowej |
Najczęściej poprawny układ wymaga współpracy typu 1 i 2, a czasem także typu 3. Liczy się nie tylko sam aparat, lecz również krótkie przewody przyłączeniowe, właściwe zabezpieczenie dobezpieczające i koordynacja między stopniami. Długi przewód do SPD może ograniczyć jego skuteczność właśnie wtedy, gdy ochrona jest najbardziej potrzebna.
Przeczytaj również: RCBO - co to jest i jak dobrać je do instalacji?
Dom inteligentny wymaga ochrony wielu torów
W domu z automatyką nie poprzestaję na rozdzielnicy. Chronione powinny być także przewody prowadzące do kamer, centrali alarmowej, punktów dostępowych, sterowników rolet, bramy, pompy ciepła, falownika PV i czujników zewnętrznych. Szczególnej uwagi wymagają linie wychodzące poza budynek, bo mogą doprowadzić impuls bezpośrednio do elektroniki.
Dla sieci Ethernet, anten, magistral automatyki i przewodów alarmowych stosuje się dedykowane ochronniki. Ich dobór musi uwzględniać typ sygnału, napięcie, prędkość transmisji i sposób ekranowania. Tani moduł opisany ogólnie jako „ochrona LAN” nie zawsze będzie współpracował z PoE albo szybkim łączem.
Typowe błędy pojawiają się już na etapie schematu
Najczęściej problemem nie jest brak drogiego elementu, lecz przerwana ciągłość całego układu. Jeden luźny zacisk, pominięty przewód przy rozbudowie dachu albo brak ochrony dodatkowej rozdzielnicy może sprawić, że schemat wygląda poprawnie tylko na papierze.
- prowadzenie przewodu odprowadzającego z ostrymi załamaniami,
- wykorzystywanie rynny bez sprawdzenia jej ciągłości,
- brak połączenia metalowych elementów dachu, masztu lub anteny,
- umieszczenie przewodu zbyt blisko materiału palnego,
- łączenie miedzi i stali bez zabezpieczenia przed korozją galwaniczną,
- zastosowanie wyłącznie ochronnika typu 2 w sytuacji wymagającej typu 1,
- pominięcie przewodów niskoprądowych i antenowych,
- prowadzenie przewodów energetycznych i sygnałowych bez zachowania wymaganych odległości,
- brak złącza kontrolnego i dokumentacji powykonawczej,
- traktowanie jednego pomiaru jako dowodu, że cała instalacja jest sprawna.
Przed odbiorem sprawdzam przede wszystkim zgodność wykonania z rysunkiem, dostęp do złączy kontrolnych, stan mocowań oraz oznaczenie zabezpieczeń w rozdzielnicy. Pomiary powinny wykonać osoby z odpowiednimi kwalifikacjami, a po remoncie dachu, montażu paneli PV lub silnym wyładowaniu instalację trzeba ponownie ocenić.
Właściciel budynku odpowiada za utrzymanie instalacji piorunochronnej i ochrony wewnętrznej w stanie technicznym zapewniającym bezpieczeństwo. W praktyce oznacza to nie tylko okresowe oględziny, lecz także reagowanie na korozję, uszkodzenia mechaniczne i każdą większą zmianę instalacji elektrycznej.
Co sprawdzić przed zaakceptowaniem gotowego schematu
Dobry schemat powinien pozwolić prześledzić drogę od każdego chronionego fragmentu dachu aż do uziomu. Powinien też pokazywać, jak zabezpieczone są urządzenia wewnętrzne, a nie tylko gdzie przykręcono drut na elewacji.
Przed rozpoczęciem prac poprosiłbym o ocenę ryzyka, dobór klasy ochrony, opis materiałów, przebieg przewodów, rodzaj uziomu i plan ochrony przepięciowej. To kilka stron dokumentacji, które zwykle robią większą różnicę niż wybór między dwoma podobnie wyglądającymi uchwytami.
Jeżeli schemat nie uwzględnia przewodów alarmowych, internetu, anteny, fotowoltaiki i automatyki, jest niepełny dla współczesnego domu. Ochrona odgromowa działa jako system, dlatego dopiero połączenie zwodów, przewodów, uziomu, wyrównania potencjałów i SPD daje rozwiązanie, któremu można rozsądnie zaufać.
