Gdy w puszce spotykają się przewody w kilku kolorach, łatwo uznać, że wystarczy odczytać barwę izolacji i można działać. To ryzykowne założenie, dlatego wyjaśniam, co oznaczają kolory, symbole L, N, PE i PEN, jak czytać zapisy typu YDYp 3×1,5 oraz jak powiązać dobór przewodu z zabezpieczeniem. Uwzględniam też starsze instalacje, obwody 12 i 24 V oraz przewody wykorzystywane w automatyce domowej.
Najważniejsze zasady rozpoznawania przewodów w instalacji
- Żółto-zielony oznacza przewód ochronny PE i nie wolno używać go do innych funkcji.
- Niebieski standardowo pełni funkcję neutralną N, ale w określonych obwodach bez przewodu neutralnego może wymagać dodatkowego oznaczenia.
- Brązowy, czarny i szary są najczęściej wykorzystywane jako przewody fazowe L, L1, L2 i L3.
- Zapis 3×1,5 mówi o liczbie żył i ich przekroju, ale nie określa samodzielnie funkcji każdej żyły.
- Oznaczenie kabla nie zastępuje sprawdzenia napięcia, ciągłości PE i warunków ułożenia.
Kolory przewodów mówią dużo, ale nie wszystko
Podstawą identyfikacji żył w instalacjach niskiego napięcia jest norma PN-HD 308. Dzięki niej żółto-zielony, niebieski czy brązowy przewód mają określone znaczenie, jednak kolor jest tylko pierwszą wskazówką. W praktyce zawsze sprawdzam jeszcze schemat, miejsce podłączenia i obecność napięcia, bo szczególnie w starszych budynkach oznaczenia bywają niezgodne ze stanem faktycznym.

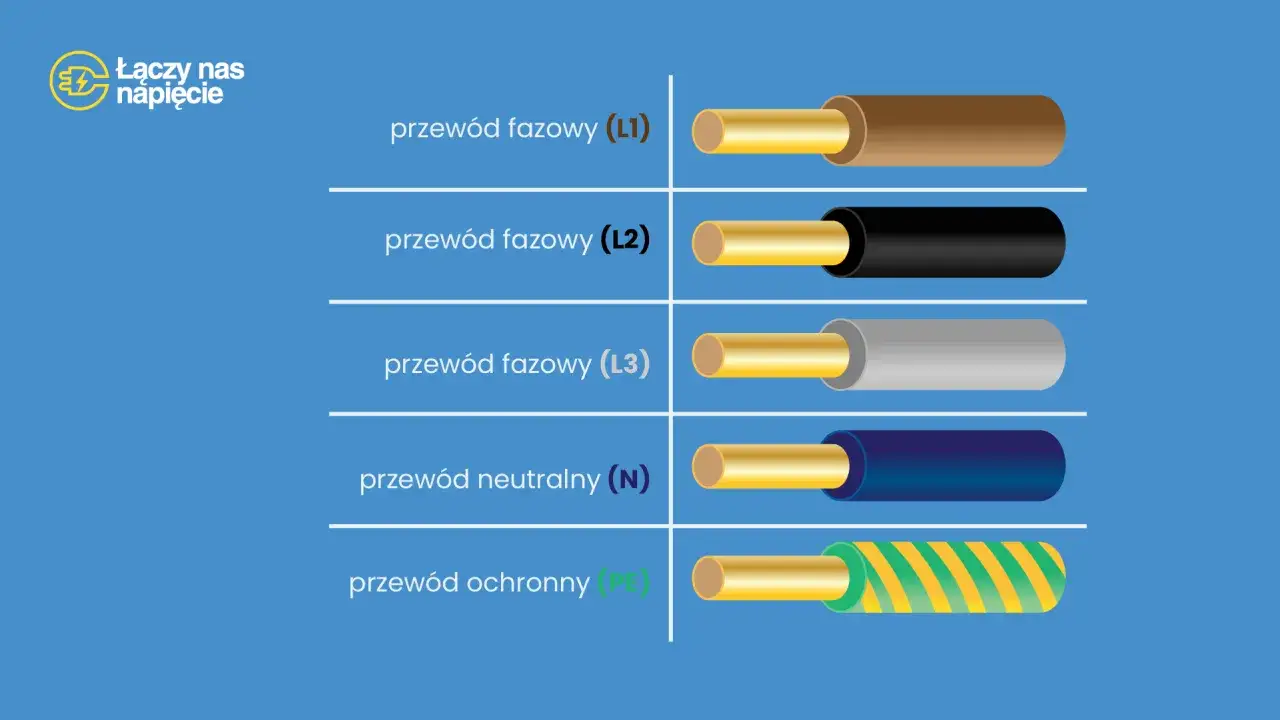

| Kolor lub kombinacja | Symbol | Typowa funkcja | Co trzeba wiedzieć |
|---|---|---|---|
| Żółto-zielony | PE | Przewód ochronny | Łączy metalowe części instalacji z układem ochronnym. Nie powinien służyć do przewodzenia prądu roboczego. |
| Niebieski | N | Przewód neutralny | W typowym obwodzie jednofazowym zamyka obwód z przewodem fazowym. |
| Brązowy | L | Przewód fazowy | Najczęściej doprowadza napięcie do odbiornika lub łącznika. |
| Czarny lub szary | L1, L2, L3 | Przewody fazowe | Często spotykane w obwodach trójfazowych i przewodach wielożyłowych. |
| Żółto-zielony z niebieskim oznaczeniem końców | PEN | Przewód ochronno-neutralny | Łączy funkcje PE i N, głównie w starszych układach TN-C. Nie należy mylić go z oddzielnymi przewodami PE i N. |
Przewód ochronny rozpoznaje się najłatwiej, ponieważ zestawienie zielonego i żółtego jest zarezerwowane dla funkcji ochronnej. Przewód PEN może być oznaczony żółto-zieloną izolacją z niebieskimi końcówkami albo odwrotnie, zależnie od rozwiązania i dokumentacji. Jeśli widzę w starej puszce przewód bez żółto-zielonej żyły, nie zakładam automatycznie, że instalacja jest bezpieczna lub że dawny przewód „zerowy” spełnia obecne wymagania.
Co oznaczają symbole L, N, PE i PEN
L oznacza przewód fazowy, czyli żyłę znajdującą się pod napięciem względem neutralnego lub ochronnego punktu odniesienia. W instalacji trójfazowej spotkasz oznaczenia L1, L2 i L3, które rozróżniają poszczególne fazy. Symbol N oznacza przewód neutralny, a PE przewód ochronny.
PEN jest połączeniem funkcji ochronnej i neutralnej w jednej żyle. To rozwiązanie charakterystyczne dla układów TN-C, spotykanych przede wszystkim w starszych instalacjach. Po rozdzieleniu PEN na PE i N nie wolno ponownie łączyć tych przewodów za wyłącznikiem różnicowoprądowym, ponieważ może to powodować jego nieprawidłowe działanie i tworzyć zagrożenie.
Jak czytać symbole na przewodzie lub kablu
Kolor pokazuje funkcję żyły, natomiast zapis literowo-cyfrowy opisuje przede wszystkim budowę przewodu, rodzaj izolacji, liczbę żył i ich przekrój. To ważne rozróżnienie. Sam napis YDYp nie powie jeszcze, czy dany odcinek można bezpiecznie ułożyć w ziemi, na zewnątrz albo w miejscu narażonym na wilgoć.
| Oznaczenie | Najczęstsze zastosowanie | Praktyczna interpretacja |
|---|---|---|
| DY | Przewód jednożyłowy do instalacji stałych | Sztywna żyła, zwykle prowadzona w rurze instalacyjnej lub kanale. |
| YDY | Instalacje stałe w budynkach | Przewód z żyłami miedzianymi i izolacją z PVC, często stosowany pod tynkiem. |
| YDYp | Instalacje podtynkowe i natynkowe | Płaska odmiana YDY, wygodna w bruzdach, ale nadal przeznaczona do warunków określonych przez producenta. |
| YKY | Zasilanie zewnętrzne i trasy kablowe | Kabel z powłoką odporniejszą mechanicznie, często wybierany do układania w gruncie po spełnieniu wymagań montażowych. |
| H07V-K | Rozdzielnice i połączenia wewnętrzne | Giętka żyła do wykonywania połączeń w aparaturze, zwykle wymagająca odpowiedniej końcówki tulejkowej. |
| OWY lub H05VV-F | Urządzenia przenośne | Przewody giętkie do sprzętu, przedłużaczy i urządzeń ruchomych, a nie typowy zamiennik instalacji podtynkowej. |
Przykład YDYp 3×1,5 mm² można czytać jako płaski przewód instalacyjny z trzema żyłami o przekroju 1,5 mm² każda. Dopiero ich kolory i sposób podłączenia pokażą, czy mamy układ L-N-PE, czy inny wariant. Zapis 3×1,5 nie gwarantuje więc sam w sobie obecności przewodu ochronnego.
W oznaczeniu YKY 5×10 mm² mamy pięć żył o przekroju 10 mm², ale o dopuszczalnym zastosowaniu zdecydują także obciążenie, sposób ułożenia, temperatura, długość trasy oraz karta katalogowa. Taki przewód może wyglądać solidnie, a mimo to być źle dobrany do konkretnego zabezpieczenia lub sposobu prowadzenia.
Przekrój żyły nie jest tym samym co jej średnica
Wartość 1,5 mm² albo 2,5 mm² oznacza pole przekroju żyły, a nie jej średnicę. Dla przewodu jednodrutowego o przekroju kołowym średnica geometryczna będzie inna niż dla linki złożonej z wielu cienkich drucików, dlatego nie dobieram przewodu „na oko” suwmiarką bez znajomości jego konstrukcji.
Oznaczenie przewodu a dobór zabezpieczenia
Najczęstszy błąd polega na utożsamianiu przekroju żyły z gotową wartością wyłącznika nadprądowego. Przewód 1,5 mm² nie oznacza automatycznie, że zawsze należy zastosować zabezpieczenie B10, a przewód 2,5 mm² nie daje z góry prawa do użycia B16. Dobór zależy od dopuszczalnego obciążenia długotrwałego, sposobu ułożenia, liczby obciążonych żył, temperatury i długości obwodu.
| Element | Za co odpowiada | Czego nie wolno zakładać |
|---|---|---|
| Przekrój przewodu | Wpływa na obciążalność prądową i spadek napięcia. | Nie wyznacza samodzielnie wartości wyłącznika. |
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem. | Nie zastępuje przewodu ochronnego ani prawidłowego uziemienia. |
| Wyłącznik różnicowoprądowy | Wykrywa prąd upływowy i może zapewniać dodatkową ochronę przeciwporażeniową. | Nie naprawia błędnie podłączonego PE i N oraz nie zastępuje zabezpieczenia nadprądowego. |
| Przewód PE | Odprowadza prąd uszkodzeniowy i pomaga zadziałać zabezpieczeniu. | Nie powinien być przerywany zwykłym wyłącznikiem ani używany jako N. |
W instalacji domu inteligentnego dochodzą obwody niskonapięciowe, na przykład 12 V lub 24 V DC. Tam często spotyka się oznaczenia „+” i „-”, „0 V”, „A/B” dla magistrali albo ekran przewodu. Kolory nie zawsze są identyczne z instalacją 230 V, dlatego przy automatyce najważniejsza jest dokumentacja projektu i konsekwentne oznaczanie obu końców każdego przewodu.
Przewodów sygnałowych od alarmu, czujników czy magistrali automatyki nie prowadzę bezrefleksyjnie razem z przewodami 230 V. Zachowanie odstępu, użycie właściwego kabla i opisanie żył ogranicza zakłócenia oraz późniejsze pomyłki przy rozbudowie systemu. W tym miejscu porządek wykonawczy często daje więcej niż sama elegancja rozdzielnicy.
Starsza instalacja wymaga większej ostrożności
W budynkach z dawnych lat można spotkać przewody w kolorach, które nie odpowiadają obecnym zasadom, połączenia ochronne wykonane w gniazdach oraz wspólną żyłę PEN. Nie wolno identyfikować przewodu wyłącznie po barwie, zwłaszcza gdy izolacja jest wyblakła, przemalowana lub przewód był wcześniej modyfikowany.
Przewód niebieski może w wyjątkowym obwodzie bez żyły neutralnej zostać użyty do innej funkcji, ale jego końce powinny być wtedy prawidłowo przeoznaczone. Z kolei żółto-zielonego przewodu nie wolno przeznaczać na fazę, powrót z łącznika ani sygnał automatyki. To nie jest kwestia estetyki, tylko ochrony osoby, która za kilka lat otworzy tę samą puszkę.
Przeczytaj również: Przewiercony kabel w ścianie - jak go bezpiecznie naprawić?
Co sprawdzić przed dotknięciem żyły
- Wyłącz właściwy obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź brak napięcia dwubiegunowym wskaźnikiem na wszystkich żyłach, także względem PE.
- Porównaj kolory z dokumentacją, opisem aparatury i miejscem zakończenia przewodu.
- Po odłączeniu przewodu potwierdź jego ciągłość oraz sprawdź, czy nie jest połączony z innym obwodem.
- Po wykonaniu prac zleć pomiary ochronne, szczególnie gdy zmieniasz układ zasilania lub zabezpieczenia.
Jednobiegunowy próbnik wkrętakowy może zaświecić także przez napięcie indukowane i nie daje pewności, że przewód jest bezpieczny. Do podstawowej weryfikacji używam sprawdzonego wskaźnika dwubiegunowego, a przy zmianach w instalacji nie pomijam pomiarów wykonywanych przez osobę z odpowiednimi kwalifikacjami.
Najczęstsze pomyłki przy oznaczaniu żył
- Traktowanie niebieskiego jako zawsze bezpiecznego. W prawidłowym obwodzie N może znajdować się pod napięciem względem ziemi, a w starszej lub zmienionej instalacji jego funkcję trzeba potwierdzić pomiarem.
- Łączenie PE i N w przypadkowym miejscu. Rozdział przewodu PEN powinien wynikać z projektu układu sieci i być wykonany w odpowiednim punkcie instalacji.
- Dobieranie zabezpieczenia tylko po przekroju. Ten sam przewód ułożony w tynku, rurze, izolacji cieplnej lub wiązce może mieć różne warunki chłodzenia.
- Brak opisów na końcach przewodów. W rozdzielnicy opis „czujka salon” albo „napęd rolety 2” jest znacznie bardziej użyteczny niż pozostawienie kilku podobnych kabli bez etykiet.
- Używanie przewodu instalacyjnego jako przedłużacza. YDY i YDYp nie są przewodami do ciągłego zginania. Do urządzeń ruchomych przeznacza się przewody giętkie o odpowiedniej konstrukcji.
Przy większej liczbie obwodów stosuję prostą zasadę: każdy przewód opisuję przy rozdzielnicy i przy drugim końcu, a opis zapisuję także na schemacie. Dwie etykiety i aktualny plan potrafią skrócić późniejszy serwis z godziny do kilku minut, szczególnie gdy instalacja zasila alarm, rolety, oświetlenie i automatykę.
Jak stworzyć czytelny system oznaczeń w domu
W nowej instalacji najlepiej trzymać się jednego schematu od początku do końca. Dla obwodów 230 V zachowuję standardowe kolory PE, N i żył fazowych, a dla automatyki niskonapięciowej opisuję funkcję przewodu na obu końcach, na przykład „+24 V”, „0 V”, „BUS A”, „BUS B” albo „S1 wejście kontaktronu”.
Nie polecam opisywania żył wyłącznie kolorowymi taśmami. Taśma może odpaść, wyblaknąć albo zostać pomylona podczas serwisu. Trwalsze są oznaczniki kablowe, tulejki opisowe i schemat w rozdzielnicy, a przy przewodach wielożyłowych także numeracja zgodna z dokumentacją.
Przed zamknięciem puszek sprawdzam trzy rzeczy: czy każdy przewód ma opis, czy opis zgadza się z drugim końcem oraz czy funkcja żyły wynika z projektu, a nie z domysłu. Taki krótki test porządkuje instalację i ułatwia bezpieczne podłączenie kolejnych urządzeń, na przykład czujnika, przekaźnika lub modułu sterowania oświetleniem.
Ostatni test przed zamknięciem puszki
Najbezpieczniejsze odczytywanie symboli zaczyna się od dokumentacji, a kończy na pomiarze. Kolor wskazuje funkcję, kod przewodu opisuje jego konstrukcję, natomiast dopuszczalne obciążenie i zabezpieczenie wynikają z całego układu, sposobu ułożenia oraz warunków pracy.
Jeżeli oznaczenia są nieczytelne, instalacja była wielokrotnie przerabiana albo pojawia się przewód PEN, nie zgaduję. Odłączam obwód, identyfikuję żyły pomiarami i w razie potrzeby zlecam ocenę elektrykowi. W instalacjach domowych i systemach automatyki czytelny opis przewodów jest częścią bezpieczeństwa, a nie tylko porządkiem w szafie sterowniczej.
