Gdy dobieram przewód do instalacji, nie zaczynam od samej nazwy na opakowaniu. Liczy się budowa, miejsce ułożenia, napięcie, obciążenie i sposób zabezpieczenia obwodu. Wyjaśniam, czym różnią się oba określenia, kiedy używa się ich w praktyce oraz jak nie pomylić przewodów zasilających z kablami do alarmu i automatyki domowej.
Najważniejsze różnice sprowadzają się do budowy i warunków pracy
- Przewód to przede wszystkim element przewodzący prąd, najczęściej pojedyncza żyła z izolacją.
- Kabel jest kompletnym wyrobem z żyłami, izolacją i zwykle dodatkową powłoką ochronną.
- Nazwa nie zastępuje parametrów takich jak przekrój, napięcie znamionowe, odporność mechaniczna i temperatura pracy.
- Zabezpieczenie dobiera się do obwodu, a nie wyłącznie do przekroju żyły.
- Instalacje alarmowe i smart home wymagają osobnego podejścia do napięcia, ekranowania, separacji i ochrony zasilania.
Kabel a przewód w praktyce
W codziennym języku te słowa często stosuje się zamiennie i zwykle nie prowadzi to do nieporozumień. W dokumentacji technicznej różnica ma jednak znaczenie, bo opisuje budowę wyrobu, a nie tylko jego przeznaczenie.
Tradycyjnie przewodem nazywano pojedynczą żyłę albo kilka żył z izolacją, przeznaczonych głównie do prowadzenia wewnątrz budynków. Kabel kojarzono z wyrobem odporniejszym, wyposażonym w zewnętrzną powłokę, który można było układać w trudniejszych warunkach, na przykład w ziemi, na zewnątrz lub w miejscach narażonych na uszkodzenia.
To praktyczne rozróżnienie nadal pomaga przy zakupach, ale nie powinno być traktowane jak absolutna reguła. Od 12 października 2024 roku polskie nazewnictwo techniczne jest porządkowane przez normę PN-IEC 60050-461:2024-09. Polski Komitet Normalizacyjny i SEP wskazują na potrzebę stosowania terminologii zgodnej z międzynarodowym słownikiem, dlatego w nowych dokumentach można spotkać nazwy, które wcześniej brzmiały inaczej.
Najbezpieczniejszy wniosek jest prosty. Nazwa „kabel” lub „przewód” pomaga się zorientować, ale o właściwym zastosowaniu decydują oznaczenie producenta, karta katalogowa i warunki montażu.
Co naprawdę znajduje się pod izolacją
Każdy taki wyrób składa się z kilku podstawowych elementów. Najważniejsza jest żyła przewodząca, wykonana najczęściej z miedzi albo aluminium. Może mieć postać litego drutu lub linki złożonej z wielu cieńszych drucików.
Żyła, izolacja i powłoka
Izolacja żyły oddziela przewodnik od innych żył i od otoczenia. W kablach wielożyłowych każda żyła ma własną izolację, a nad nimi znajduje się dodatkowa powłoka, która chroni całość przed wilgocią, tarciem i uszkodzeniami mechanicznymi.
W prostym przewodzie instalacyjnym do oświetlenia można spotkać kilka izolowanych żył bez tak rozbudowanej ochrony zewnętrznej. Z kolei kabel przeznaczony do ziemi, na przykład typu YKY, ma konstrukcję dostosowaną do stałego ułożenia w gruncie. Nie oznacza to jednak, że każdy grubszy produkt nadaje się do zakopania.
| Element | Za co odpowiada | Co sprawdzić |
|---|---|---|
| Żyła | Przenosi prąd lub sygnał | Materiał, przekrój i elastyczność |
| Izolacja | Chroni przed zwarciem i porażeniem | Napięcie znamionowe oraz temperaturę pracy |
| Powłoka | Chroni cały wyrób przed otoczeniem | Odporność na wilgoć, UV, oleje i uszkodzenia |
| Ekran | Ogranicza wpływ zakłóceń elektromagnetycznych | Sposób uziemienia i ciągłość ekranu |
W praktyce większą pomyłką niż użycie niewłaściwego słowa jest zastosowanie produktu bez odpowiedniej powłoki. Przewód przeznaczony do suchej puszki nie staje się kablem zewnętrznym tylko dlatego, że ma grubszy przekrój.
Jak dobrać właściwy wyrób do instalacji
Dobór zaczynam od odpowiedzi na cztery pytania. Co płynie przewodem, gdzie będzie ułożony i jak długo ma pracować? Dopiero później porównuję przekroje, liczbę żył i sposób zabezpieczenia.
Instalacja elektryczna 230 V

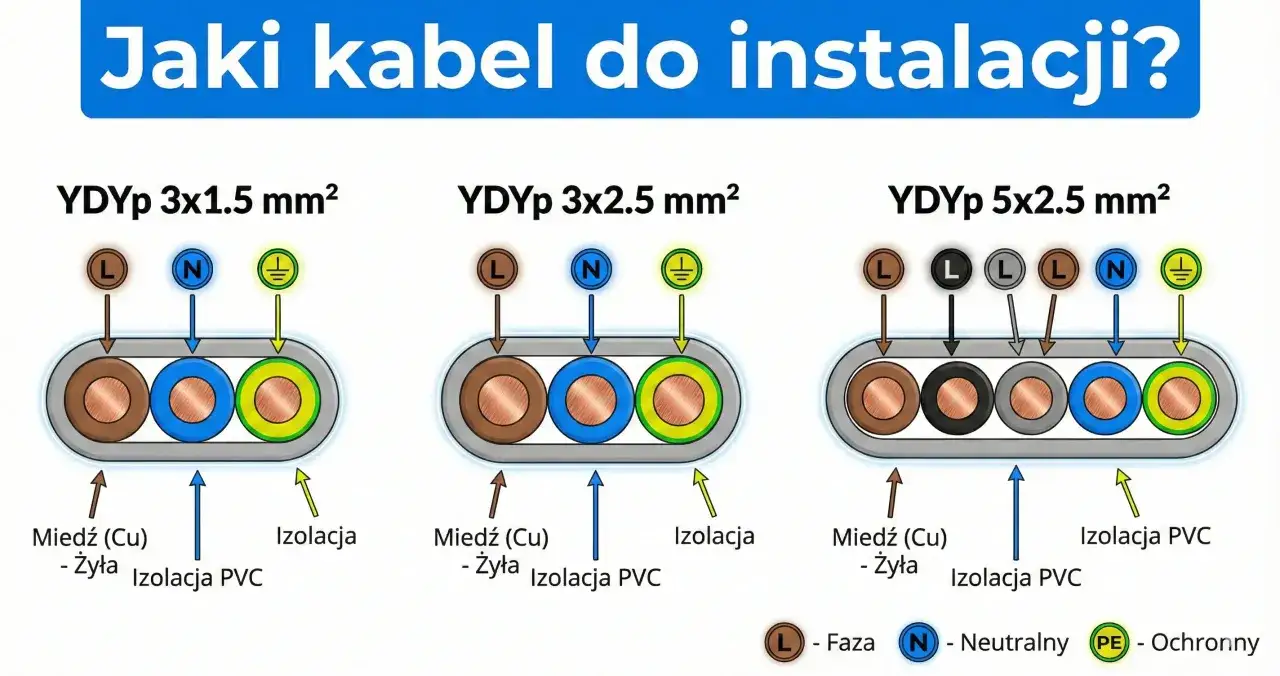

W typowym obwodzie oświetleniowym można spotkać przewody miedziane o przekroju 1,5 mm², a w obwodach gniazdowych często 2,5 mm². To jednak przykłady popularnych rozwiązań, a nie uniwersalna recepta. O doborze decydują między innymi długość trasy, sposób ułożenia, temperatura, liczba obciążonych żył i spodziewany prąd.
Wyłącznik nadprądowy B10 lub B16 również nie powinien być dobierany automatycznie do samego przekroju. Trzeba uwzględnić obciążalność długotrwałą przewodu, spadek napięcia oraz warunek samoczynnego wyłączenia zasilania. Większy bezpiecznik nie poprawia instalacji, jeśli przewód nie jest przygotowany do większego prądu.
Instalacje alarmowe i automatyka domowa
W systemach alarmowych zwykle pracują obwody niskonapięciowe, na przykład 12 V lub 24 V. Stosuje się w nich przewody wielożyłowe do czujek, manipulatorów, sygnalizatorów i magistrali komunikacyjnych. Przy dłuższych trasach istotny jest nie tylko przekrój, lecz także spadek napięcia, który może powodować niestabilną pracę urządzeń.
Dla sygnałów cyfrowych i magistral automatyki znaczenie ma prowadzenie trasy. Przewody sygnałowe warto oddzielić od kabli zasilających 230 V, a w pobliżu silników, zasilaczy impulsowych i falowników rozważyć przewód ekranowany. Sam ekran nie rozwiąże problemu, jeśli zostanie podłączony przypadkowo albo instalacja będzie prowadzona równolegle z silnym źródłem zakłóceń.
Ogród, elewacja i ziemia
Na zewnątrz potrzebna jest odporność na wilgoć, promieniowanie UV i zmiany temperatury. W ziemi dochodzą nacisk gruntu, kamienie, woda oraz ryzyko uszkodzenia podczas późniejszych prac ogrodowych. Dlatego wybór produktu powinien wynikać z jego deklarowanego zastosowania, a nie z samego wyglądu.
Przy trasach ziemnych trzeba też zaplanować oznaczenie przebiegu, odpowiednią głębokość, ochronę mechaniczną w miejscach narażonych na uszkodzenia oraz sposób wejścia do budynku. Najtańszy przewód kupiony do niewłaściwego środowiska szybko może okazać się najdroższym elementem całej instalacji.
Zabezpieczenia muszą pasować do rodzaju obwodu
Przewód i jego zabezpieczenie tworzą jeden układ. W instalacji zasilającej 230 V podstawą jest ochrona przed przeciążeniem i zwarciem za pomocą wyłącznika nadprądowego. Jego charakterystyka, na przykład B lub C, powinna wynikać z rodzaju odbiorników i warunków zadziałania, a nie z przyzwyczajenia instalatora.
Drugą warstwę stanowi wyłącznik różnicowoprądowy, który reaguje na prąd odpływający poza normalną drogę obwodu. W wielu obwodach końcowych stosuje się urządzenia o znamionowym prądzie różnicowym 30 mA, ale konkretne rozwiązanie musi uwzględniać układ sieci, typ odbiorników i projekt instalacji.
W domu z automatyką warto pomyśleć także o ochronie przepięciowej. Ograniczniki przepięć SPD zmniejszają ryzyko uszkodzeń po przepięciach łączeniowych i wyładowaniach atmosferycznych, lecz ich skuteczność zależy od całej instalacji, uziemienia i koordynacji kolejnych stopni ochrony.
Przeczytaj również: Schemat instalacji odgromowej domu - co powinien zawierać?
Co zabezpieczać w systemie alarmowym
Obwód zasilający centralę, router, switch PoE czy sterownik automatyki powinien mieć ochronę odpowiednią do napięcia i źródła zasilania. W części niskonapięciowej często stosuje się bezpieczniki topikowe lub elektroniczne ograniczniki prądu, aby zwarcie jednej gałęzi nie wyłączyło całego systemu.
Nie należy zapominać o akumulatorze rezerwowym. Powinien mieć właściwą pojemność, a zasilacz musi zapewnić jednocześnie pracę urządzeń i ładowanie baterii. W praktyce słabe zasilanie lub zbyt długi, cienki przewód powodują więcej problemów niż sam wybór między nazwą „kabel” i „przewód”.
Prace przy instalacji 230 V zostawiam osobie z odpowiednimi kwalifikacjami. Przy systemach niskonapięciowych ryzyko porażenia jest mniejsze, ale błędne podłączenie nadal może uszkodzić centralę, czujki albo urządzenia sieciowe.
Najczęstsze błędy przy wyborze i montażu
- Dobór wyłącznie po przekroju bez sprawdzenia izolacji, powłoki i przeznaczenia.
- Wspólne prowadzenie przewodów alarmowych i zasilających bez zachowania wymaganej separacji.
- Łączenie aluminium z miedzią bez odpowiednich zacisków i zabezpieczenia przed korozją elektrolityczną.
- Zbyt mały przekrój na długiej trasie, powodujący spadki napięcia i nagrzewanie.
- Zabezpieczenie większym wyłącznikiem tylko dlatego, że poprzedni często się wyłączał.
- Brak zapasu w rozdzielnicy i puszkach, co utrudnia późniejszą rozbudowę automatyki.
Szczególnie często widzę błąd polegający na traktowaniu wszystkich produktów z napisem „instalacyjny” jako równoważnych. Tymczasem przewód do stałego ułożenia w ścianie, kabel do ziemi, linka do urządzenia ruchomego i przewód sygnałowy mogą mieć zupełnie inne wymagania.
Przed zakupem sprawdzam oznaczenie na powłoce, liczbę żył, przekrój, napięcie znamionowe, klasę reakcji na ogień, temperaturę pracy i minimalny promień gięcia. Ten ostatni parametr jest często pomijany, a zbyt ciasne zagięcie może uszkodzić izolację albo ekran.
Jak podejść do wyboru bez zgadywania
Najwygodniej przygotować krótką specyfikację dla każdej trasy. Zapisuję odbiornik, napięcie, długość, sposób ułożenia, środowisko i wymagane zabezpieczenie. Dzięki temu łatwo odróżnić obwód gniazdowy od przewodu do czujki, magistrali automatyki czy zasilania siłownika.
W dokumentacji domu inteligentnego dobrze opisać również funkcję każdej żyły i zostawić niewielki zapas. Dodatkowe dwie żyły mogą dziś wydawać się zbędne, ale za kilka lat ułatwiają dołożenie czujnika, przycisku lub sygnału sterującego bez kucia ścian.
Jeżeli opis produktu jest niejasny, proszę sprzedawcę o kartę katalogową i deklarowane warunki montażu. Nie kupuję po samej nazwie handlowej, bo w branży nadal funkcjonują stare przyzwyczajenia, skróty i nazwy używane potocznie.
Najważniejsza decyzja zapada przed położeniem pierwszej żyły
Różnica terminologiczna jest przydatna, ale nie powinna przesłaniać sprawy najważniejszej. Dobry wybór to taki, w którym produkt pasuje do środowiska, obciążenia, sposobu prowadzenia i zabezpieczenia całego obwodu.
W instalacjach inteligentnego domu szczególnie pilnuję rozdzielenia zasilania od sygnałów, zapasu miejsca, ochrony przepięciowej i możliwości późniejszego serwisu. Dzięki temu przewody nie są tylko elementem schowanym w ścianie, lecz przewidywalną infrastrukturą, na której można bezpiecznie budować kolejne funkcje domu.
