Kabel prowadzący zasilanie do garażu, bramy, altany albo urządzeń automatyki domowej nie może być po prostu zakopany w dowolnym miejscu i na przypadkowej głębokości. Norma dotycząca układania kabli w ziemi określa między innymi wymagane zagłębienie, sposób wykonania podsypki, oznakowanie trasy i ochronę przed uszkodzeniami. Poniżej pokazuję, jak podejść do tego praktycznie oraz czym różni się kabel energetyczny od przewodu alarmowego czy światłowodu.
Najważniejsze zasady bezpiecznej trasy kablowej
- 70 cm to typowa minimalna głębokość kabla do 1 kV poza terenami rolnymi.
- Na dnie wykopu warto zastosować 10 cm piasku, a kolejne 10 cm ułożyć nad kablem.
- Folia lub taśma ostrzegawcza powinna znaleźć się 25-35 cm nad przewodem.
- Pod drogami, przy kolizjach i w płytkich odcinkach kabel wymaga rury osłonowej.
- Do ziemi przeznacza się wyłącznie kable o odpowiedniej konstrukcji, a nie zwykłe przewody instalacyjne do wnętrz.
- Przed zasypaniem trzeba wykonać dokumentację trasy i pomiary elektryczne.
Która norma reguluje układanie kabli w ziemi
W przypadku elektroenergetycznych i sygnalizacyjnych linii kablowych podstawowym punktem odniesienia jest N SEP-E-004:2022-08. Dokument obejmuje projektowanie, budowę i badania linii kablowych prądu stałego oraz przemiennego do 110 kV. Nie jest ustawą, ale w praktyce projektowej, wykonawczej i odbiorowej pełni bardzo ważną rolę.
Trzeba odróżnić normę branżową od przepisów powszechnie obowiązujących. Ostateczne wymagania mogą wynikać także z warunków operatora sieci, projektu budowlanego, uzgodnień z właścicielem infrastruktury albo dokumentacji zarządcy drogi. Dlatego przy przyłączu energetycznym nie opieram się wyłącznie na ogólnej tabeli głębokości.
Do instalacji niskiego napięcia wewnątrz i na terenie posesji znaczenie ma również PN-HD 60364-5-52, która dotyczy doboru i montażu oprzewodowania. Nie zastępuje ona jednak szczegółowych zasad budowy kablowej linii ziemnej. W przypadku światłowodów i kabli telekomunikacyjnych należy dodatkowo uwzględnić aktualne warunki techniczne dla infrastruktury telekomunikacyjnej.
Norma, przepis czy instrukcja producenta
Najbezpieczniejszy model pracy wygląda tak: przepisy określają ramy formalne, norma podaje rozwiązania techniczne, a producent kabla i osprzętu wskazuje ograniczenia konkretnego systemu. Dotyczy to zwłaszcza promienia gięcia, temperatury układania, sposobu uszczelnienia rur i dopuszczalnego obciążenia.
Jeżeli dokumentacja operatora wymaga większej głębokości albo konkretnej rury osłonowej, stosuję wymaganie bardziej rygorystyczne. Kilka dodatkowych centymetrów wykopu kosztuje niewiele, natomiast naprawa kabla pod kostką brukową lub drogą może oznaczać poważny problem.

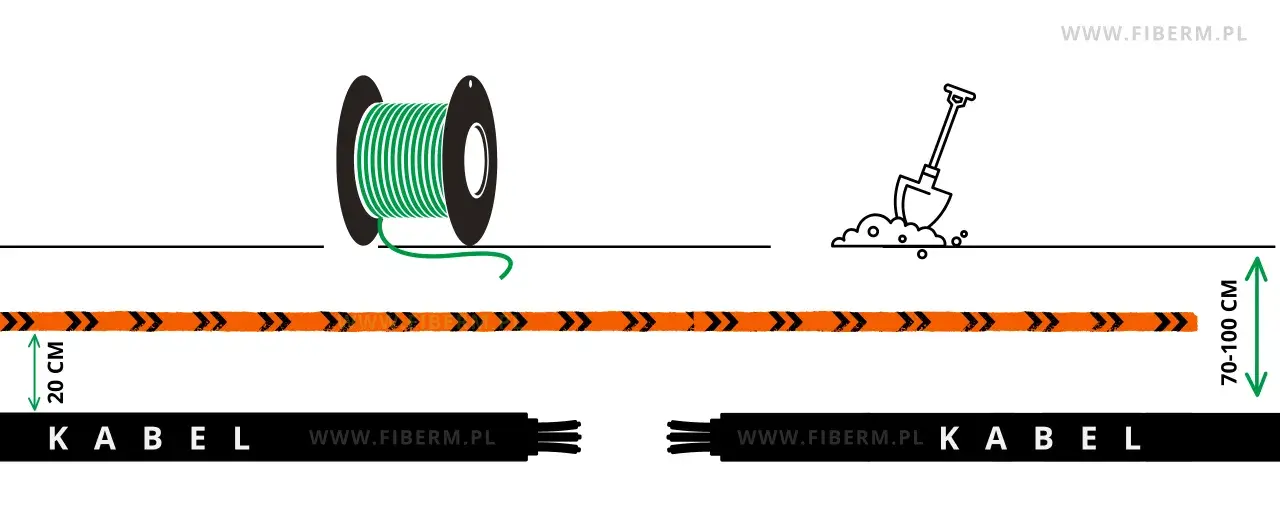

Jak głęboko zakopać kabel energetyczny
Głębokość mierzy się od projektowanego poziomu terenu do górnej powierzchni kabla, a nie do dna wykopu. To częsty błąd. Jeśli kabel ma leżeć na podsypce, trzeba wykopać dół odpowiednio głębszy, aby po ułożeniu wszystkich warstw zachować wymagane zagłębienie.
| Rodzaj trasy lub kabla | Minimalna głębokość do górnej powierzchni kabla |
|---|---|
| Kabel do 1 kV poza użytkami rolnymi | 0,70 m |
| Kabel do 1 kV pod chodnikiem, drogą rowerową lub przy oświetleniu | 0,50 m |
| Kabel powyżej 1 kV do 30 kV poza użytkami rolnymi | 0,80 m |
| Kabel do 30 kV na użytkach rolnych | 0,90 m |
| Kabel powyżej 30 kV | 1,00 m |
Podane wartości są punktem wyjścia dla typowych warunków. Operator może wymagać większej głębokości, szczególnie na terenach leśnych, rolnych, przy drogach lub w pobliżu infrastruktury energetycznej. Gdy nie da się zachować wymaganej wartości, na przykład przy wejściu do budynku, kabel powinien zostać zabezpieczony rurą osłonową na całym problematycznym odcinku.
W przypadku przydomowego kabla zasilającego do garażu lub budynku gospodarczego najczęściej przyjmuję głębokość co najmniej 70 cm. Jeżeli trasa przebiega przez trawnik, nie oznacza to jednak, że można zrezygnować z osłony. Rura nadal ma sens przy przejściu pod podjazdem, w miejscu narażonym na wykopy albo tam, gdzie kabel wychodzi z ziemi.
Jaki kabel i jakie zabezpieczenia wybrać
Do bezpośredniego układania w gruncie wybiera się kabel o konstrukcji przeznaczonej do takich warunków, na przykład odpowiedni kabel ziemny z izolacją i powłoką odporną na wilgoć. Zwykły przewód do instalacji wewnętrznej nie staje się kablem ziemnym tylko dlatego, że umieścimy go w wykopie.
Kabel energetyczny
Przy zasilaniu obiektu trzeba dobrać przekrój nie tylko do mocy odbiorników. Liczą się także długość trasy, sposób ułożenia, dopuszczalny spadek napięcia, obciążalność długotrwała i rodzaj zabezpieczenia nadprądowego. Na długim odcinku kabel może wymagać większego przekroju, nawet gdy sama moc urządzenia wydaje się niewielka.
W obwodzie zasilającym budynek istotne są wyłącznik nadprądowy, przewód ochronny, selektywność zabezpieczeń i ochrona różnicowoprądowa. Nie dobieram ich według zasady „taki bezpiecznik zawsze pasuje do takiego kabla”, ponieważ warunki zwarciowe i sposób zasilania mogą zmienić wynik obliczeń.
Przewody alarmowe i automatyki
Przewody do napędu bramy, wideodomofonu, czujników, kamer czy sterowania oświetleniem powinny mieć powłokę przeznaczoną do pracy na zewnątrz albo zostać poprowadzone w odpowiedniej rurze. Przy instalacjach inteligentnego domu zwykle wybieram osobny peszel lub rurę dla przewodów sygnałowych, nawet jeśli trasa biegnie obok zasilania.
Nie warto prowadzić kabla alarmowego wspólnie z przewodem energetycznym w jednej rurze. Może to zwiększyć podatność na zakłócenia, utrudnić serwis i pogorszyć bezpieczeństwo instalacji. Przy dłuższych połączeniach między budynkami dobrym rozwiązaniem bywa światłowód, ponieważ nie przewodzi prądu i jest odporny na różnice potencjałów oraz część problemów z przepięciami.

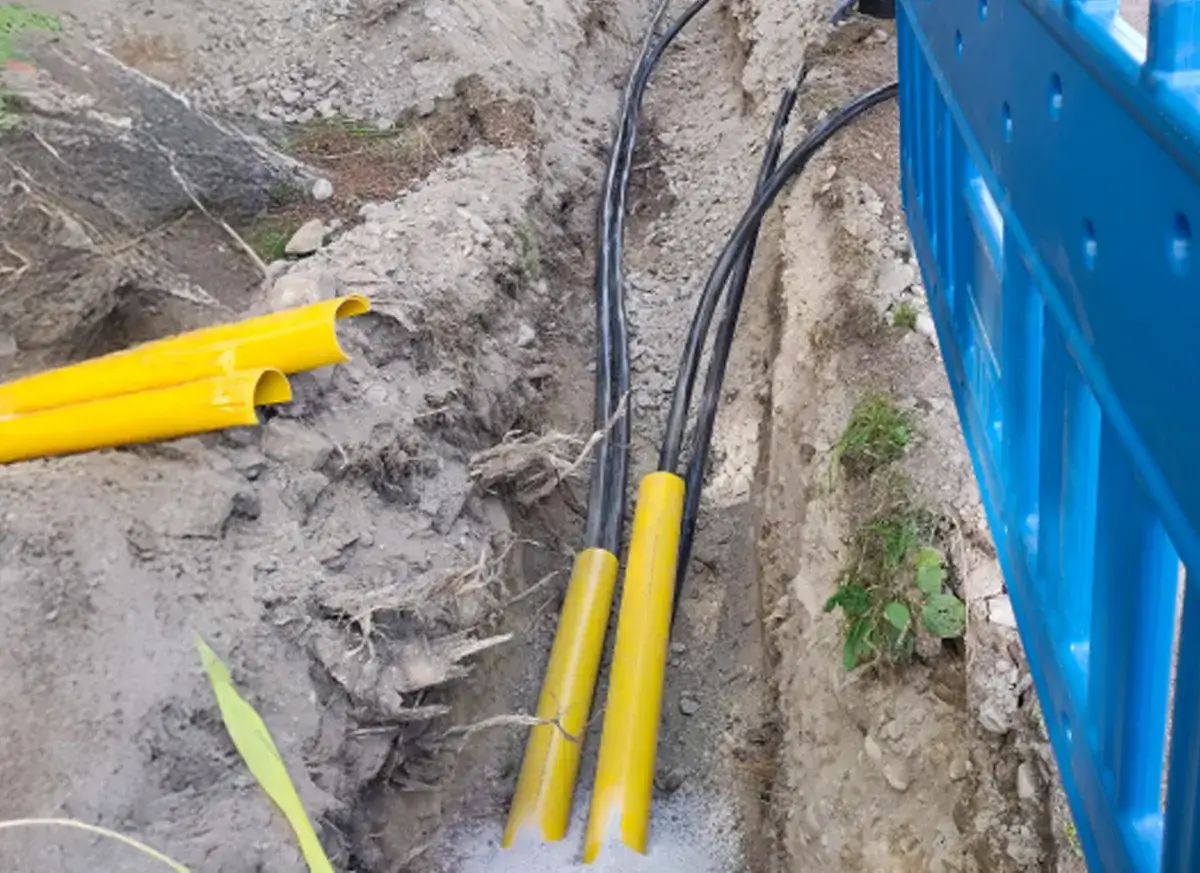

Rura osłonowa i ochrona mechaniczna
Rura powinna mieć średnicę pozwalającą na swobodne wciągnięcie kabla, a jej wnętrze nie może uszkadzać powłoki. Na końcach trzeba zastosować uszczelnienie chroniące przed wodą, błotem i gryzoniami. Sama karbowana rurka o cienkich ściankach nie zawsze nadaje się pod drogę lub miejsce obciążone przez samochody.
Folia ostrzegawcza pełni funkcję informacyjną, a nie mechaniczną. Nie zatrzyma łopaty ani koparki. Jeżeli kabel jest narażony na nacisk lub przypadkowe wiercenie, stosuję rurę o odpowiedniej klasie albo dodatkową płytę ochronną.
Jak wykonać wykop i ułożyć kabel krok po kroku
Najwięcej problemów powstaje jeszcze przed rozwinięciem kabla. Najpierw sprawdzam przebieg istniejącego uzbrojenia, planuję trasę możliwie prostą i zostawiam zapas kabla przy wejściach, skrzynkach oraz punktach przyłączeniowych. Nie warto prowadzić trasy pod przyszłym tarasem, fundamentem ani miejscem, w którym za rok ma powstać podjazd.
- Wyznacz trasę na podstawie aktualnej mapy i oznacz ją w terenie.
- Wykonaj wykop o głębokości uwzględniającej podsypkę, kabel, zasypkę i wymagane przykrycie.
- Usuń kamienie, gruz i ostre elementy z dna wykopu.
- Rozłóż około 10 cm piasku albo odpowiedniego materiału drobnoziarnistego.
- Ułóż kabel bez naprężenia, z łagodnymi łukami i zgodnie z minimalnym promieniem gięcia.
- Przysyp kabel kolejną warstwą piasku o grubości około 10 cm.
- Umieść taśmę lub folię ostrzegawczą zwykle 25-35 cm nad kablem.
- Zasyp wykop gruntem pozbawionym dużych kamieni i odtwórz nawierzchnię.
Kabel powinien leżeć swobodnie, bez rozciągania i ostrych załamań. Przy rozwijaniu bębna kontroluję kierunek jego odwijania, ponieważ skręcony przewód może później pracować pod naprężeniem. Promień gięcia zawsze sprawdzam w karcie katalogowej, szczególnie przy kablach wielożyłowych i światłowodach.
W gruncie piaszczystym dodatkowa podsypka może być mniej istotna, ale na typowej działce trudno zagwarantować jednolite podłoże na całej długości. Dlatego warstwa piasku jest prostym i tanim sposobem na ograniczenie nacisku kamieni na powłokę kabla.
Odległości od innych sieci i przejścia pod drogami
Przed kopaniem trzeba sprawdzić mapę uzbrojenia terenu, a przy niepewnym przebiegu wykonać ręczne przekopy kontrolne. Dane z mapy nie zawsze pokazują rzeczywistą lokalizację przewodu z dokładnością pozwalającą bezpiecznie rozpocząć pracę. W pobliżu gazu, wody, kanalizacji i istniejących kabli należy postępować według uzgodnień z właścicielem sieci.
Przy skrzyżowaniach trasy powinny być prowadzone możliwie prostopadle, aby ograniczyć długość kolizji. W dokumentacjach często spotyka się minimalne odległości pionowe rzędu 25 cm dla kabli niskiego napięcia i 50 cm przy kablach wyższych napięć lub wybranych sieciach, ale nie traktuję tych liczb jako uniwersalnej recepty. Konkretna wartość zależy od rodzaju obu instalacji, ich właściciela i zastosowanej osłony.
Pod drogą kabel prowadzi się w rurze osłonowej, której długość powinna obejmować strefę obciążoną ruchem oraz umożliwiać późniejszą wymianę kabla. Końce przepustu trzeba zabezpieczyć przed zamuleniem. Nie należy wykonywać połączenia kabla pod drogą, jeśli można zaplanować jeden ciągły odcinek.
Przeczytaj również: RCBO - co to jest i jak dobrać je do instalacji?
Kolory oznaczeń mają znaczenie
Dla kabli elektroenergetycznych do 1 kV stosuje się oznaczenie w kolorze niebieskim, a dla kabli o wyższym napięciu zwykle czerwonym. W telekomunikacji spotyka się taśmy pomarańczowe. Przy kablu światłowodowym można zastosować taśmę ostrzegawczo-lokalizacyjną z elementem ułatwiającym późniejsze wykrycie przebiegu.
Oprócz folii warto wykonać zdjęcia trasy przed zasypaniem, zmierzyć odległości od stałych punktów i zachować szkic powykonawczy. Przy większej inwestycji potrzebna może być także geodezyjna inwentaryzacja powykonawcza. Taka dokumentacja bardzo ułatwia przyszłe prace ogrodowe, montaż monitoringu i rozbudowę automatyki.
Co sprawdzić przed zasypaniem i uruchomieniem
Przed zamknięciem wykopu oglądam całą trasę, sprawdzam stan powłoki i upewniam się, że rury nie zostały zgniecione. Potem wykonuje się pomiary odpowiednie dla danego obwodu, między innymi ciągłość żył, rezystancję izolacji, skuteczność ochrony przeciwporażeniowej i działanie wyłączników różnicowoprądowych.
W instalacji z przewodem ochronnym elektryk powinien potwierdzić prawidłowość połączeń i dobrać zabezpieczenia do rzeczywistych warunków. Dla światłowodu przydatne są pomiary tłumienia, a w rozbudowanych instalacjach również pomiar reflektometryczny. Sam fakt, że urządzenie po podłączeniu działa, nie potwierdza jeszcze bezpieczeństwa całej trasy.
Najczęstsze błędy, które obserwuję przy małych instalacjach, to zbyt płytki wykop, brak podsypki, użycie przewodu wewnętrznego, brak zapasu kabla i prowadzenie wszystkich obwodów w jednej rurze. Oszczędność na etapie układania zwykle kończy się droższym odkopywaniem, wymianą przewodu albo problemami z zakłóceniami.
Trasa pod ziemią, która nie utrudni przyszłej rozbudowy
Przy instalacjach inteligentnego domu zostawiam przynajmniej jedną dodatkową rurę rezerwową, zwłaszcza między budynkiem a bramą, garażem lub ogrodem. Jej koszt jest niewielki, a późniejsze doprowadzenie przewodu do kamery, czujnika lub punktu Wi-Fi bez nowego kopania bywa bezcenne.
Najrozsądniejszy standard dla większości posesji to prawidłowo dobrany kabel ziemny, bezpieczna głębokość, podsypka, oznaczenie trasy, osłona w miejscach narażonych na uszkodzenia i komplet pomiarów. Jeżeli trasa przechodzi przez drogę, teren rolny albo zbliża się do istniejących sieci, pierwszeństwo mają projekt i uzgodnienia branżowe, a nie uproszczony schemat z przypadkowej porady.
Dobrze ułożony kabel powinien być niewidoczny, ale jego przebieg, parametry i zabezpieczenia muszą pozostać czytelne w dokumentacji. To właśnie ta kombinacja, czyli poprawne wykonanie teraz i możliwość bezpiecznego serwisu za kilka lat, robi największą różnicę.
