Gdy planujesz panele na dachu albo kolektory do podgrzewania wody, sam widok urządzeń niewiele wyjaśnia. Dopiero poprawny schemat pokazuje, jak płynie energia lub ciepło, gdzie trafiają zabezpieczenia i co dzieje się wtedy, gdy produkcja jest większa od bieżącego zużycia. Poniżej rozdzielam fotowoltaikę od kolektorów słonecznych, omawiam układy on-grid, hybrydowe i solarne do c.w.u. oraz podpowiadam, na co zwrócić uwagę przed montażem.
Dobry schemat pokazuje nie tylko urządzenia, ale też ich kolejność i zabezpieczenia
- Fotowoltaika zamienia promieniowanie na prąd, a kolektory słoneczne na ciepło.
- W układzie on-grid energia płynie z paneli przez inwerter do domu, a nadwyżka może trafić do sieci.
- Magazyn energii zwiększa autokonsumpcję, ale wymaga osobnego układu sterowania i zabezpieczeń.
- Instalacja solarna do c.w.u. potrzebuje kolektorów, pompy, sterownika i zasobnika z wężownicą.
- W Polsce mikroinstalację PV trzeba zgłosić do operatora sieci dystrybucyjnej, a większe układy wymagają dodatkowych uzgodnień.
Najpierw rozdziel dwa znaczenia instalacji solarnej
Określenie „instalacja solarna” bywa używane dla dwóch zupełnie różnych systemów. Fotowoltaika produkuje energię elektryczną, natomiast kolektory słoneczne ogrzewają ciecz, która przekazuje ciepło do zasobnika z wodą.| Cecha | Fotowoltaika | Kolektory słoneczne |
|---|---|---|
| Efekt pracy | Prąd stały zamieniany na prąd przemienny | Ciepło przekazywane do wody użytkowej |
| Najważniejsze urządzenie | Inwerter | Zasobnik z wężownicą i grupa pompowa |
| Typowe zastosowanie | Zasilanie domu, pompy ciepła, klimatyzacji i ładowarki | Podgrzewanie c.w.u., czasem wsparcie ogrzewania |
| Magazynowanie | Akumulator albo sieć elektroenergetyczna | Zasobnik z wodą lub bufor ciepła |

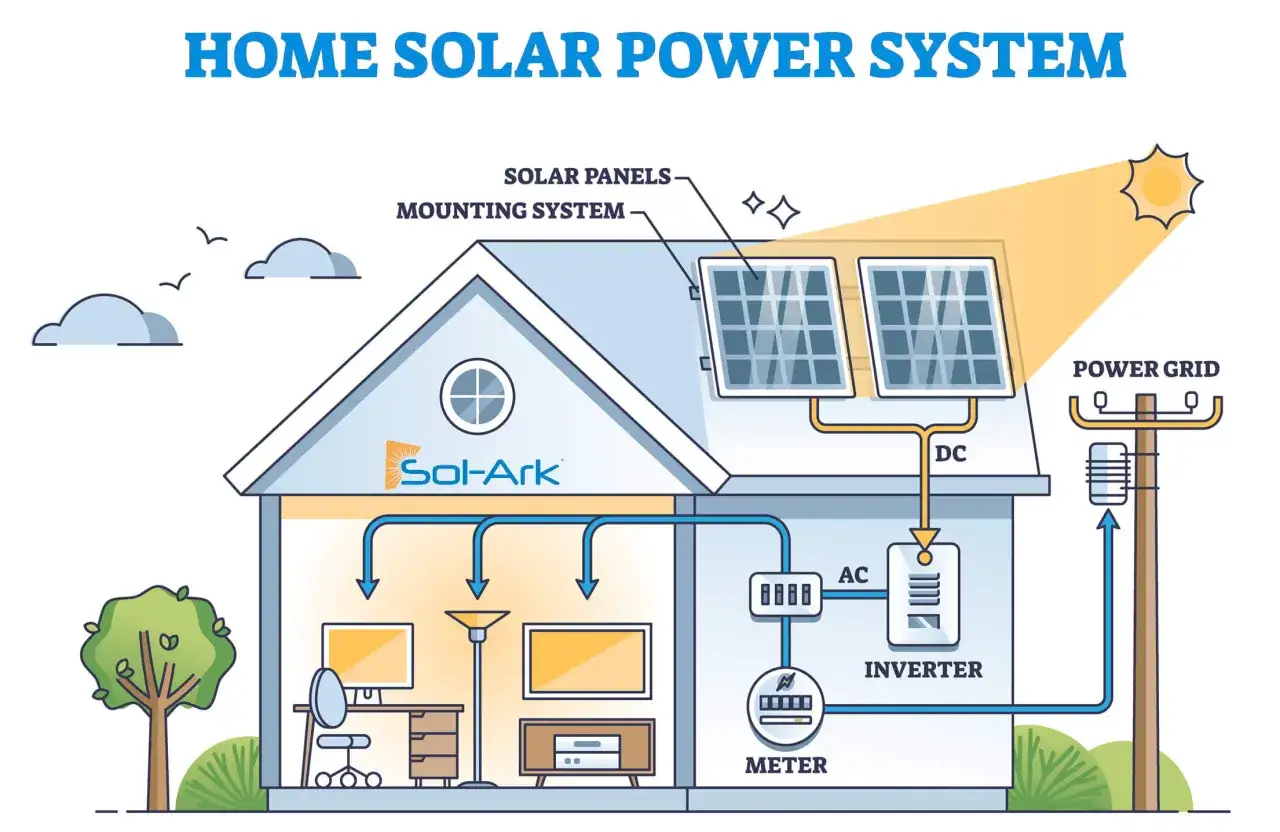

Jak wygląda podstawowy schemat fotowoltaiki on-grid
Najczęściej spotykany układ podłączony do sieci można zapisać w prosty sposób:
Moduły PV → przewody DC → zabezpieczenia DC → inwerter → zabezpieczenia AC → rozdzielnica domu → odbiorniki i sieć.
Moduły fotowoltaiczne łączy się w szeregi nazywane stringami. Połączenie szeregowe zwiększa napięcie, a równoległe zwiększa prąd. To właśnie dlatego projektant musi sprawdzić napięcie jałowe modułów, zakres pracy inwertera i wpływ niskiej temperatury, która może podnosić napięcie stringu.Co dzieje się po stronie prądu stałego
Panele wytwarzają prąd stały DC. Przewody prowadzą go do rozłącznika, ograniczników przepięć i wejścia inwertera. Zabezpieczenia po stronie DC powinny być dobrane do liczby stringów, napięcia roboczego oraz sposobu prowadzenia przewodów.
W małych instalacjach rozdzielnica DC może znajdować się blisko inwertera. Jeżeli trasa z dachu do urządzenia jest długa, projektant może przewidzieć dodatkowe zabezpieczenia, ponieważ długi przewód zwiększa ryzyko przepięć i strat.
Co dzieje się po stronie prądu przemiennego
Inwerter zamienia prąd stały na prąd przemienny 230 lub 400 V, taki sam rodzaj energii, jaki zasila domowe urządzenia. Dalej energia trafia do rozdzielnicy głównej, gdzie powinna mieć własne zabezpieczenia nadprądowe, ochronę przeciwprzepięciową i prawidłowo wykonane połączenie z uziemieniem.
Jeżeli w danej chwili lodówka, pompa ciepła i inne odbiorniki zużywają całą produkcję, energia pozostaje w budynku. Gdy produkcja jest wyższa od poboru, nadwyżka płynie do sieci albo do magazynu energii, jeśli taki element przewidziano w projekcie.
Istotny szczegół często pomijany na uproszczonych grafikach dotyczy zaniku napięcia. Zwykły inwerter on-grid wyłącza się podczas awarii sieci, aby nie zasilać przewodów, przy których mogą pracować ekipy techniczne. Sama obecność paneli nie oznacza więc automatycznego zasilania awaryjnego.
Wariant z magazynem energii i zasilaniem awaryjnym
W instalacji hybrydowej przepływ energii wygląda szerzej:
Panele PV → inwerter hybrydowy → dom, magazyn energii lub sieć.
Inwerter hybrydowy zarządza kilkoma kierunkami przepływu. W dzień może zasilać bieżące odbiorniki, ładować akumulator i dopiero potem oddawać nadwyżkę do sieci. Wieczorem pobiera energię z magazynu, ograniczając zakup prądu.
Gdzie pojawia się funkcja backup
Zasilanie awaryjne wymaga wydzielonego obwodu lub rozdzielnicy odbiorów chronionych. Podczas awarii sieci inwerter odłącza dom od sieci publicznej i zasila wybrane urządzenia z akumulatora oraz paneli. Najczęściej są to lodówka, router, oświetlenie, sterowanie ogrzewaniem i automatyka domowa.
Nie każdy magazyn może podtrzymać kuchenkę indukcyjną, pompę ciepła i ładowarkę samochodu jednocześnie. Ograniczeniem jest moc chwilowa inwertera, pojemność baterii i sposób rozdzielenia obwodów. W praktyce lepiej zaplanować kilka naprawdę potrzebnych odbiorników niż próbować zasilać cały budynek bez żadnych ograniczeń.
On-grid, hybryda czy off-grid
| Wariant | Kiedy ma sens | Główne ograniczenie |
|---|---|---|
| On-grid | Dom ma stabilne przyłącze i zależy Ci głównie na obniżeniu rachunków | Brak zasilania podczas awarii sieci |
| Hybrydowy | Chcesz zwiększyć autokonsumpcję i mieć częściowy backup | Wyższy koszt oraz bardziej złożony projekt |
| Off-grid | Budynek nie ma przyłącza albo pracuje sezonowo | Konieczność dokładnego bilansowania energii i dużego magazynu |
Najczęściej polecam analizować magazyn nie przez samą pojemność w kilowatogodzinach, ale przez profil zużycia. Akumulator o pojemności 10 kWh nie rozwiąże problemu, jeśli dom zużywa większość energii w środku dnia albo ma bardzo duże obciążenia wieczorem.

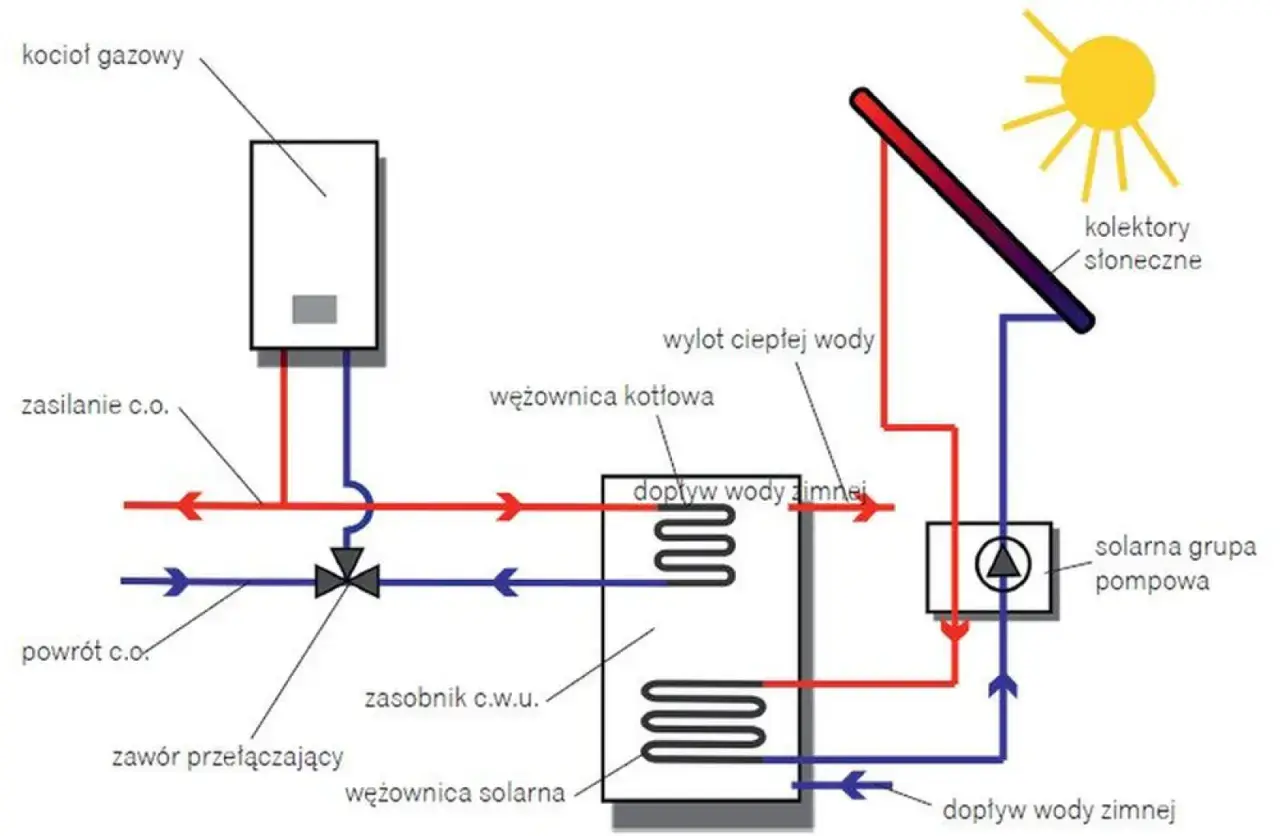

Jak działa schemat kolektorów słonecznych do c.w.u.
W układzie z kolektorami słonecznymi energia nie płynie przewodem elektrycznym do gniazdka. Kolektor ogrzewa płyn solarny, a ten przekazuje ciepło przez wężownicę do zasobnika. Uproszczony obieg wygląda tak:
Kolektory → przewód zasilający → grupa pompowa → dolna wężownica zasobnika → przewód powrotny → kolektory.
Grupa pompowa zawiera zwykle pompę obiegową, zawór bezpieczeństwa, przepływomierz, zawór zwrotny i manometr. Sterownik porównuje temperaturę kolektora z temperaturą w dolnej części zbiornika. Gdy różnica jest wystarczająca, uruchamia pompę.
Przeczytaj również: Fotowoltaika dla domu - jak dobrać moc i nie przepłacić?
Elementy potrzebne do poprawnej pracy
- Kolektory płaskie lub próżniowe, które pochłaniają promieniowanie słoneczne.
- Zasobnik z wężownicą solarną, gdzie ciepło trafia do wody użytkowej.
- Sterownik różnicowy, który decyduje o uruchomieniu pompy.
- Naczynie przeponowe i zawór bezpieczeństwa, chroniące obieg przed wzrostem ciśnienia.
- Źródło pomocnicze, na przykład kocioł, grzałka albo pompa ciepła.
Przy zachmurzonym niebie kolektory nadal mogą przekazywać pewną ilość ciepła, ale zimą nie pokryją całego zapotrzebowania. Dlatego zasobnik powinien mieć drugą wężownicę lub inne źródło dogrzewania. Dobrze dobrany system może pokryć orientacyjnie około 50-60% rocznego zapotrzebowania na ciepłą wodę, lecz latem łatwo o nadmiar ciepła, jeśli powierzchnia kolektorów jest zbyt duża.
Przykładowo dla małego gospodarstwa często spotyka się dwa kolektory i zasobnik o pojemności około 200-300 litrów. Dla większej rodziny stosuje się zwykle większy zbiornik i dodatkową powierzchnię absorbera. Nie traktowałbym tych wartości jako gotowego projektu, bo znaczenie mają liczba mieszkańców, zużycie wody, kąt dachu i sposób korzystania z c.w.u.
Dobór mocy i zabezpieczeń decyduje o jakości całego układu
Najczęstszy błąd polega na dobieraniu instalacji wyłącznie do powierzchni dachu. W fotowoltaice punktem wyjścia powinno być roczne zużycie energii, profil poboru oraz planowane urządzenia, takie jak pompa ciepła, klimatyzacja czy samochód elektryczny.
W polskich warunkach 1 kWp instalacji PV daje orientacyjnie około 900-1100 kWh energii rocznie. Wynik zależy od orientacji połaci, kąta nachylenia, zacienienia, temperatury i strat systemowych. Dach skierowany na południe nie jest jedyną rozsądną opcją, ale przy kierunku wschód-zachód produkcja przesuwa się na rano i popołudnie, co może poprawić autokonsumpcję.
Po stronie technicznej trzeba sprawdzić między innymi:
- napięcie i prąd każdego stringu względem zakresu pracy inwertera,
- wpływ zacienienia na moduły połączone w jednym szeregu,
- przekroje przewodów i długość tras kablowych,
- uziemienie konstrukcji oraz połączenia wyrównawcze,
- zabezpieczenia DC i AC, w tym ograniczniki przepięć,
- miejsce montażu inwertera i warunki jego chłodzenia.
Nie warto kopiować przypadkowego schematu z internetu. Rysunek może wyglądać poprawnie, ale nie uwzględniać konkretnego modelu inwertera, lokalnego układu sieci, ochrony odgromowej ani długości przewodów. Szczególnie po stronie DC błędy są niebezpieczne, ponieważ napięcie może występować również po wyłączeniu zasilania budynku.
Formalności i odbiór instalacji w Polsce
Domowa instalacja PV o mocy do 50 kW mieści się w definicji mikroinstalacji. W przypadku układu on-grid trzeba zgłosić przyłączenie do właściwego operatora sieci dystrybucyjnej. Operator wymaga dokumentów dotyczących instalacji, parametrów inwertera i zastosowanych zabezpieczeń.
Dla instalacji o mocy do 6,5 kW nie ma obowiązku uzyskiwania zgód administracyjnych wskazywanego dla większych układów. Przy mocy powyżej 6,5 kW dochodzi obowiązek uzgodnienia projektu z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych oraz zawiadomienia Państwowej Straży Pożarnej o zakończeniu budowy. Szczegóły mogą zależeć od miejsca i zakresu prac, dlatego dokumentację powinien przygotować wykonawca znający wymagania konkretnego OSD.
Ministerstwo Klimatu zwraca uwagę, że przed doborem mocy trzeba sprawdzić zużycie energii, stan dachu, nasłonecznienie i możliwość zwiększenia autokonsumpcji. To ważne także dlatego, że w systemie net-billing nadwyżka energii jest rozliczana wartościowo, a nie jako prosta wymiana kilowatogodziny za kilowatogodzinę.
Po montażu poproś o kompletną dokumentację. Powinna obejmować schemat jednokreskowy, karty urządzeń, ustawienia zabezpieczeń, protokoły pomiarów oraz instrukcję wyłączenia instalacji. Przydatny jest także opis tego, które obwody pozostają zasilane podczas pracy awaryjnej.
Jak sprawdzić gotowy schemat przed podpisaniem umowy
Dobry schemat powinien pozwolić odpowiedzieć na kilka prostych pytań. Jeżeli rysunek pokazuje wyłącznie panele i inwerter, bez zabezpieczeń, punktu przyłączenia i kierunku przepływu energii, jest zbyt ubogi do oceny wykonania.
- Sprawdź kierunek przepływu energii od modułów do odbiorników, magazynu i sieci.
- Upewnij się, że po stronie DC i AC pokazano rozłączniki oraz ochronę przeciwprzepięciową.
- Zweryfikuj, czy każdy string ma parametry zgodne z inwerterem.
- Sprawdź, czy zaznaczono uziemienie konstrukcji i sposób prowadzenia przewodów.
- Jeżeli jest magazyn, zobacz, czy wiadomo, które obwody pracują w trybie backup.
- Przy kolektorach sprawdź obecność naczynia przeponowego, zaworu bezpieczeństwa, odpowietrzenia i źródła dogrzewania.
W praktyce najwięcej problemów powodują trzy rzeczy: zacienione moduły połączone w jeden string, zbyt długie trasy przewodów oraz brak realnego planu na nadwyżki energii. Czasem lepszy efekt daje mniejsza instalacja z magazynem ciepła, sterowaniem bojlerem i przesunięciem pracy urządzeń niż większa liczba paneli oddających większość produkcji do sieci.
Od schematu do rozsądnej decyzji inwestycyjnej
Najpierw ustal, czy potrzebujesz prądu, ciepłej wody, czy obu tych efektów. Potem dopasuj układ do zużycia, dachu i oczekiwanego poziomu niezależności. Schemat jest mapą instalacji, ale nie zastępuje obliczeń, pomiarów ani projektu wykonawczego.
Jeżeli na rysunku widać pełny przepływ energii, zabezpieczenia, sposób pracy podczas awarii oraz elementy wymagane do odbioru, można na jego podstawie sensownie porównać oferty. Jeżeli brakuje tych informacji, poproś wykonawcę o schemat jednokreskowy i wyjaśnienie każdego symbolu przed rozpoczęciem montażu.
