Planując wentylację mechaniczną w domu z płaskim dachem, poddaszem nieużytkowym albo niskimi pomieszczeniami, często trzeba zdecydować, gdzie poprowadzić kanały. Rekuperacja na stropie pozwala ukryć instalację pod posadzką, w warstwie izolacji lub nad sufitem podwieszanym, ale wymaga dobrego projektu, kontroli wysokości zabudowy i dostępu serwisowego. Wyjaśniam, które rozwiązania mają sens, ile miejsca potrzebują i jak uniknąć błędów obniżających komfort.
Najważniejsze decyzje dotyczące prowadzenia instalacji nad stropem
- Najbezpieczniejszy wariant to prowadzenie kanałów na stropie i przykrycie ich odpowiednią warstwą izolacji albo zabudową.
- Nie wolno przypadkowo kuć ani osłabiać stropu bez sprawdzenia konstrukcji i projektu instalacji.
- Sufit podwieszany ukrywa przewody, ale zmniejsza wysokość pomieszczeń zwykle o około 15-30 cm.
- Kanały o małej średnicy ułatwiają montaż, lecz nie zwalniają z obowiązku prawidłowego bilansowania przepływów.
- Realny koszt kompletnej instalacji w typowym domu jednorodzinnym często wynosi około 18 000-35 000 zł, zależnie od zakresu prac.
Co dokładnie oznacza montaż wentylacji na stropie
W tym układzie przewody wentylacyjne układa się na stropie między kondygnacjami, na stropie poddasza albo bezpośrednio pod stropem. Później instalację przykrywa się izolacją, warstwą posadzki lub sufitem podwieszanym, dzięki czemu w gotowych pomieszczeniach widać zwykle tylko anemostaty.

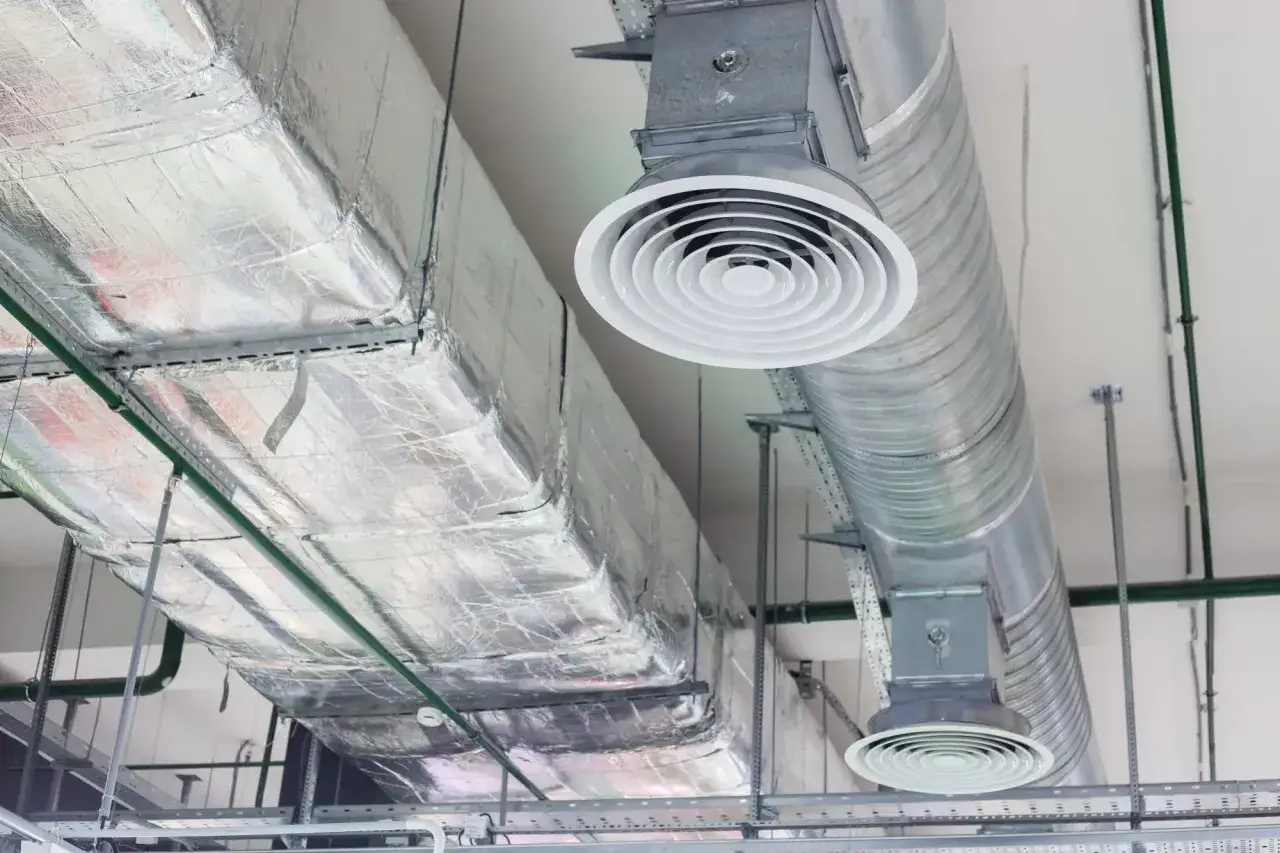

Trzeba odróżnić trzy rozwiązania. Kanały na stropie leżą na jego powierzchni i są zabudowane później. Kanały pod stropem znajdują się w przestrzeni sufitu podwieszanego, natomiast kanały w stropie są umieszczone w jego konstrukcji. Ten ostatni wariant wymaga zaplanowania jeszcze przed wykonaniem elementu konstrukcyjnego.
Najczęściej polecam pierwszą albo drugą opcję. Są łatwiejsze do kontroli, mniej ryzykowne dla konstrukcji i pozwalają wykonać instalację bez przypadkowego przecinania zbrojenia. Umieszczanie przewodów w samym stropie może wyglądać elegancko, ale wymaga ścisłej współpracy projektanta wentylacji i konstruktora.
Na stropie, pod stropem czy w suficie podwieszanym
Nie ma jednego układu dobrego dla każdego domu. Decyzję najlepiej uzależnić od etapu budowy, wysokości pomieszczeń, rodzaju stropu i tego, czy nad nim znajduje się poddasze użytkowe.
| Wariant | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Na stropie pod warstwą izolacji | Łatwy dostęp podczas budowy, brak widocznych przewodów | Podnosi poziom posadzki, wymaga miejsca na kanały | Nowy dom, strop nad parterem, poddasze nieużytkowe |
| Pod stropem | Można wykonać także podczas remontu, łatwa kontrola instalacji | Konieczność wykonania zabudowy | Remont, mieszkanie, lokal z planowanym sufitem podwieszanym |
| W stropie konstrukcyjnym | Bardzo estetyczne rozwiązanie, minimalna zabudowa | Wysokie wymagania projektowe i wykonawcze | Budowa od podstaw, gdy przewidziano kanały w projekcie |
| Na poddaszu nieużytkowym | Dużo miejsca na rozprowadzenie przewodów | Potrzebna dobra izolacja termiczna kanałów | Dom z dachem skośnym i dostępnym poddaszem |
Najwięcej problemów pojawia się wtedy, gdy ktoś próbuje wcisnąć pełną instalację w zbyt małej przestrzeni. Kanał może się fizycznie zmieścić, ale jeśli zostanie zgnieciony, źle zaizolowany albo poprowadzony z ostrymi załamaniami, system zacznie pracować głośniej i zużyje więcej energii.
Jak zaplanować instalację przed zamknięciem stropu
Najlepszy moment na decyzję przypada przed wykonaniem tynków, posadzek i sufitu. W praktyce zaczynam od ustalenia miejsca dla centrali, a dopiero potem rozprowadzam przewody do pomieszczeń. Rekuperator powinien mieć dostęp do zasilania, odpływu skroplin i przestrzeni potrzebnej do wymiany filtrów.
Ustal trasę kanałów i wysokość zabudowy
Na rzucie budynku trzeba zaznaczyć centralę, skrzynki rozdzielcze, przewody nawiewne i wywiewne oraz anemostaty. Zostawiam także miejsce na izolację, obejścia podciągów i dostęp do elementów wymagających czyszczenia. Sam przekrój kanału nie wystarcza, bo trzeba doliczyć promienie gięcia, mocowania i ewentualne ocieplenie.
Przy suficie podwieszanym warto wcześniej sprawdzić, czy po zabudowie zostanie co najmniej około 2,4-2,5 m wysokości w głównych pomieszczeniach. W korytarzach lub łazienkach można zaakceptować niższą zabudowę, szczególnie gdy pozwala to uniknąć prowadzenia przewodów przez salon.
Dobierz kanały do przepływu powietrza

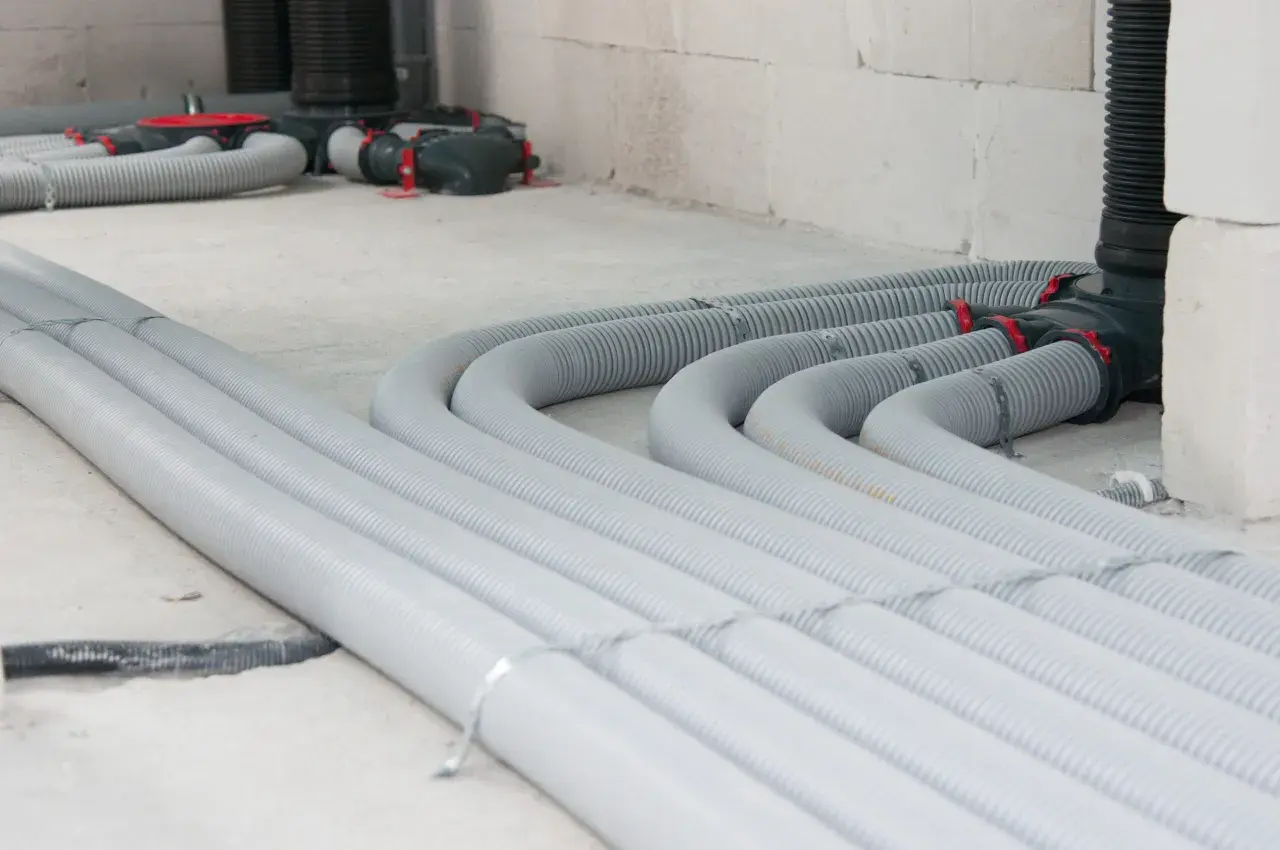

W domach jednorodzinnych często stosuje się przewody elastyczne z tworzywa o średnicach około 63-90 mm, prowadzone od skrzynek rozdzielczych do anemostatów. Główne przewody mogą mieć większe średnice, na przykład 125-200 mm, ponieważ przenoszą powietrze z kilku pomieszczeń jednocześnie.
Nie traktuję małych kanałów jako automatycznie lepszych. Mniejszy przewód zajmuje mniej miejsca, ale przy zbyt dużym przepływie powoduje większe opory, szum i obciążenie wentylatorów. O końcowym efekcie decyduje bilans przepływów, a nie sama średnica rury.
Przeczytaj również: Schemat montażu klimatyzacji split krok po kroku
Zaplanuj przepusty i kolizje
Przejścia przez strop i ściany powinny być zaplanowane przed wierceniem. W praktyce trzeba sprawdzić położenie podciągów, belek, przewodów elektrycznych, wodociągu, ogrzewania i instalacji klimatyzacyjnej. Jeden nieprzemyślany otwór potrafi później wymusić zmianę całej trasy.
Przy przejściach przez przegrody stosuje się tuleje, uszczelnienia i izolację odpowiednią do rodzaju przegrody. Nie powinno się prowadzić przewodów bezpośrednio przy elementach łatwo nagrzewających się ani opierać ich luźno na suficie. Instalacja musi być stabilna i zabezpieczona przed przenoszeniem drgań.
Ile miejsca i pieniędzy trzeba przeznaczyć
Wariant na stropie zwykle wymaga miejsca na przewód, izolację oraz warstwy wykończeniowe. Przy kanałach rozdzielczych można potrzebować około 8-15 cm przestrzeni, natomiast większe przewody główne i skrzynki mogą wymagać więcej. Dokładna wysokość zależy od systemu i przebiegu trasy.
Przy suficie podwieszanym najczęściej trzeba liczyć się z obniżeniem sufitu o około 15-30 cm. Da się ograniczyć tę wartość, prowadząc część przewodów w korytarzu, zabudowie meblowej albo wąskim szachcie. Z mojego punktu widzenia lepiej obniżyć sufit miejscowo niż obniżać go w całym domu bez wyraźnej potrzeby.
| Zakres prac | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Projekt i obliczenia | 1 000-3 000 zł | Powierzchnia domu, liczba pomieszczeń, zakres dokumentacji |
| Instalacja kanałów | 7 000-16 000 zł | Długość tras, rodzaj przewodów, liczba anemostatów |
| Centrala z osprzętem | 7 000-15 000 zł | Wydajność, automatyka, wymiennik, dodatkowe czujniki |
| Uruchomienie i regulacja | 800-2 500 zł | Liczba punktów pomiarowych i zakres protokołu |
Dla domu o powierzchni około 120-150 m² pełny system z montażem może zamknąć się w przedziale 18 000-35 000 zł. Tańsza oferta nie zawsze jest okazją. Jeżeli nie obejmuje projektu, regulacji, izolacji czerpni i wyrzutni albo wykonania odpływu skroplin, końcowy koszt może szybko wzrosnąć.
Na cenę wpływa też etap budowy. Montaż na otwartym stropie jest zwykle prostszy niż prowadzenie kanałów w gotowym domu, gdzie dochodzą prace wyburzeniowe, zabudowy z płyt gipsowo-kartonowych i odtwarzanie wykończenia.
Najczęstsze błędy przy prowadzeniu kanałów
Najpoważniejszy błąd to rozpoczęcie prac bez projektu lub bez sprawdzenia konstrukcji. Instalator może znaleźć miejsce na rurę, ale nie musi wiedzieć, czy w tym punkcie przebiega zbrojenie albo czy otwór nie osłabi elementu nośnego.
- Zbyt mała liczba anemostatów powoduje konieczność zwiększania przepływu przez pojedyncze punkty, co sprzyja hałasowi.
- Brak izolacji na zimnym poddaszu może prowadzić do kondensacji pary wodnej i strat ciepła.
- Ostre załamania kanałów zwiększają opory i utrudniają późniejsze czyszczenie.
- Zabudowanie skrzynek bez dostępu utrudnia kontrolę szczelności i serwis.
- Brak regulacji po montażu sprawia, że przepływy w pokojach mogą różnić się od założeń projektu.
- Połączenie rekuperacji z nieprzemyślanym okapem może zaburzać pracę całego układu.
Trzeba też pamiętać o zasadzie przepływu powietrza między pomieszczeniami. Nawiew zwykle trafia do salonu, sypialni i gabinetu, a wywiew do kuchni, łazienki, toalety i garderoby. Drzwi powinny mieć podcięcia albo kratki transferowe, ponieważ szczelne skrzydło może zablokować prawidłową cyrkulację.
W budynku z wentylacją mechaniczną nie powinno się równolegle traktować wentylacji grawitacyjnej jako drugiego, niezależnego systemu w tych samych pomieszczeniach. Taki układ może rozregulować przepływy i powodować zasysanie powietrza przez przypadkowe nieszczelności.
Jak ocenić, czy rozwiązanie będzie działało dobrze
Przed odbiorem sprawdzam przede wszystkim szczelność połączeń, izolację przewodów, dostęp do filtrów i odpływ skroplin. Sama centrala może być bardzo dobra, ale źle poprowadzone kanały odbiorą jej część możliwości.
Po uruchomieniu instalacja powinna zostać wyregulowana pomiarowo. Monter ustawia przepływ na każdym anemostacie, tak aby ilość nawiewanego i usuwanego powietrza była zgodna z projektem. Regulacja nie jest dodatkiem kosmetycznym, tylko warunkiem cichej i stabilnej pracy.
Warto również zostawić dokumentację przebiegu przewodów. Zdjęcia instalacji przed zabudową mogą po kilku latach oszczędzić przypadkowego przewiercenia kanału podczas montażu lampy, szafki albo klimatyzacji. To drobiazg, który docenia się dopiero przy późniejszym remoncie.
Jeśli przewody biegną w warstwie izolacji na poddaszu, trzeba zabezpieczyć je przed uszkodzeniami mechanicznymi i zapewnić odpowiednią izolacyjność cieplną. W strefach zimnych szczególnie ważne są kanały czerpne i wyrzutne, ponieważ tam ryzyko wykraplania jest większe.
Dobry układ zaczyna się od miejsca, którego nie widać
Najrozsądniej traktować prowadzenie kanałów jako część projektu domu, a nie zadanie do wykonania po zakończeniu wszystkich prac. W nowym budynku zwykle wygrywa rozprowadzenie na stropie albo poddaszu, natomiast podczas remontu praktycznym kompromisem bywa sufit podwieszany lub miejscowa zabudowa.
Nie szukałbym na siłę najmniejszej centrali ani najcieńszych przewodów. Lepiej dobrać system z zapasem wydajności, poprawnie go zaizolować, wyregulować i zostawić dostęp serwisowy. Wtedy instalacja pozostaje niewidoczna, ale jej efekty są wyraźne: świeże powietrze, stabilna wilgotność i mniejsza strata ciepła bez ciągłego otwierania okien.
