Dobrze rozrysowany schemat montażu klimatyzacji pozwala szybko ocenić, gdzie powinny trafić jednostki, którędy poprowadzić rury i jak bezpiecznie odprowadzić skropliny. Poniżej pokazuję cały proces dla najpopularniejszego układu split, wraz z praktycznymi wymiarami, testami, kosztami i błędami, które później trudno naprawić bez kucia ścian.
Najważniejsze elementy poprawnej instalacji klimatyzacji
- Układ split łączy jednostkę wewnętrzną i zewnętrzną rurami miedzianymi, przewodem komunikacyjnym oraz odpływem skroplin.
- Trasa instalacji powinna być możliwie krótka, łagodnie poprowadzona i zgodna z instrukcją konkretnego modelu.
- Próżnia i próba szczelności są niezbędne przed uruchomieniem urządzenia.
- Skropliny najlepiej odprowadzać grawitacyjnie, zachowując stały spadek przewodu.
- Montaż z czynnikiem chłodniczym powinien wykonać certyfikowany instalator F-gazowy.
Co dokładnie pokazuje schemat montażu klimatyzacji

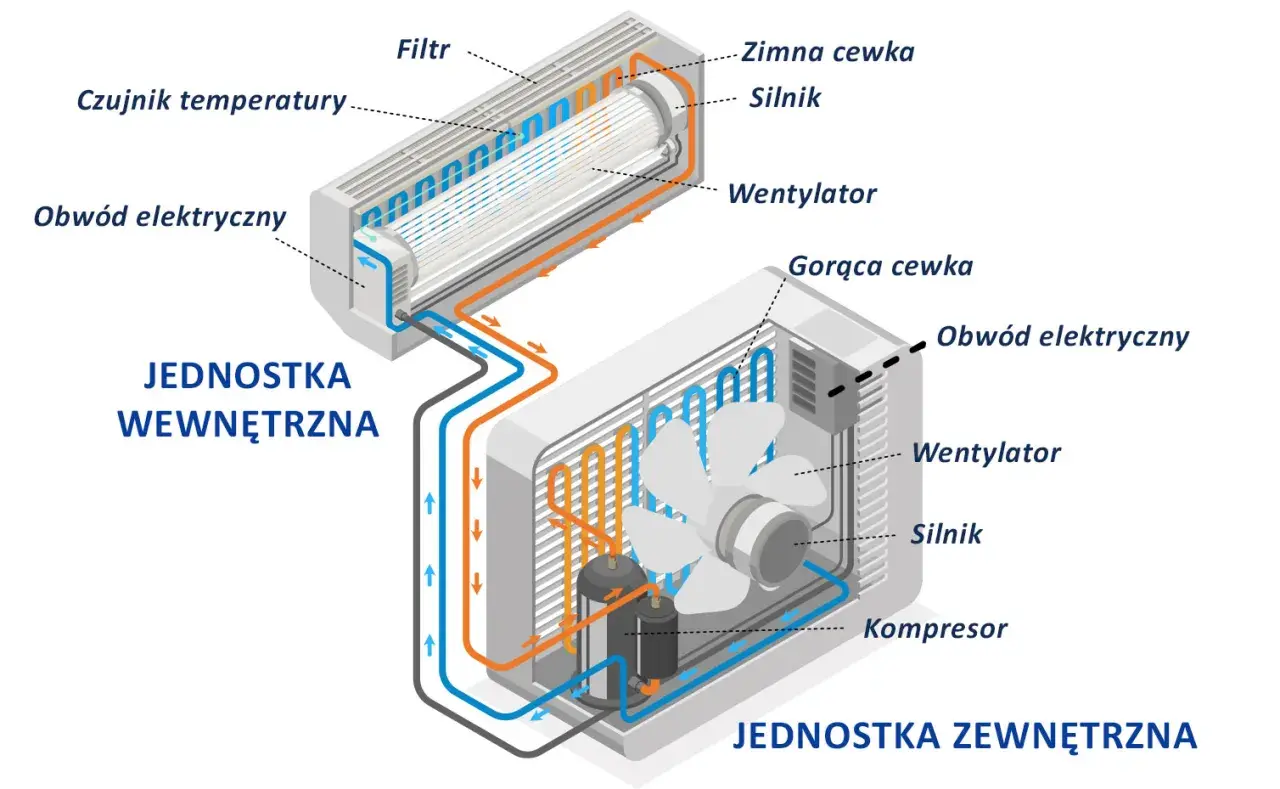

Najczęściej chodzi o instalację typu split, czyli zestaw złożony z jednostki wewnętrznej i jednostki zewnętrznej. Obie części łączą dwie izolowane rury miedziane, przewód elektryczny lub komunikacyjny oraz przewód odprowadzający wodę powstającą podczas chłodzenia.
Jednostka wewnętrzna
↓ nawiew chłodnego powietrza do pomieszczenia
Przejście przez ścianę: rury chłodnicze + przewód komunikacyjny + odpływ skroplin↓
Jednostka zewnętrzna na wspornikach, podstawie lub balkonie
◦ obieg czynnika chłodniczego ◦ zasilanie ◦ odprowadzenie wody w trybie grzania
Rury miedziane tworzą zamknięty obieg czynnika chłodniczego. Jedna prowadzi czynnik w stronę jednostki wewnętrznej, a druga odprowadza go z powrotem do agregatu. Ich średnica, maksymalna długość i dopuszczalna różnica wysokości zależą od modelu, dlatego nie dobiera się ich wyłącznie na oko.
W systemie multi-split jedna jednostka zewnętrzna obsługuje kilka urządzeń wewnętrznych. Schemat staje się wtedy bardziej rozbudowany, a długości tras, rozdzielacze i dodatkowa ilość czynnika muszą wynikać z dokumentacji producenta.
Gdzie umieścić obie jednostki i którędy poprowadzić instalację
Jednostka wewnętrzna
Najlepsze miejsce zapewnia swobodny przepływ powietrza i dostęp do filtrów. Nie montowałbym urządzenia bezpośrednio nad łóżkiem, biurkiem ani kanapą, ponieważ nawet cichy nawiew może być odczuwalny podczas snu lub pracy.
Trzeba zostawić odstępy wymagane przez producenta, zwykle kilka do kilkunastu centymetrów od sufitu i ścian bocznych. Ważniejsza od samej odległości jest możliwość otwarcia obudowy i wyjęcia filtrów bez demontażu mebli.
Jednostka zewnętrzna
Agregat powinien mieć zapewniony swobodny przepływ powietrza oraz stabilne podłoże. Można zamocować go na konsolach elewacyjnych, podstawie dachowej, balkonie albo specjalnej konstrukcji gruntowej.
Unikałbym zabudowy w ciasnej wnęce. Taki montaż zwiększa hałas, pogarsza oddawanie ciepła i może podnosić zużycie energii. Wsporniki warto wyposażyć w podkładki antywibracyjne, szczególnie gdy ściana sąsiaduje z sypialnią.
Trasa między urządzeniami
Najprostszy wariant prowadzi przez ścianę znajdującą się za jednostką wewnętrzną. Otwór wykonuje się zwykle lekko ze spadkiem na zewnątrz, a jego średnica wynosi często około 55-65 mm. Ostateczny wymiar zależy od liczby przewodów, izolacji i sposobu prowadzenia instalacji.
Jeżeli rury są ukrywane w bruździe, trzeba zaplanować ich przebieg przed tynkowaniem lub remontem. Przy gotowych ścianach stosuje się estetyczny kanał instalacyjny. Nie jest tak dyskretny jak bruzda, ale znacznie ułatwia późniejszy serwis i ogranicza zakres prac budowlanych.Jak przebiega montaż krok po kroku
- Ocena pomieszczenia obejmuje powierzchnię, nasłonecznienie, liczbę osób i urządzeń emitujących ciepło. Sama liczba metrów kwadratowych nie wystarcza do prawidłowego doboru mocy.
- Wyznaczenie trasy pozwala ustalić długość rur, miejsce odpływu skroplin oraz sposób doprowadzenia zasilania.
- Montaż płyty jednostki wewnętrznej wymaga wypoziomowania. Nawet niewielkie odchylenie może utrudnić odpływ wody z tacki ociekowej.
- Wykonanie przewiertu powinno uwzględniać instalacje ukryte w ścianie i bezpieczne uszczelnienie przejścia.
- Mocowanie agregatu musi uwzględniać ciężar urządzenia, podłoże, obciążenia wiatrem i dostęp serwisowy.
- Ułożenie rur i przewodów wymaga ochrony izolacji przed uszkodzeniem oraz unikania ostrych załamań.
- Połączenie kielichowe lub lutowane wykonuje się zgodnie z instrukcją. Niedokładnie wykonane kielichy są jedną z częstszych przyczyn ubytków czynnika.
- Próba szczelności i próżnia poprzedzają otwarcie zaworów agregatu i uruchomienie układu.
- Test pracy obejmuje chłodzenie, grzanie, odpływ wody, hałas, sterowanie oraz reakcję zabezpieczeń.
Najwięcej problemów powstaje nie podczas samego wiercenia, lecz na końcu instalacji. Pominięcie próżni albo szybkie „sprawdzenie, czy chłodzi” nie potwierdza poprawności montażu. Urządzenie może działać pozornie prawidłowo, a mimo to mieć wilgoć w układzie, nieszczelność lub niewłaściwą ilość czynnika.
Skropliny i zasilanie elektryczne bez przypadkowych rozwiązań
Odprowadzenie skroplin
Podczas chłodzenia woda zbiera się w tacce pod wymiennikiem jednostki wewnętrznej. Najlepszy jest odpływ grawitacyjny, czyli przewód poprowadzony ze stałym spadkiem, bez miejsc, w których może powstać zastój.Jeśli odpływ do kanalizacji jest konieczny, trzeba zabezpieczyć go przed cofaniem zapachów i dopasować sposób podłączenia do konkretnej instalacji. Pompa skroplin pomaga tam, gdzie nie ma naturalnego spadku, ale jest dodatkowym elementem, który może hałasować lub wymagać wymiany.
W trybie grzania woda może pojawiać się również pod jednostką zewnętrzną. Nie powinno się kierować jej bezpośrednio na elewację, przejście dla pieszych ani balkon sąsiada. Odpływ z agregatu trzeba zaplanować osobno, zwłaszcza gdy urządzenie będzie pracować zimą.
Przeczytaj również: Czy nawiewniki w oknach są obowiązkowe? Sprawdź przepisy
Zasilanie i sterowanie
W zależności od modelu zasilanie doprowadza się do jednostki zewnętrznej albo wewnętrznej, a drugie urządzenie łączy przewodem komunikacyjnym. Nie ma jednego uniwersalnego schematu elektrycznego dla wszystkich klimatyzatorów, dlatego trzeba korzystać z instrukcji konkretnego zestawu.
Obwód powinien mieć właściwie dobrane zabezpieczenie, przewód ochronny i ewentualną ochronę różnicowoprądową. Przedłużacz, przypadkowe gniazdko lub wspólny obwód z dużymi odbiornikami to złe oszczędności. Podłączenie wykonuje osoba z odpowiednimi kwalifikacjami elektrycznymi.
W domu z automatyką można dodać sterowanie Wi-Fi, integrację z systemem smart home albo harmonogramy zależne od temperatury i obecności domowników. Najbezpieczniej korzystać z oficjalnego modułu producenta, zamiast ingerować w przewody sterujące urządzenia.
Próżnia, szczelność i pierwsze uruchomienie
Po wykonaniu połączeń instalator powinien przeprowadzić próbę szczelności, zwykle z użyciem suchego azotu technicznego, a później osuszyć układ pompą próżniową. Czas pracy pompy nie jest uniwersalny. Zależy od długości instalacji, jej stanu i zaleceń producenta.
Próżnia usuwa powietrze oraz wilgoć z rur. Pozostawienie ich w obiegu może przyspieszać korozję, pogarszać pracę sprężarki i powodować problemy z rozprężaniem czynnika. Sam fakt, że manometr chwilowo pokazał niskie ciśnienie, nie jest jeszcze dowodem, że układ jest szczelny.
Po uruchomieniu warto sprawdzić temperaturę nawiewu, odpływ skroplin, hałas i stabilność pracy po kilkunastu minutach. Dobrze wykonana ekipa przekazuje użytkownikowi instrukcję, protokół uruchomienia oraz informacje o wymaganym serwisie.
Prace przy obiegu zawierającym fluorowane gazy cieplarniane powinny wykonywać osoby z odpowiednim certyfikatem, a przedsiębiorstwo musi spełniać wymagania F-gazowe. UDT opisuje zarówno certyfikację personelu, jak i obowiązki przedsiębiorców. Właściciel urządzenia powinien też zachować dokumentację montażu i serwisu.
Ile kosztuje taki montaż i co podnosi cenę
W 2026 roku za sam standardowy montaż prostego urządzenia split najczęściej spotyka się orientacyjnie 1200-2500 zł. Pełny zestaw z urządzeniem i podstawową instalacją kosztuje zwykle około 4000-9000 zł, zależnie od marki, mocy i regionu.
| Wariant | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Split 1×1 | 4000-9000 zł z urządzeniem | Jedno główne pomieszczenie |
| Multi-split 1×2 | 7500-14000 zł | Dwa pokoje i jedna jednostka zewnętrzna |
| Multi-split 1×3 | 10000-20000 zł | Kilka pomieszczeń bez montowania wielu agregatów |
| Dodatkowa trasa | Najczęściej rozliczana za metr | Długi przebieg, bruzdy lub trudny dostęp |
Na cenę wpływają przede wszystkim długość instalacji, kucie ścian, wysokość montażu, wynajem podnośnika, pompka skroplin oraz przejście przez kilka pomieszczeń. W bloku może dojść koszt uzgodnień albo wymagań wspólnoty i spółdzielni. Najtańsza oferta nie zawsze obejmuje próżnię, próbę szczelności i materiały, dlatego zakres prac trzeba zapisać w wycenie.
Przed zamówieniem instalacji sprawdziłbym także, czy jednostka zewnętrzna może zostać zamontowana na elewacji. W wielu budynkach potrzebna jest zgoda zarządcy, a balkon bywa jedynym akceptowanym miejscem.
Co sprawdzić przed odbiorem instalacji
Przed zapłatą za usługę obejrzałbym przede wszystkim przebieg rur, jakość izolacji, stabilność wsporników i sposób odprowadzenia skroplin. Przewody nie powinny być zgniecione, a przejście przez ścianę musi być szczelnie zabezpieczone przed wodą i owadami.
Poprosiłbym instalatora o potwierdzenie wykonania próby szczelności, próżni i testu obu trybów pracy. Warto też sprawdzić, czy urządzenie nie przenosi drgań na ścianę oraz czy odpływ działa przy dłuższej pracy, a nie tylko po kilku minutach.
Ja traktuję schemat jako narzędzie do rozmowy z wykonawcą, a nie instrukcję do samodzielnego otwierania obiegu chłodniczego. Pozwala ustalić trasę, koszty i odpowiedzialność za poszczególne elementy, ale parametry rur, zabezpieczeń i czynnika zawsze powinny wynikać z dokumentacji konkretnego klimatyzatora.
Dobry schemat zaczyna się od późniejszego serwisu
Najlepsza instalacja to nie ta, której nie widać za wszelką cenę, lecz ta, do której można bez problemu wrócić po kilku latach. Zostawienie dostępu do filtrów, tacki ociekowej, połączeń i jednostki zewnętrznej ogranicza koszty przyszłych napraw.
Przed podpisaniem zlecenia warto mieć na jednej kartce zaznaczone położenie obu jednostek, trasę rur, odpływ skroplin, punkt zasilania i sposób integracji ze sterowaniem domu. Taki prosty plan często oszczędza więcej czasu i pieniędzy niż efektowne dodatki do samego urządzenia.
