Jak prowadzić kanały wentylacji mechanicznej bez błędów

Miłosz Jasiński .

27 maja 2026

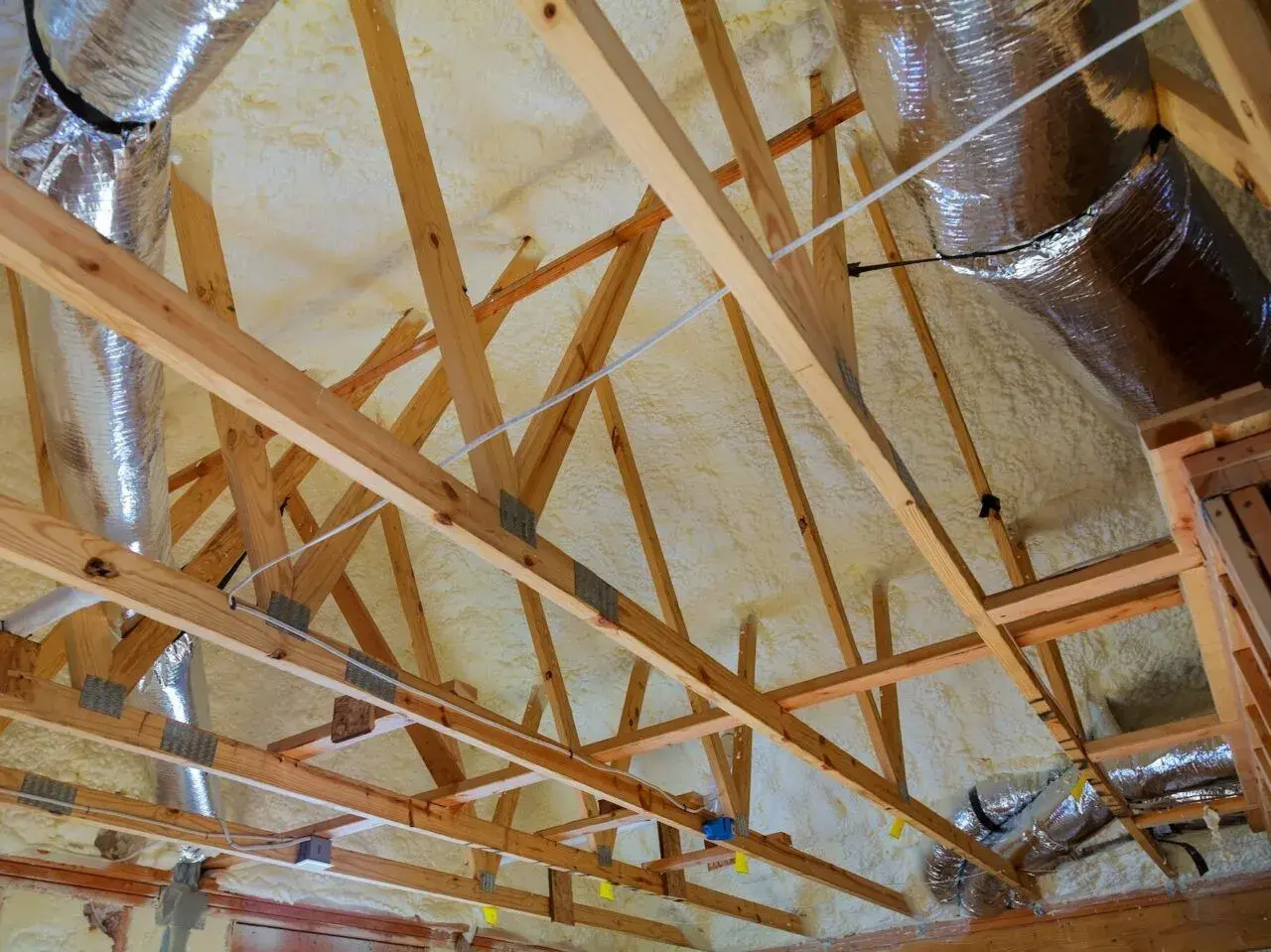

Widok na drewnianą konstrukcję poddasza z izolacją piankową i kanałami wentylacji mechanicznej, pokazujący, jak prowadzić kanały wentylacji mechanicznej.

Źle poprowadzone kanały wentylacji mogą sprawić, że nawet dobry rekuperator będzie głośny, energochłonny i nierówno nawiewał powietrze. W tym poradniku pokazuję, jak zaplanować trasę przewodów, dobrać ich średnice, wykonać izolację oraz uniknąć błędów, które później są kosztowne do naprawienia.

Dobrze zaplanowana trasa decyduje o ciszy i skuteczności wentylacji

  • Najpierw projekt, dopiero później zakup rur i rozpoczęcie montażu.
  • Krótkie, łagodne trasy ograniczają straty ciśnienia oraz hałas.
  • Sztywne kanały sprawdzają się lepiej niż długie odcinki przewodów elastycznych.
  • Izolacja o grubości minimum 20 mm chroni przewody przed stratami ciepła i kondensacją.
  • Regulacja anemostatów jest konieczna, aby instalacja działała zgodnie z projektem.

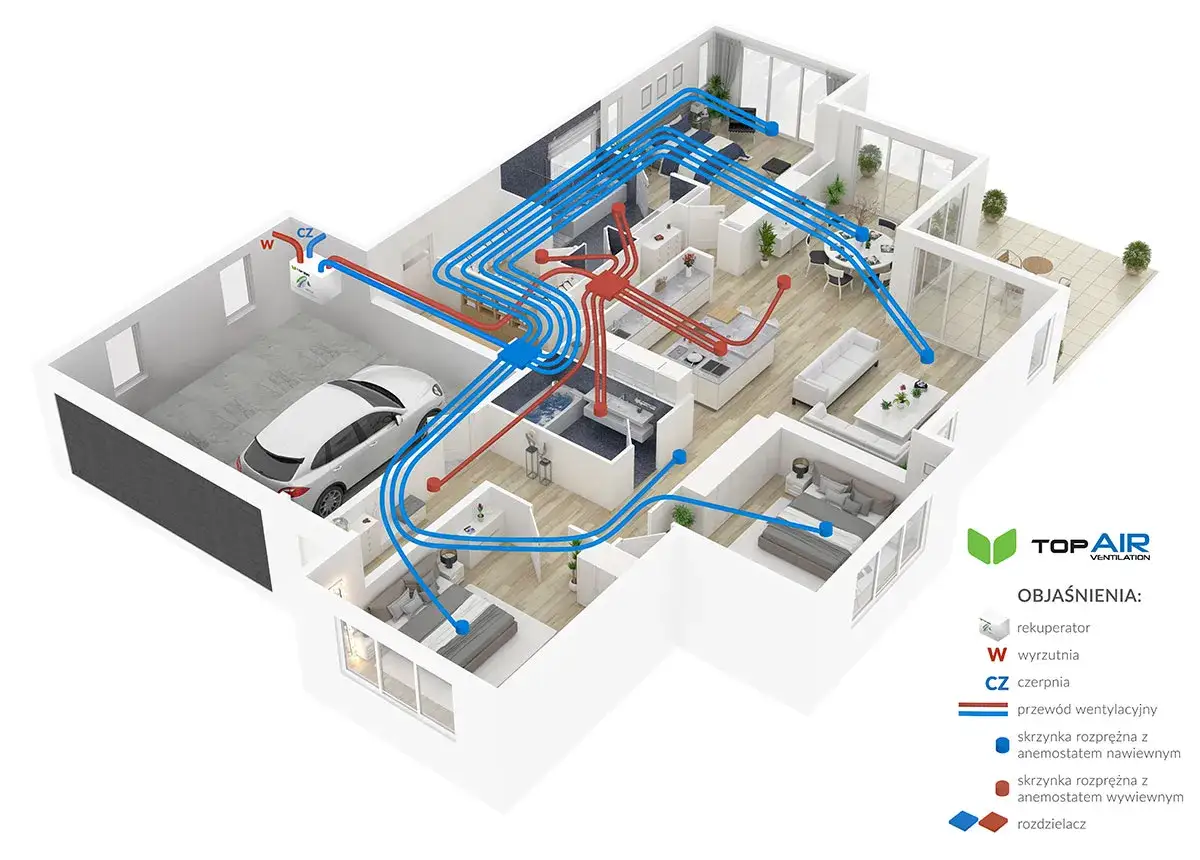

Schemat pokazuje, jak prowadzić kanały wentylacji mechanicznej w domu jednorodzinnym. System obejmuje rekuperator, nawiew i wyrzutnię.

Jak prowadzić kanały wentylacji mechanicznej, żeby system działał cicho

Najlepiej zacząć od wyznaczenia punktów nawiewnych i wywiewnych, a nie od zastanawiania się, gdzie zmieści się rura. W pokojach, sypialniach i salonie umieszcza się zwykle nawiew, natomiast kuchnia, łazienka, WC, garderoba i pomieszczenie gospodarcze powinny otrzymywać punkty wywiewne.

Powietrze powinno przepływać z pomieszczeń czystych do brudnych. Dlatego drzwi w pokojach muszą mieć podcięcie albo kratkę transferową, a nawiewnika nie należy umieszczać tuż przy drzwiach. Najlepszy efekt daje lokalizacja w górnej strefie pomieszczenia, możliwie daleko od drogi przepływu do wywiewu.

Ustal położenie centrali i głównych punktów

Trasowanie zaczynam od centrali wentylacyjnej, ponieważ to od niej zależą długości głównych przewodów. Rekuperator powinien mieć zapewniony swobodny dostęp serwisowy, odpływ skroplin, zasilanie oraz miejsce na wymianę filtrów. Poddasze bywa wygodne, ale tylko wtedy, gdy jest odpowiednio zabezpieczone przed mrozem i przegrzewaniem.

Czerpnię i wyrzutnię trzeba rozmieścić tak, aby powietrze usuwane z budynku nie wracało do środka. Nie powinny znajdować się przypadkowo obok siebie ani przy oknach, tarasie czy miejscu, w którym domownicy często przebywają. Konkretne odległości trzeba sprawdzić w projekcie i aktualnych wymaganiach technicznych dla danego budynku.

Podziel dom na strefy nawiewu i wywiewu

W praktyce sprawdza się zasada, według której powietrze jest dostarczane do pomieszczeń, w których przebywają ludzie, a usuwane tam, gdzie pojawia się wilgoć i zapachy. Przykładowy układ może wyglądać tak:

  • salon i sypialnie - nawiew,
  • kuchnia - wywiew,
  • łazienka i WC - wywiew,
  • garderoba i pralnia - wywiew,
  • korytarz - najczęściej bez osobnego punktu, jako strefa przepływu.

Strumienie powietrza muszą się bilansować. Dla przykładu w wytycznych branżowych spotyka się układy, w których salon otrzymuje około 80-100 m³/h, sypialnia 30-50 m³/h, łazienka 50-60 m³/h, a kuchnia około 70-80 m³/h. To wartości orientacyjne, ponieważ ostateczny przepływ zależy od kubatury, liczby mieszkańców, funkcji pomieszczeń i zastosowanych urządzeń.

Dobierz kanały do przepływu, a nie do wolnego miejsca

Średnica przewodu nie powinna wynikać z tego, że akurat taki kanał mieści się między belkami. Zbyt mała rura zwiększa prędkość przepływu, opory i hałas. Z kolei przewymiarowana instalacja może być droższa i trudniejsza do ukrycia, choć zwykle daje większy zapas akustyczny.

Element instalacji Często spotykane rozwiązanie Znaczenie
Przewody główne Około 125-200 mm Transportują duży strumień powietrza między centralą a rozdzieleniem instalacji.
Przewody rozdzielaczowe Około 75-90 mm Obsługują pojedyncze punkty nawiewne lub wywiewne.
Skrzynki rozprężne Dobierane do liczby przyłączy Stabilizują przepływ przed anemostatem.
Kanały do czerpni i wyrzutni Zwykle większe niż odcinki do pomieszczeń Ograniczają opory na odcinkach o dużym przepływie.

W instalacjach rozdzielaczowych popularne są przewody o średnicy około 75 mm. Dla takiego kanału branżowe wytyczne wskazują często prędkość przepływu w granicach 2-3 m/s. Główne kanały prowadzone rurami spiro mogą pracować przy prędkości do około 5 m/s, ale im niższa prędkość, tym łatwiej uzyskać cichą pracę.

Sztywne kanały wygrywają z długim flexem

Do głównych tras polecam kanały stalowe spiro albo sztywne przewody z tworzywa. Zachowują przekrój, można je dokładnie uszczelnić i w razie potrzeby wyczyścić. Długi, pofałdowany przewód elastyczny łatwo zgnieść, a każda fałda zwiększa opory przepływu.

Elastyczne odcinki mają sens głównie przy krótkich podejściach do anemostatów lub jako element tłumiący drgania. Dobrą praktyką jest ograniczenie ich długości do około 1-1,5 m. Nie traktowałbym flexa jako zamiennika całej instalacji, nawet jeśli jego montaż wydaje się szybszy.

Poprowadź instalację krótką, równą i dostępną

Najlepsza trasa ma możliwie mało kolan, przewężeń i nagłych zmian kierunku. Każde kolano oraz każde rozgałęzienie zwiększa straty ciśnienia, dlatego przewody warto prowadzić najkrótszą logiczną drogą, bez tworzenia efektownych, ale niepotrzebnie skomplikowanych pętli.

Trzy praktyczne sposoby prowadzenia kanałów

  • W warstwie podłogi - kanały układa się na stropie, a później przykrywa izolacją i jastrychem. To wygodne rozwiązanie, ale trzeba zabezpieczyć przewody przed zgnieceniem.
  • Na nieużytkowym poddaszu - montaż jest łatwy, jednak wszystkie przewody wymagają starannej izolacji, szczególnie zimą.
  • W suficie podwieszanym - sprawdza się podczas remontu lub w domu z wysokimi pomieszczeniami, lecz zmniejsza wysokość wnętrza.

Przewody powinny być prowadzone w pomieszczeniach ogrzewanych albo w przestrzeniach, w których temperatura nie różni się znacząco od temperatury transportowanego powietrza. Jeżeli kanał trafia na zimne poddasze, trzeba zastosować ciągłą izolację bez przerw. Sama wełna położona obok przewodu nie wystarczy, jeśli pozostają nieszczelne połączenia i mostki cieplne.

Przeczytaj również: Czy nawiewniki w oknach są obowiązkowe? Sprawdź przepisy

Izolacja i przejścia przez przegrody

W typowych warunkach minimalna grubość izolacji przewodów wynosi około 20 mm. Dla czerpni i przewodów prowadzonych w zimnych przestrzeniach często stosuje się 50 mm, a na nieogrzewanym poddaszu może być potrzebne dodatkowe obłożenie znacznie grubszą warstwą wełny.

Przejścia przez stropy i ściany trzeba wykonać bez ściskania kanału. W materiałach szkoleniowych często przyjmuje się otwór większy od średnicy przewodu o około 100 mm, a wolną przestrzeń wypełnia odpowiednim materiałem izolacyjnym. Ostateczne rozwiązanie musi uwzględniać konstrukcję przegrody, akustykę i wymagania przeciwpożarowe.

Nie prowadzi się innych instalacji wewnątrz kanałów wentylacyjnych. W budynkach wielorodzinnych i użytkowych trzeba dodatkowo sprawdzić klasy odporności ogniowej, sposób mocowania oraz konieczność zastosowania klap przeciwpożarowych.

Montaż kanałów krok po kroku bez późniejszego kucia

  1. Przenieś projekt na budowę. Zaznacz osie przewodów, miejsca skrzynek rozdzielczych, anemostatów, centrali, czerpni i wyrzutni. Sprawdź kolizje z belkami, kominami, wodą, ogrzewaniem i instalacją elektryczną.
  2. Wykonaj przepusty. Otwory zrób przed zamknięciem sufitów i ścian. Nie wierć w elementach konstrukcyjnych bez zgody konstruktora.
  3. Ułóż kanały główne. Zacznij od centrali i prowadź przewody do rozdzielaczy. Połączenia uszczelnij systemowo, a kanały zamocuj tak, aby nie pracowały i nie przenosiły drgań na konstrukcję.
  4. Podłącz odcinki do pomieszczeń. Unikaj ostrych załamań i pilnuj, aby przewody nie zostały zgniecione przez inne ekipy. Każdy kanał oznacz nazwą pomieszczenia oraz kierunkiem nawiewu lub wywiewu.
  5. Zabezpiecz instalację przed zabudową. Zrób zdjęcia tras, zmierz odległości od ścian i przygotuj prosty schemat powykonawczy. Taka dokumentacja jest bardzo pomocna przy późniejszym montażu oświetlenia, czujników czy systemu alarmowego.

Przed zamknięciem zabudowy sprawdź szczelność połączeń i drożność każdego odcinka. Zabrudzenia budowlane, kawałki izolacji oraz kurz pozostawione w kanałach trafią później do pomieszczeń. Z tego powodu końcówki przewodów powinny być zaślepione aż do momentu montażu anemostatów.

Błędy, które słychać i widać po pierwszej zimie

Błąd Skutek Lepsze rozwiązanie
Za małe średnice Hałas, wysokie opory i słaby nawiew w dalszych pomieszczeniach. Dobór na podstawie przepływu i strat ciśnienia.
Długie odcinki flexa Spadek wydajności, trudniejsze czyszczenie i ryzyko zgniecenia. Sztywne kanały oraz krótkie, kontrolowane podejścia.
Brak izolacji na zimnym poddaszu Kondensacja, straty ciepła i ryzyko zawilgocenia. Ciągła izolacja dobrana do temperatury otoczenia.
Brak regulacji po montażu Jedne pomieszczenia są przewentylowane, inne pozostają duszne. Pomiar przepływów i ustawienie anemostatów.
Wspólna trasa bez oznaczeń Pomyłki podczas podłączania oraz problemy przy serwisie. Opisanie każdego przewodu i wykonanie dokumentacji zdjęciowej.

Często spotykam też błąd polegający na podłączeniu mocnego okapu kuchennego do instalacji rekuperacji. Okap powinien mieć własny sposób pracy, ponieważ duży wyciąg może rozregulować bilans powietrza i wywołać podciśnienie w domu.

Jeżeli w budynku jest kominek, powinien mieć zamkniętą komorę spalania oraz niezależny dopływ powietrza z zewnątrz. Otwarty kominek i intensywny wyciąg mechaniczny to połączenie, którego nie należy projektować bez konsultacji z instalatorem i kominiarzem.

Regulacja pokazuje, czy kanały rzeczywiście działają

Sam fakt, że z anemostatu wieje powietrze, nie oznacza jeszcze poprawnego działania systemu. Po uruchomieniu centrali trzeba zmierzyć przepływy, sprawdzić bilans nawiewu i wywiewu oraz ustawić każdy punkt zgodnie z projektem.

Do regulacji używa się najczęściej anemometru albo balometru. Protokół powinien zawierać przynajmniej zmierzone przepływy w poszczególnych pomieszczeniach, ustawienia centrali i ewentualne uwagi dotyczące hałasu lub zbyt dużych oporów.

W domu z automatyką można połączyć centralę z czujnikami wilgotności, CO₂ lub jakości powietrza. Ma to sens szczególnie w łazience, sypialniach i strefie dziennej. Sterowanie nie naprawi jednak źle zaprojektowanych kanałów, dlatego automatyzacja powinna być dodatkiem do poprawnej instalacji, a nie sposobem na maskowanie jej wad.

Co sprawdzić, zanim kanały znikną pod zabudową

  • czy przebieg przewodów zgadza się z projektem,
  • czy kanały nie są zgniecione ani zabrudzone,
  • czy wszystkie połączenia są szczelne,
  • czy izolacja nie ma przerw,
  • czy pozostawiono dostęp do centrali, rozdzielaczy i elementów wymagających serwisu,
  • czy wykonano zdjęcia instalacji przed zakryciem,
  • czy po uruchomieniu przeprowadzono pomiary i regulację.

Największą różnicę robi nie najdroższy rekuperator, lecz dobrze policzona i starannie wykonana trasa. Kanały prowadzone krótko, sztywno, z łagodnymi zmianami kierunku i poprawną izolacją zapewniają cichą pracę, równy nawiew oraz mniejsze zużycie energii przez wiele lat.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Nawiewy umieszcza się zwykle w salonie, sypialniach i pokojach, a wywiewy w kuchni, łazience, WC, garderobie i pralni. Powietrze powinno przepływać ze stref czystych do brudnych, dlatego drzwi wymagają podcięcia lub kratki transferowej.
Przewody główne mają często średnicę około 125-200 mm, a przewody do pojedynczych punktów około 75-90 mm. W kanałach rozdzielaczowych o średnicy około 75 mm zaleca się zwykle prędkość przepływu 2-3 m/s, ponieważ mniejsza prędkość sprzyja cichej pracy.
Sztywne kanały stalowe spiro lub z tworzywa powinny tworzyć główne trasy, ponieważ zachowują przekrój, łatwiej je uszczelnić i wyczyścić. Przewód elastyczny sprawdza się głównie na krótkich podejściach do anemostatów lub do tłumienia drgań, a jego długość warto ograniczyć do około 1-1,5 m.
Izolacja powinna być ciągła i pozbawiona przerw, aby ograniczyć straty ciepła oraz kondensację. W typowych warunkach stosuje się minimum około 20 mm izolacji, natomiast dla czerpni i kanałów w zimnych przestrzeniach często 50 mm lub dodatkową, grubszą warstwę.
Po uruchomieniu centrali należy zmierzyć przepływy, sprawdzić bilans nawiewu i wywiewu oraz wyregulować anemostaty. Pomiar wykonuje się najczęściej anemometrem albo balometrem, a protokół powinien zawierać przepływy w poszczególnych pomieszczeniach i ustawienia centrali.
