Patrzysz na rysunek instalacji i widzisz kilka kanałów, strzałek oraz centralę, ale nadal nie wiesz, którędy płynie świeże powietrze i gdzie odzyskiwane jest ciepło? Poniżej wyjaśniam schemat rekuperacji prostym językiem, pokazuję rolę każdego elementu oraz podpowiadam, jak ocenić, czy układ będzie cichy, skuteczny i łatwy w obsłudze.
Najważniejsze zasady działania instalacji z odzyskiem ciepła
- Dwa niezależne strumienie powietrza przechodzą przez centralę, ale nie mieszają się ze sobą.
- Ciepło z powietrza usuwanego ogrzewa świeże powietrze nawiewane do domu.
- Nawiew planuje się głównie w salonie, sypialniach i gabinecie, a wywiew w kuchni, łazience, toalecie i garderobie.
- Bilans nawiewu i wywiewu jest ważniejszy niż sama moc centrali.
- Najczęstsze problemy powodują złe średnice kanałów, brak izolacji i niewłaściwe rozmieszczenie anemostatów.
Jak czytać schemat rekuperacji i co dzieje się w centrali
Podstawą całego układu są dwa strumienie powietrza. Pierwszy napływa z zewnątrz i po oczyszczeniu trafia do pomieszczeń. Drugi zabiera zużyte, wilgotne i często cieplejsze powietrze z domu, a potem jest wyrzucany na zewnątrz.
Oba strumienie spotykają się w wymienniku ciepła znajdującym się w rekuperatorze. Nie powinny się bezpośrednio mieszać. Ciepło przechodzi przez przegrody wymiennika i ogrzewa chłodne powietrze nawiewane do budynku. W lecie proces może działać odwrotnie, dzięki czemu wymiennik ogranicza napływ gorącego powietrza.
Powietrze zewnętrzne → czerpnia → filtr → wymiennik → wentylator nawiewny → nawiew do pomieszczeń
Powietrze zużyte → wywiew z pomieszczeń → filtr → wymiennik → wentylator wywiewny → wyrzutnia
Na schematach często spotkasz cztery króćce centrali. Dwa służą do połączenia z budynkiem, a dwa do kontaktu ze środowiskiem zewnętrznym. Ich pomylenie podczas montażu może sprawić, że urządzenie będzie pracować, ale dom nie będzie wentylowany prawidłowo.
| Element | Rola w instalacji |
|---|---|
| Czerpnia | Pobiera świeże powietrze z zewnątrz. |
| Filtr nawiewny | Ogranicza napływ pyłów, owadów i części zanieczyszczeń. |
| Wymiennik | Przekazuje energię cieplną między strumieniami powietrza. |
| Wentylatory | Wymuszają przepływ powietrza w obu kierunkach. |
| Wyrzutnia | Usuwa zużyte powietrze poza budynek. |
| Anemostaty | Rozprowadzają powietrze nawiewane lub odbierają powietrze wywiewane. |
Sprawność temperaturowa wymiennika może wynosić około 70-95%, ale nie oznacza to automatycznie takiej samej oszczędności na ogrzewaniu. Na końcowy efekt wpływają między innymi szczelność budynku, temperatura zewnętrzna, praca wentylatorów, stan filtrów i poprawne wyregulowanie przepływów.
Cztery przewody i kierunki przepływu powietrza
Najprostszy schemat zawiera cztery główne trasy. Dwie prowadzą między centralą a domem, a dwie łączą urządzenie z zewnętrzną częścią budynku. Warto rozróżnić je już na etapie projektu, bo każda z nich ma inne wymagania dotyczące izolacji, długości i prowadzenia.
Czerpnia do centrali
Tą drogą powietrze zewnętrzne trafia do rekuperatora. Czerpnię umieszcza się tak, aby nie pobierała spalin, zapachów z miejsca składowania odpadów ani powietrza wyrzucanego przez pobliską wyrzutnię.
Nie traktuję lokalizacji czerpni jako drobnego szczegółu architektonicznego. Jeżeli znajduje się zbyt blisko ruchliwej ulicy, komina albo wyrzutni, nawet dobry filtr nie rozwiąże problemu z zapachem i zanieczyszczeniami.
Centrala do pomieszczeń
To przewód nawiewny. Dostarcza do domu powietrze oczyszczone i ogrzane w wymienniku. Powinien być dobrze zaizolowany, zwłaszcza gdy przebiega przez zimny strych, garaż lub nieogrzewaną przestrzeń techniczną.
Pomieszczenia do centrali
Przewód wywiewny zbiera powietrze z miejsc, w których powstaje wilgoć, zapachy i zanieczyszczenia. Najczęściej są to łazienki, kuchnia, toaleta, pralnia i garderoba. W praktyce dobrze zaprojektowany przepływ prowadzi powietrze od pomieszczeń czystych do brudnych.
Centrala do wyrzutni
Ostatni odcinek odprowadza zużyte powietrze na zewnątrz. Wyrzutnia powinna być rozmieszczona tak, aby usuwane powietrze nie wracało przez czerpnię, okna ani nawiewniki. Odległości i sposób montażu trzeba sprawdzić w projekcie oraz dokumentacji wybranego systemu.
Na schemacie kierunek przepływu powinien być jednoznaczny. Jeżeli strzałki są nieczytelne albo przewody zostały opisane wyłącznie kolorami, proszę o dodatkowe oznaczenia tekstowe. Kolor może pomóc, ale nie zastępuje poprawnej dokumentacji.
Gdzie zaplanować nawiew, a gdzie wywiew
Rozmieszczenie punktów nawiewnych i wywiewnych decyduje o tym, czy powietrze rzeczywiście przejdzie przez cały dom. Nie montuje się wywiewu i nawiewu przypadkowo w każdym pomieszczeniu. System ma tworzyć zaplanowaną drogę przepływu.
| Pomieszczenie | Najczęstszy rodzaj punktu | Dlaczego |
|---|---|---|
| Salon | Nawiew | To pomieszczenie pobytu dziennego, w którym potrzebne jest świeże powietrze. |
| Sypialnia | Nawiew | Stała wymiana ogranicza wzrost stężenia CO₂ w nocy. |
| Gabinet | Nawiew | Pomaga utrzymać komfort podczas wielogodzinnej pracy. |
| Kuchnia | Wywiew | Usuwa wilgoć i zapachy, ale nie zastępuje okapu kuchennego. |
| Łazienka | Wywiew | Odbiera wilgotne powietrze po kąpieli. |
| Toaleta | Wywiew | Ogranicza rozprzestrzenianie zapachów. |
| Garderoba | Najczęściej wywiew | Pomaga usuwać wilgoć z przechowywanych ubrań. |
Powietrze musi mieć możliwość przepływu między pomieszczeniami. Zamknięte drzwi nie mogą tworzyć szczelnej bariery. Stosuje się podcięcia, tuleje albo kratki transferowe, zwykle o łącznej powierzchni dobranej do wymaganego przepływu.
Przy planowaniu kieruję się prostą zasadą. Nawiew trafia tam, gdzie przebywają ludzie, a wywiew tam, gdzie powstaje wilgoć lub zapach. Pomieszczenia komunikacyjne zwykle nie wymagają osobnych punktów, ponieważ pełnią funkcję strefy przepływu.
Jak zaplanować kanały, żeby system działał cicho
Sam schemat funkcjonalny to dopiero początek. Dobry projekt powinien uwzględniać przepływy powietrza, średnice kanałów, długość tras, liczbę kolan, tłumienie hałasu oraz możliwość późniejszego czyszczenia instalacji.
Bilans powietrza
Wydajność nawiewu i wywiewu powinna być do siebie zbliżona. Zbyt duży wywiew może powodować podciśnienie i zasysanie powietrza przez nieszczelności, a zbyt duży nawiew może wypychać ciepłe powietrze przez przypadkowe szczeliny.
Orientacyjnie w małym domu jednorodzinnym całkowity strumień wentylacyjny często mieści się w przedziale 150-300 m³/h, ale nie jest to uniwersalny dobór centrali. Liczba mieszkańców, kubatura, układ pomieszczeń i sposób użytkowania mogą znacząco zmienić wynik.
Średnice i opory przepływu
Wąski kanał nie jest sposobem na oszczędzenie miejsca bez konsekwencji. Przy tym samym przepływie powietrze porusza się szybciej, rosną opory, hałas i zużycie energii przez wentylatory. Dlatego średnice powinny wynikać z obliczeń, a nie tylko z tego, co łatwo zmieścić w suficie podwieszanym.
Izolacja przewodów
Kanały prowadzone poza ogrzewaną częścią domu wymagają izolacji ograniczającej straty ciepła i ryzyko wykraplania pary wodnej. Szczególnej uwagi wymaga odcinek między czerpnią a centralą oraz między centralą a wyrzutnią.
Przeczytaj również: Klimatyzator nad oknem - kiedy to dobre miejsce?
Rozdzielacze i kanały elastyczne
W domach jednorodzinnych popularny jest układ z rozdzielaczami i wieloma przewodami o mniejszej średnicy. Ułatwia on rozprowadzenie instalacji, ale wymaga dokładnego opisania każdego kanału. Zgnieciony przewód, zbyt długi odcinek albo źle wykonane połączenie mogą później utrudnić regulację.
W mojej ocenie właśnie regulacja jest często pomijanym etapem. Nawet starannie ułożone kanały nie zapewnią komfortu, jeżeli instalator nie zmierzy przepływów przy anemostatach i nie ustawi ich zgodnie z projektem.
Najczęstsze błędy widoczne na schematach i w gotowych instalacjach
Nie każdy błąd jest widoczny na pierwszy rzut oka. Czasem rysunek wygląda poprawnie, ale brakuje na nim informacji o przepływach, tłumikach, izolacji albo sposobie dostępu do filtrów i centrali.
- Brak bilansu przepływów powoduje nierównowagę między nawiewem a wywiewem.
- Nawiew w łazience lub toalecie zaburza kierunek przepływu i może rozprowadzać wilgoć po domu.
- Wywiew przez zwykły okap kuchenny nie powinien być łączony bezpośrednio z rekuperatorem, ponieważ tłuszcz może zanieczyścić kanały i wymiennik.
- Czerpnia i wyrzutnia umieszczone zbyt blisko siebie zwiększają ryzyko zasysania zużytego powietrza.
- Brak tłumików może powodować przenoszenie szumu między pomieszczeniami.
- Zbyt wiele ostrych kolan zwiększa opory i utrudnia osiągnięcie założonej wydajności.
- Brak miejsca serwisowego utrudnia wymianę filtrów i czyszczenie urządzenia.
Osobnego omówienia wymaga kominek, kocioł z otwartą komorą spalania oraz inne urządzenia pobierające powietrze z pomieszczenia. Rekuperacja nie może doprowadzić do sytuacji, w której spaliny będą zasysane do wnętrza. W takim przypadku potrzebna jest analiza konkretnego układu przez projektanta i zastosowanie rozwiązania zgodnego z wymaganiami bezpieczeństwa.
Nie polecam też kopiowania schematu z innego domu. Można wykorzystać go jako ilustrację zasady działania, ale średnice, przepływy i lokalizacja punktów muszą wynikać z konkretnego budynku.
Jak sprawdzić projekt przed rozpoczęciem montażu

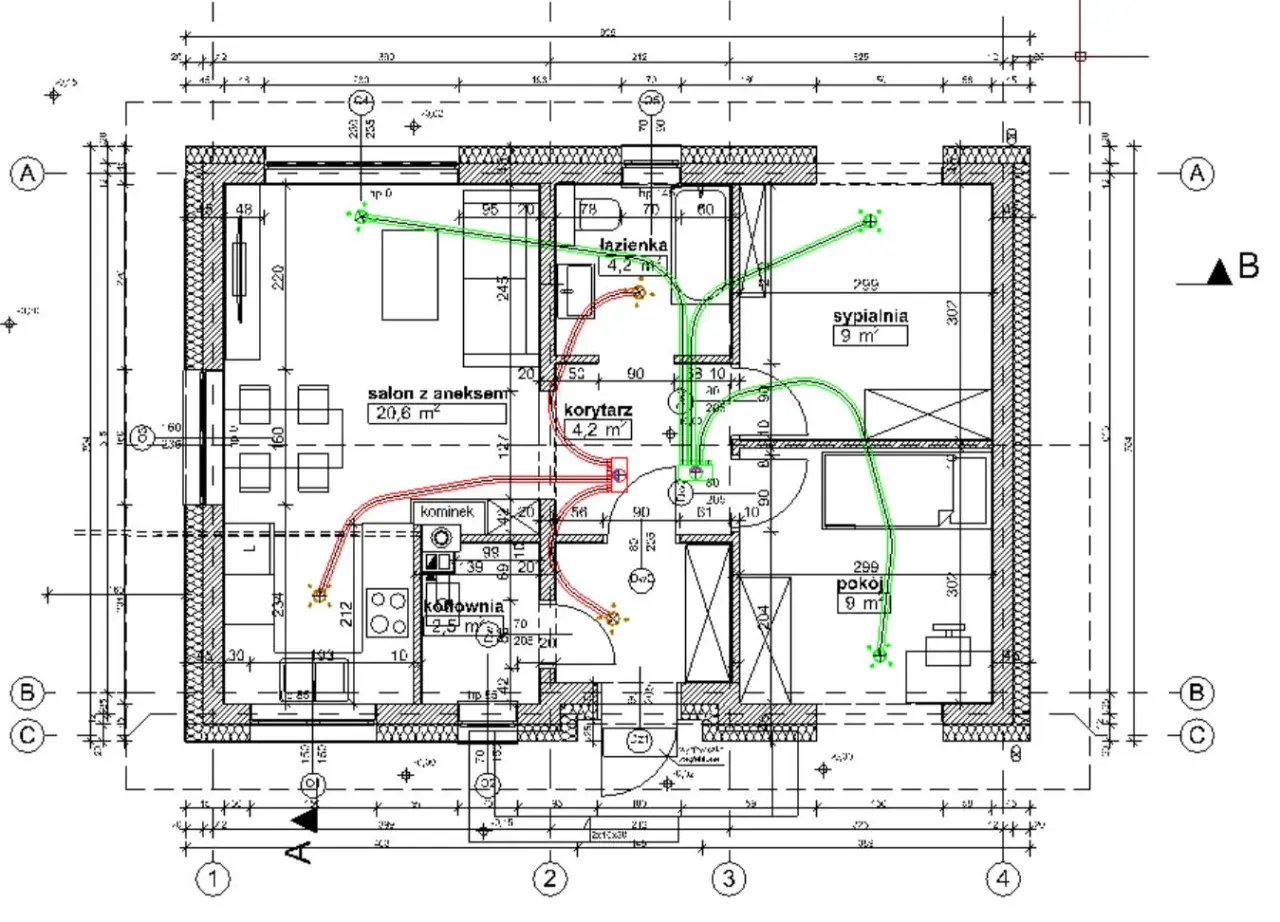

Przed akceptacją projektu sprawdzam przede wszystkim, czy każdy punkt ma przypisaną funkcję i przepływ. Na rysunku powinny być widoczne pomieszczenia, kierunki strzałek, centrala, czerpnia, wyrzutnia, kanały oraz miejsca nawiewu i wywiewu.
- Sprawdź, czy nawiewy znajdują się w pokojach, salonie lub gabinecie.
- Sprawdź, czy wywiewy obsługują łazienki, kuchnię, toaletę i pralnię.
- Zweryfikuj, czy drzwi pozwalają na przepływ powietrza między strefami.
- Poproś o wartości przepływów dla poszczególnych pomieszczeń.
- Ustal, które kanały będą izolowane i gdzie zostaną zamontowane tłumiki.
- Sprawdź dostęp do filtrów, wymiennika i elementów wymagających serwisu.
Jeżeli planujesz połączenie rekuperacji z automatyką domową, od razu przewidź miejsce na czujniki jakości powietrza, wilgotności i CO₂. Sterowanie według rzeczywistych warunków zwykle daje więcej niż ciągła praca centrali na jednej, wysokiej prędkości.
Nie oznacza to, że automatyka zawsze poprawi komfort. Źle ustawione czujniki lub zbyt częste zmiany wydajności mogą powodować wahania hałasu i temperatury. Najpierw trzeba dopracować samą instalację, a dopiero potem dodawać inteligentne scenariusze.
Dobry schemat zaczyna się od przepływu, nie od urządzenia
Najważniejszy wniosek jest prosty. Rekuperator jest sercem systemu, ale o jego działaniu decyduje cały układ kanałów, punktów nawiewnych i wywiewnych. Wysoka deklarowana sprawność centrali nie naprawi źle zaprojektowanej instalacji.
Przed zakupem urządzenia warto więc poprosić o pełny schemat, bilans powietrza i opis regulacji. Jeżeli dokumentacja pokazuje tylko centralę bez tras kanałów i przepływów, to jeszcze nie jest projekt gotowy do wykonania, lecz ogólna ilustracja zasady działania.
Dobrze rozrysowana wentylacja mechaniczna pozwala wcześniej wychwycić błędy, ograniczyć hałas i przygotować instalację do współpracy z automatyką domu. To właśnie na tym etapie podejmuje się decyzje, które później najbardziej wpływają na codzienny komfort.
