W małej domowej instalacji solarnej najczęściej potrzeba od 10 do 30 litrów gotowego płynu solarnego, ale sama liczba kolektorów nie wystarczy do dokładnego wyliczenia. Znaczenie mają także długość i średnica rur, pojemność wymiennika oraz rodzaj kolektorów. Pokażę, jak policzyć objętość układu, dobrać stężenie glikolu i uniknąć błędów przy napełnianiu.
Najważniejsze liczby i zasady doboru płynu solarnego
- 10-30 litrów gotowej mieszanki wystarcza często w typowej instalacji jednorodzinnej.
- Ilość płynu wyznacza się na podstawie całej objętości obiegu, a nie wyłącznie powierzchni kolektorów.
- Najczęściej stosuje się glikol propylenowy o stężeniu 40-50%, zgodnie z instrukcją producenta.
- Do obliczeń trzeba doliczyć kolektory, rury, wymiennik, stację pompową i niewielki zapas serwisowy.
- Glikolu nie ma w instalacji fotowoltaicznej. Dotyczy on kolektorów słonecznych podgrzewających wodę.
Najpierw rozróżnij solary od fotowoltaiki
To rozróżnienie brzmi banalnie, ale właśnie tutaj zaczyna się sporo nieporozumień. Instalacja fotowoltaiczna produkuje energię elektryczną i nie ma obiegu płynu, natomiast kolektory słoneczne, nazywane potocznie solarami, podgrzewają wodę za pomocą krążącego czynnika.

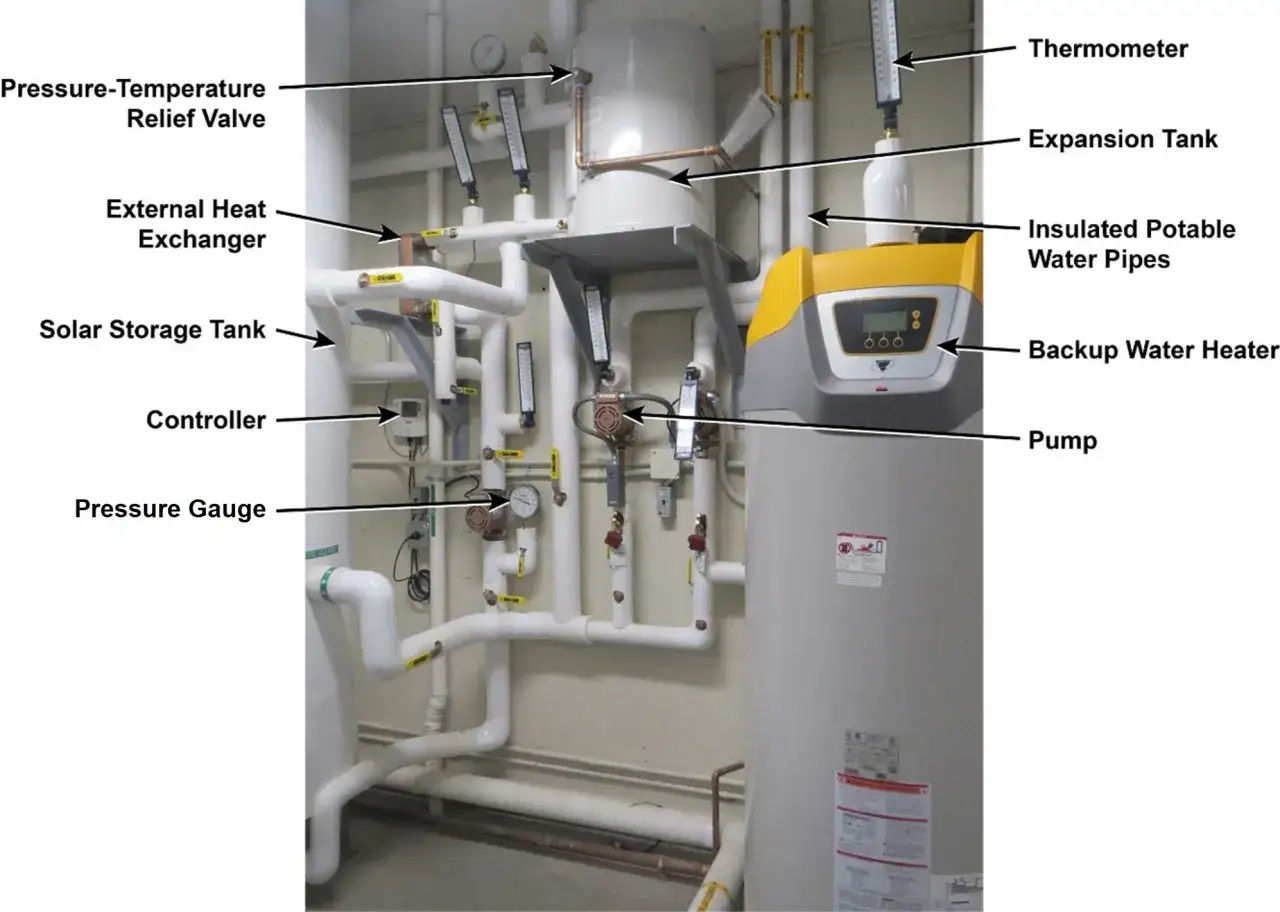

Jeżeli na dachu znajdują się kolektory płaskie albo próżniowe połączone rurami z zasobnikiem ciepłej wody, mówimy o instalacji solarnej z glikolem. W dalszej części odnoszę się właśnie do takiego układu, najczęściej spotykanego w domach jednorodzinnych.
Od czego zależy ilość glikolu w instalacji solarnej
Nie ma jednej wartości przypisanej do konkretnej liczby kolektorów. Dwa zestawy złożone z dwóch paneli mogą mieć zupełnie inną pojemność, jeśli jeden ma kotłownię tuż pod dachem, a drugi prowadzi przewody przez kilka kondygnacji.
Całkowitą objętość obiegu obliczam jako sumę kilku elementów:
- kolektorów, których pojemność znajduje się w karcie katalogowej,
- rury zasilającej i powrotnej, liczonej według długości oraz średnicy wewnętrznej,
- wężownicy lub wymiennika ciepła w zasobniku,
- stacji solarnej, separatora powietrza i pozostałej armatury,
- części instalacji zajmowanej przez płyn w naczyniu wzbiorczym.
Nie należy natomiast liczyć pojemności całego zasobnika ciepłej wody. Glikol krąży wyłącznie w zamkniętym obiegu kolektorów i wężownicy, a nie w wodzie użytkowej.
Praktyczny wzór
Najprostszy wzór wygląda tak: V całkowite = V kolektorów + V rur + V wymiennika + V armatury. Otrzymany wynik jest objętością układu, czyli ilością płynu potrzebną do jego pełnego napełnienia.
Dla rur można przyjąć wartości orientacyjne. Przewód o średnicy wewnętrznej około 13 mm mieści mniej więcej 0,13 litra na metr, a rura o średnicy wewnętrznej 16 mm około 0,20 litra na metr. Liczymy obie nitki, więc 15 metrów od kolektora do kotłowni oznacza w praktyce 30 metrów przewodu.
| Element obiegu | Przykładowa objętość | Co sprawdzić |
|---|---|---|
| Jeden kolektor płaski | około 1-2,5 l | kartę katalogową konkretnego modelu |
| Para rur o długości 30 m | około 4-8 l | średnicę wewnętrzną przewodów |
| Wężownica i stacja solarna | około 3-8 l | instrukcję zasobnika i grupy pompowej |
| Zapas do napełniania | około 10-15% | długość przewodów i sposób serwisowania |
Podane wartości są orientacyjne, ale dobrze pokazują jedną rzecz: rury potrafią pomieścić więcej płynu niż same kolektory. Dlatego liczenie wyłącznie według zasady „jeden kolektor to kilka litrów” często prowadzi do niedoszacowania.
Ile płynu potrzeba w typowych układach
Wstępne oszacowanie może być przydatne przed zakupem płynu, ale nie zastąpi danych producenta. W typowym domu jednorodzinnym stosuje się zwykle dwa do czterech kolektorów, przewody o długości od kilkunastu do kilkudziesięciu metrów oraz zasobnik z dolną wężownicą.
| Typ instalacji | Orientacyjna ilość płynu | Dlaczego zakres jest szeroki |
|---|---|---|
| 1-2 kolektory, krótka trasa rur | 8-18 l | mała pojemność przewodów i wymiennika |
| 2-3 kolektory, standardowy dom | 12-25 l | najczęściej spotykany wariant |
| 3-4 kolektory, długa trasa | 20-35 l | większy obieg i więcej armatury |
| Rozbudowany układ lub kilka połaci dachu | 35-60 l i więcej | długie rurociągi oraz większa liczba paneli |
Przykładowo dwa kolektory po 1,5 litra dają 3 litry. Do tego dochodzi 30 metrów rur o pojemności 0,13 litra na metr, czyli około 4 litry, oraz 5 litrów wężownicy i stacji. Cały obieg ma wtedy około 12 litrów, a do napełniania przygotowałbym mniej więcej 14 litrów płynu.
Ten zapas nie oznacza, że instalacja ma zostać przepełniona. Część płynu zostaje w pompie do napełniania, przewodzie serwisowym albo pojemniku roboczym. Nadmiar przydaje się też podczas odpowietrzania i późniejszej kontroli szczelności.
Stężenie glikolu ma większe znaczenie niż sama liczba litrów
W praktyce pytanie o ilość glikolu może oznaczać dwie różne rzeczy. Czy chodzi o objętość gotowego płynu solarnego, czy o ilość czystego koncentratu, który dopiero zostanie zmieszany z wodą? To ważne, bo 20 litrów mieszanki 45-procentowej zawiera tylko 9 litrów koncentratu.

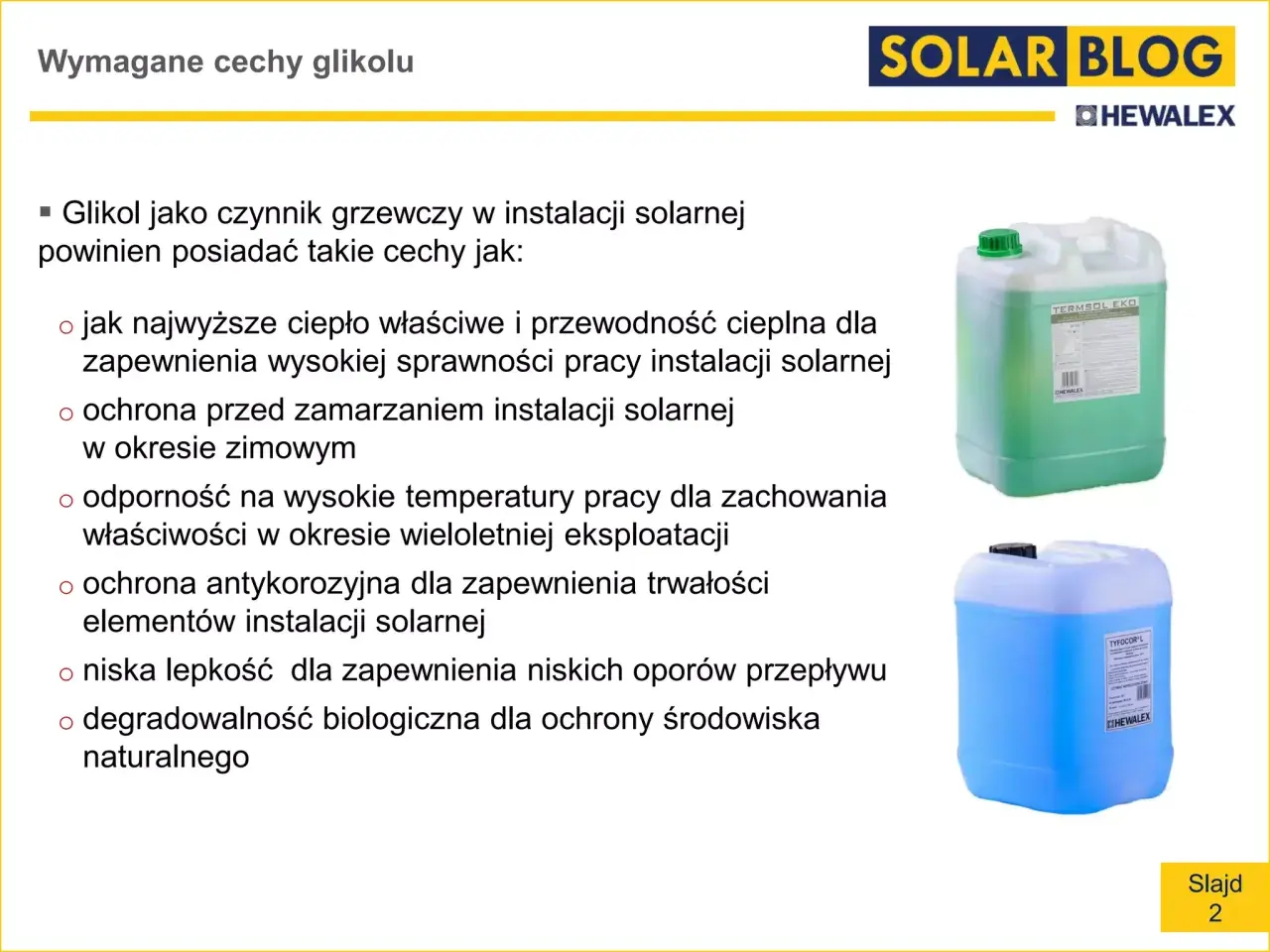

W instalacjach solarnych najczęściej stosuje się płyn na bazie glikolu propylenowego z inhibitorami korozji. Stężenie zwykle mieści się w przedziale 40-50%, ale decydujące są wymagania producenta kolektorów i temperatura ochrony przed zamarzaniem podana na etykiecie.
| Stężenie orientacyjne | Typowa ochrona przed mrozem | Praktyczna uwaga |
|---|---|---|
| około 35% | około -15 do -20°C | może być niewystarczające dla wielu polskich lokalizacji |
| około 40% | około -20 do -25°C | stosowane w niektórych układach po sprawdzeniu instrukcji |
| około 45-50% | około -25 do -35°C | częsty wybór dla całorocznych instalacji |
Nie działa tu zasada „im więcej glikolu, tym lepiej”. Zbyt wysokie stężenie zwiększa lepkość płynu, przez co pompa ma trudniejsze zadanie, a przepływ może spaść. Instalacja odbiera wtedy ciepło mniej sprawnie, mimo że teoretycznie jest lepiej zabezpieczona przed mrozem.
Jeśli producent dopuszcza samodzielne przygotowanie mieszanki, dla 20 litrów płynu o stężeniu 45% potrzeba 9 litrów koncentratu i 11 litrów odpowiedniej wody. Ja preferuję jednak fabrycznie przygotowany płyn solarny, ponieważ ma określone parametry, dodatki antykorozyjne i mniejsze ryzyko pomyłki przy mieszaniu.
Jak policzyć zapotrzebowanie krok po kroku
Najpewniejsza metoda nie wymaga zgadywania. Wystarczy zebrać dane z dokumentacji i wykonać prostą kalkulację, zanim kupi się płyn albo rozpocznie wymianę starego.
- Sprawdź pojemność kolektorów w kartach katalogowych i pomnóż ją przez ich liczbę.
- Zmierz długość obu przewodów między kolektorami a stacją solarną.
- Odczytaj z tabeli producenta, ile litrów mieści metr zastosowanej rury.
- Dodaj pojemność wężownicy, stacji pompowej i separatora powietrza.
- Do wyniku dolicz 10-15% zapasu roboczego, zwłaszcza przy długich przewodach.
- Dobierz gotowy płyn o temperaturze krzepnięcia zgodnej z lokalnymi warunkami i instrukcją urządzeń.
Przykład dla instalacji z trzema kolektorami może wyglądać tak: kolektory mają łącznie 5,4 litra, rury 35 metrów w obie strony mieszczą około 5 litrów, a wymiennik i armatura kolejne 5 litrów. Otrzymujemy 15,4 litra pojemności układu. Zapas 15% daje około 17,7 litra, więc praktycznie przygotowałbym dwa opakowania po 10 litrów.
Jeżeli instalacja była już napełniona, pomocny bywa pomiar ilości odzyskanego płynu. Nie traktowałbym go jednak jako jedynej metody. Część czynnika może pozostać w kolektorach i rurach, a część zostać utracona przez zawór bezpieczeństwa lub podczas odpowietrzania.
Co zrobić, gdy nie ma dokumentacji
W starszych instalacjach dokumentacja często zaginęła. Wtedy można zmierzyć długość rur, odczytać ich średnicę, sprawdzić oznaczenie kolektorów i przyjąć pojemność wymiennika z tabliczki zasobnika. Przy większym układzie lepiej zlecić pomiar instalatorowi, bo kilka litrów różnicy wpływa także na dobór naczynia wzbiorczego.
Dlaczego nadmiar lub niedobór płynu jest problemem
Zbyt mała ilość płynu oznacza, że po odpowietrzeniu lub niewielkim wycieku może zabraknąć czynnika do prawidłowej pracy pompy. W obiegu pojawia się powietrze, przepływ spada, a kolektory mogą szybko osiągać wysoką temperaturę.
Nadmiar w kanistrze nie szkodzi, ale nadmierne napełnienie samej instalacji już tak. Płyn zwiększa objętość podczas nagrzewania, dlatego układ potrzebuje wolnej przestrzeni w naczyniu wzbiorczym. Jeśli jej zabraknie, zawór bezpieczeństwa może wyrzucić gorący glikol.
Niepokojącym sygnałem jest konieczność częstego dolewania płynu. Przyczyną może być nieszczelność, źle ustawione ciśnienie wstępne naczynia przeponowego, niesprawny zawór bezpieczeństwa albo przegrzewanie podczas stagnacji, czyli sytuacji, gdy kolektory są nagrzane, ale instalacja nie odbiera ciepła.
Przeczytaj również: Jaki magazyn energii do fotowoltaiki wybrać do domu?
Bezpieczne napełnianie
Napełnianie wykonuje się przy chłodnych kolektorach, najlepiej rano albo przy zachmurzonym niebie. Gorący płyn może spowodować oparzenia, a nagłe wpuszczenie chłodnej mieszanki do rozgrzanego obiegu nie jest dobrym pomysłem.
Po napełnieniu trzeba odpowietrzyć układ, ustawić właściwe ciśnienie i sprawdzić przepływ na rotametrze. Jeżeli płyn zmieniał kolor, ma osad, kwaśny zapach albo nie zapewnia już wymaganej ochrony przed mrozem, samo dolanie nowej porcji zwykle nie rozwiązuje problemu. W takiej sytuacji rozsądniejsza jest wymiana całej mieszanki i płukanie obiegu.
Jak dobrać ilość bez zgadywania i nie przepłacić
Najbezpieczniej kupić ilość wynikającą z obliczeń plus niewielki zapas serwisowy, a nie cały dodatkowy kanister „na wszelki wypadek”. Dla typowego domu z dwoma lub trzema kolektorami zwykle wystarcza 15-25 litrów gotowego płynu, lecz długa trasa między dachem a kotłownią może podnieść zapotrzebowanie do 30 litrów lub więcej.
Jeśli układ ma być uruchamiany po raz pierwszy, nie oszczędzałbym na jakości płynu ani na kontroli naczynia wzbiorczego. Największą różnicę robi nie sama marka preparatu, lecz zgodność z kolektorami, odpowiednia temperatura krzepnięcia, prawidłowe odpowietrzenie i sprawny odbiór ciepła.
Moja praktyczna zasada jest prosta: najpierw policzyć objętość całego obiegu, potem dobrać stężenie, a dopiero na końcu kupić płyn. Dzięki temu odpowiedź na pytanie o to, ile glikolu potrzeba, wynika z konkretnej instalacji, a nie z przypadkowego przelicznika na liczbę paneli.
