Wymiana unifonu w mieszkaniu wygląda prosto, dopóki nie okaże się, że sześć przewodów nie ma opisanych kolorów, a nowy aparat oznaczono zupełnie inaczej niż stary. Pokażę, jak bezpiecznie rozpoznać instalację, przypisać funkcje żył, podłączyć unifon i sprawdzić rozmowę, wywołanie oraz elektrozaczep bez ryzyka uszkodzenia wspólnego systemu w bloku.
Najważniejsze zasady poprawnego podłączenia unifonu
- Sześć żył nie oznacza jednego uniwersalnego schematu - liczy się typ centrali i oznaczenia zacisków.
- Zrób zdjęcie starego podłączenia i oznacz każdy przewód przed jego odłączeniem.
- Nie kieruj się kolorami kabli, ponieważ w instalacjach blokowych często nie odpowiadają funkcjom.
- Sprawdź zworki i tryb 4+n w nowym unifonie, jeśli producent przewidział taką konfigurację.
- Nie dopuszczaj do zwarcia żył, bo możesz zakłócić działanie domofonów innych mieszkań.
Najpierw ustal, jaki system znajduje się w budynku
W mieszkaniu najczęściej spotyka się analogowy system domofonowy typu 4+n. Oznacza to, że część torów rozmowy jest wspólna dla wielu lokali, a osobna żyła odpowiada za wywołanie konkretnego mieszkania. Sześć przewodów przy unifonie może jednak oznaczać różne rozwiązania zależnie od producenta centrali i aparatu.
Nie zakładam więc, że każdy domofon sześciożyłowy podłącza się identycznie. W jednym modelu znajdziesz zaciski CA, 1, 2, 6, 9 i 10, w innym oznaczenia typu MIC, SPK, GND, CALL lub LOCK. Sama liczba przewodów jest wskazówką, ale nie zastępuje instrukcji urządzenia.
| Funkcja | Spotykane oznaczenia | Co obsługuje |
|---|---|---|
| Wywołanie | CA, CALL, RING | Dzwonek unifonu po naciśnięciu przycisku przy wejściu |
| Głośnik | 1, SPK, LS | Dźwięk z kasety wejściowej do mieszkania |
| Mikrofon | 2, MIC | Głos z unifonu do kasety wejściowej |
| Masa lub wspólny przewód | 6, 10, GND, COM | Wspólny punkt obwodu audio i wywołania |
| Otwieranie drzwi | 9, LOCK, Z, OTW | Sterowanie elektrozaczepem |
| Dodatkowy tor | 10, T, AUX lub oznaczenie producenta | Funkcja zależna od centrali, np. drugi przycisk |
Jeśli stary unifon działał, jego zaciski są najlepszą mapą instalacji. Zanim odłączę choć jeden przewód, robię wyraźne zdjęcie i zapisuję, który kolor był przy konkretnym numerze. To znacznie pewniejsze niż zgadywanie na podstawie barwy izolacji.
Przygotuj unifon i przewody bez ryzyka zwarcia
Do wymiany potrzebujesz zwykle małego śrubokręta, taśmy opisowej, telefonu do wykonania zdjęcia oraz ewentualnie multimetru. Przyda się także krótki odcinek przewodu do uporządkowania końcówek, ale nie wymieniaj całego kabla w ścianie bez wyraźnej potrzeby.
Domofon pracuje na niskim napięciu, jednak instalacja jest wspólna dla całego pionu. Zwarcie może spowodować brak wywołania lub otwierania drzwi u kilku mieszkań, a w niektórych systemach uszkodzić zasilacz albo moduł centrali. Z tego powodu przed pracą poinformuj administrację, konserwatora lub zarządcę, zwłaszcza gdy trzeba odłączyć zasilanie całego pionu.
- Sprawdź, czy nowy aparat jest przeznaczony do analogowego systemu 4+n.
- Zdejmij słuchawkę i obudowę starego unifonu bez poruszania przewodami.
- Zrób zdjęcie zacisków z widocznymi numerami i kolorami żył.
- Oznacz przewody taśmą według zacisków, na przykład CA, 1, 2, 6, 9 i 10.
- Odłącz żyły i zabezpiecz ich końcówki tak, aby nie dotknęły się wzajemnie.
- Sprawdź instrukcję nowego unifonu oraz położenie zworek.
Nie podłączaj przewodów do instalacji 230 V i nie wykonuj pomiarów na chybił trafił. Jeżeli nie wiesz, czy miernik jest ustawiony na napięcie stałe, przemienne czy pomiar ciągłości, lepiej zrezygnuj z pomiaru. W przypadku wspólnej instalacji koszt krótkiej wizyty serwisanta jest mniejszy niż naprawa centrali dla całego pionu.

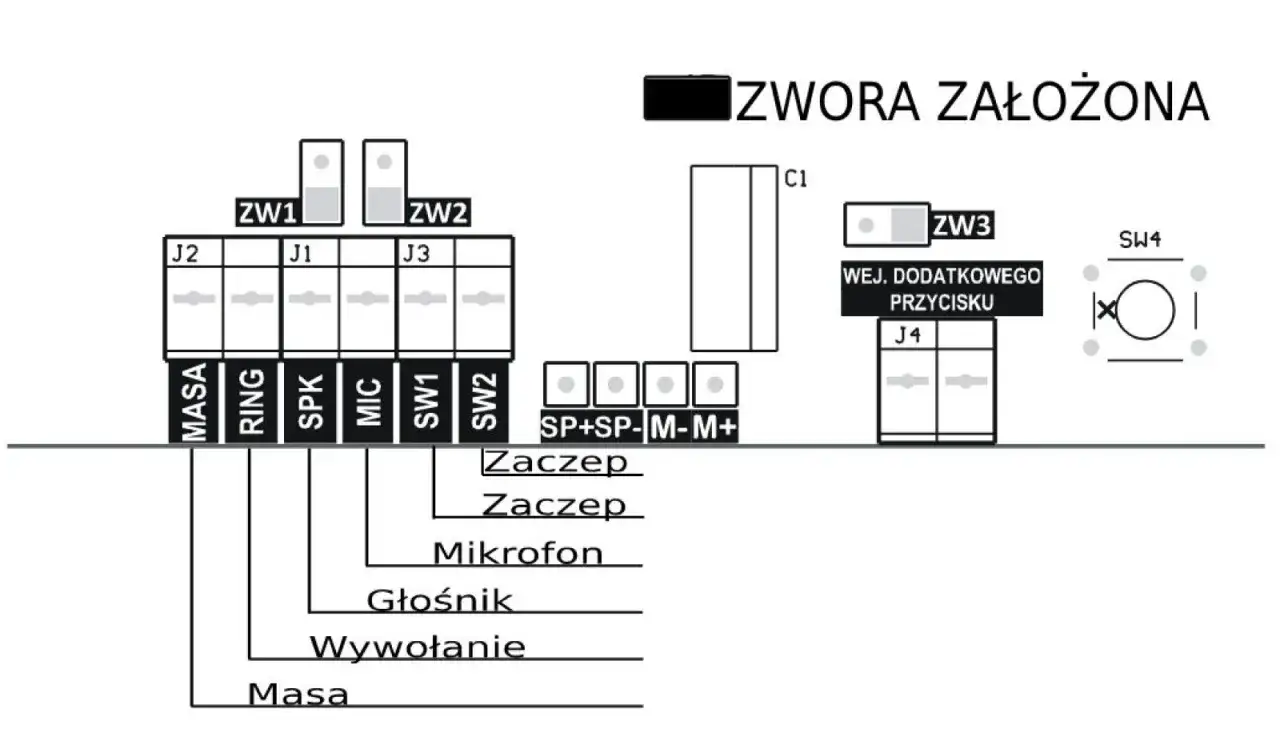

Jak przypisać sześć żył do właściwych zacisków
Najbezpieczniejsza metoda polega na przepisaniu funkcji ze starego aparatu na nowy, a nie na tworzeniu schematu od zera. Jeżeli na starym unifonie przewód był przy zacisku CA, znajdź w instrukcji nowego aparatu zacisk opisany jako wywołanie. Tak samo postępuj z głośnikiem, mikrofonem, masą i otwieraniem.
Przykładowo w wielu analogowych aparatach spotyka się układ, w którym CA odpowiada za wywołanie, zacisk 1 za głośnik, 2 za mikrofon, a 9 za otwieranie elektrozaczepu. Zaciski 6 i 10 mogą pełnić funkcję masy lub dodatkowego toru, ale nie wolno przyjmować tego jako reguły dla każdego producenta.
| Co porównujesz | Właściwe postępowanie | Czego unikać |
|---|---|---|
| Numery zacisków | Porównaj opis starego aparatu z instrukcją nowego | Przekładania przewodów według kolejności od lewej do prawej |
| Kolory żył | Zapisz je wyłącznie pomocniczo | Zakładania, że niebieski to zawsze masa, a czerwony zasilanie |
| Zworki | Ustaw je zgodnie z trybem instalacji 4+n lub 6-żyłowej | Pozostawienia ustawień fabrycznych bez sprawdzenia instrukcji |
| Przycisk otwierania | Podłącz do zacisku wskazanego jako LOCK, Z lub OTW | Łączenia go przypadkowo z masą lub przewodem audio |
Jeżeli nowy unifon ma zaciski opisane inaczej niż stary, szukaj w instrukcji tabeli zamienników funkcji. Nie wszystkie aparaty są kompatybilne, nawet jeśli mają taką samą liczbę zacisków. Szczególnie ostrożnie podchodzę do urządzeń cyfrowych, ponieważ system dwużyłowy nie zastępuje analogowego unifonu 4+n.
Podłączenie unifonu krok po kroku
Przenieś przewody według funkcji
Po przygotowaniu dokumentacji przykręć lub zamocuj podstawę nowego unifonu. Końcówki przewodów powinny być czyste, niezaśniedziałe i włożone pod zacisk na tyle głęboko, aby nie wysunęły się przy zakładaniu obudowy.
Przenoś przewody pojedynczo, zaczynając od wspólnego zacisku i torów audio, a kończąc na wywołaniu oraz otwieraniu. Nie zostawiaj luźnych, nieopisanych żył, nawet jeśli w danym modelu jeden przewód okazuje się niewykorzystany.
Ustaw zworki i regulację dźwięku
Niektóre unifony mają zworkę wyboru liczby żył albo konfiguracji instalacji. Jeżeli producent wskazuje pozycję dla systemu 6-przewodowego, ustaw ją przed uruchomieniem. W aparatach z potencjometrami regulującymi głośność zacznij od ustawienia środkowego, ponieważ zbyt duże wzmocnienie może wywołać piszczenie.
Sprzężenie akustyczne, czyli charakterystyczny pisk w słuchawce, zwykle wynika z nadmiernej głośności, złego położenia słuchawki albo pomylenia toru mikrofonu z głośnikiem. Nie rozwiązuj tego przez losowe przepinanie przewodów. Najpierw sprawdź opis zacisków i zmniejsz poziom regulacji.
Przeczytaj również: Uszkodzona czujka dymu? Objawy awarii i bezpieczny test
Sprawdź wszystkie funkcje
Po zamknięciu obudowy wykonaj pełny test. Poproś drugą osobę, aby nacisnęła przycisk Twojego mieszkania przy wejściu, a potem sprawdź rozmowę w obu kierunkach. Na końcu naciśnij przycisk otwierania i upewnij się, że elektrozaczep działa tylko przez czas przewidziany przez centralę.
- wywołanie powinno uruchamiać dzwonek w mieszkaniu,
- głos z kasety powinien być słyszalny w słuchawce,
- głos z mieszkania powinien docierać do wejścia,
- przycisk otwierania powinien zwalniać zamek bez ciągłego brzęczenia,
- po odłożeniu słuchawki system nie powinien pozostawać aktywny.
Jeśli działa rozmowa, ale nie otwierają się drzwi, problem zwykle dotyczy zacisku elektrozaczepu, zworki lub samego zamka. Jeśli nie ma dzwonka, sprawdź przewód wywołania i ustawienie głośności. Brak wszystkich funkcji naraz częściej oznacza niezgodność typu aparatu albo błąd wspólnego przewodu niż awarię trzech elementów jednocześnie.
Najczęstsze błędy i sytuacje, w których lepiej wezwać fachowca
Najczęstszy błąd to kopiowanie schematu znalezionego dla innego modelu. Oznaczenie „6” może w jednym aparacie oznaczać masę, a w innym dodatkowy tor. Z tego powodu schemat z internetu traktuję jako pomoc w rozumieniu funkcji, ale ostateczną decyzję opieram na dokumentacji konkretnego unifonu i zdjęciu starego podłączenia.
- Brak zdjęcia przed demontażem utrudnia odtworzenie pierwotnego układu.
- Podłączenie według kolorów prowadzi do pomylenia masy, wywołania i audio.
- Nieprawidłowa zworka może powodować ciszę albo ciągłe wywołanie.
- Zwarcie podczas pracy może wyłączyć domofony na całym pionie.
- Zły typ unifonu nie zadziała poprawnie mimo zgodnej liczby przewodów.
Wezwij konserwatora, gdy przewody są spalone, instalacja nie ma ciągłości, nie znasz typu centrali albo po wymianie przestają działać również inne mieszkania. Z pomocy fachowca skorzystaj także wtedy, gdy administracja wymaga zgody na prace przy instalacji wspólnej. Bezpieczeństwo wejścia do budynku jest ważniejsze niż samodzielne wykonanie drobnej oszczędności.
Od sześciu przewodów zależy mniej, niż od właściwego rozpoznania systemu
Poprawne podłączenie zaczyna się od identyfikacji centrali, oznaczeń zacisków i funkcji każdej żyły. Liczba sześciu przewodów pomaga zawęzić wybór, ale nie daje prawa do użycia jednego uniwersalnego schematu.
Jeżeli zachowasz zdjęcie starego podłączenia, ustawisz właściwy tryb pracy, nie pomylisz torów audio i sprawdzisz wszystkie funkcje po montażu, wymiana unifonu zwykle jest prostym zadaniem. Gdy pojawia się niepewność dotycząca wspólnej instalacji, najlepiej zatrzymać pracę przed podaniem zasilania i skonsultować układ z administracją lub serwisantem.
